10

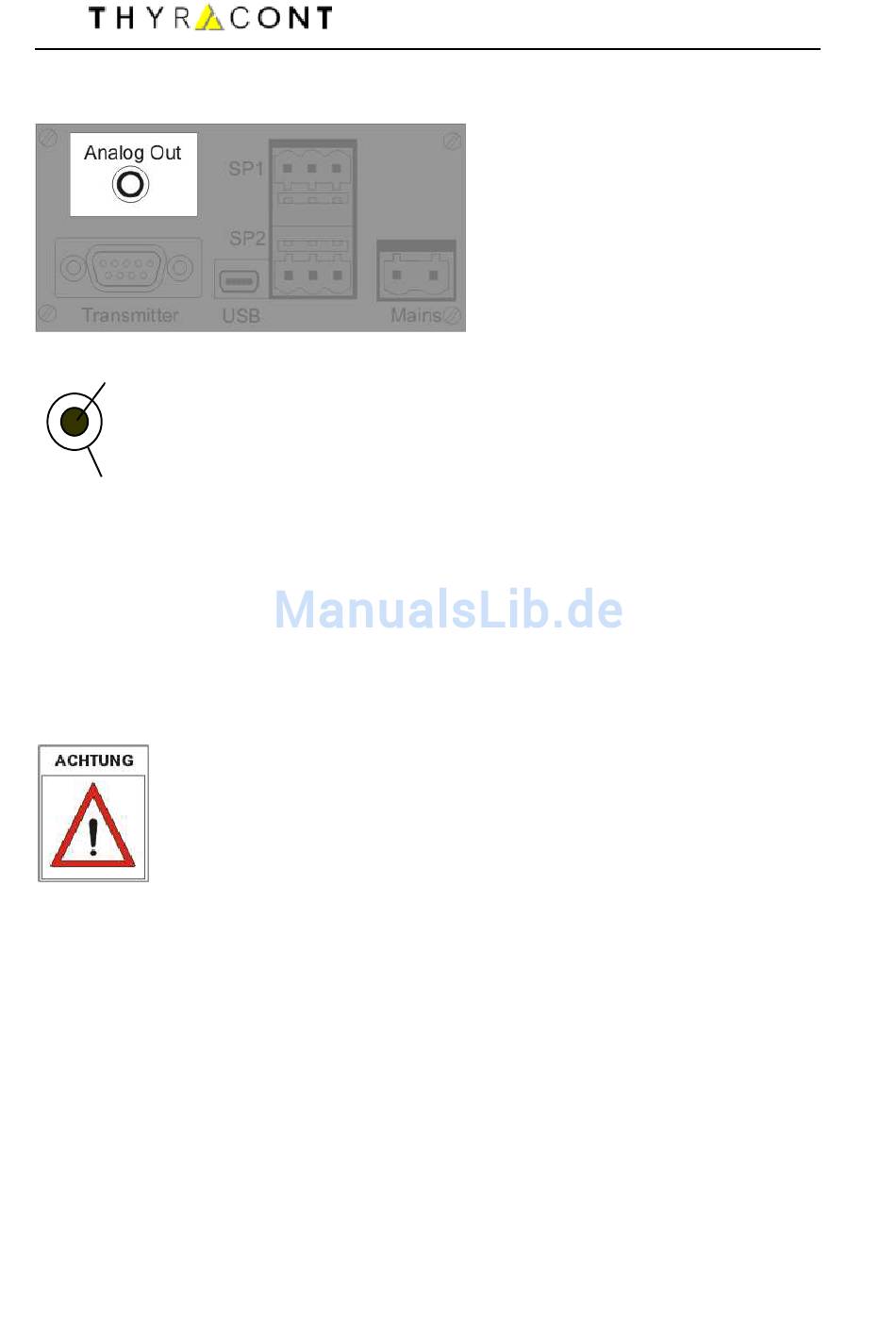

3.7 Schreiberausgang
1
1:
2:
2
Am Schreiberausgang steht der gemessene Absolutdruck als analoges Span-
nungssignal zur Verfügung. Der Spannungswert hängt je nach angeschlosse-
nem Vakuum-Transmitter linear oder logarithmisch vom angezeigten Druck ab.
Der Schreiberausgang kann dabei auf 0-1V oder 0-10V konfiguriert werden.
Die Konfiguration sowie der Zusammenhang zwischen angezeigtem Druck und
Ausgangsspannung sind in Abschnitt 5.3 beschrieben.
man_vd6s2-de-150615
Klinkenbuchse
Analog Out, 0-1V / 0-10V, min.10kΩ
AGND
Der Mindest-Lastwiderstand für den Schreiberausgang
beträgt 10 kΩ.
