4.3 Schaltpunkte
Das VD6 kann –wie unter Abschnitt 5.2 beschrieben- als Zwei- oder Dreipunkt-
Regler konfiguriert werden.

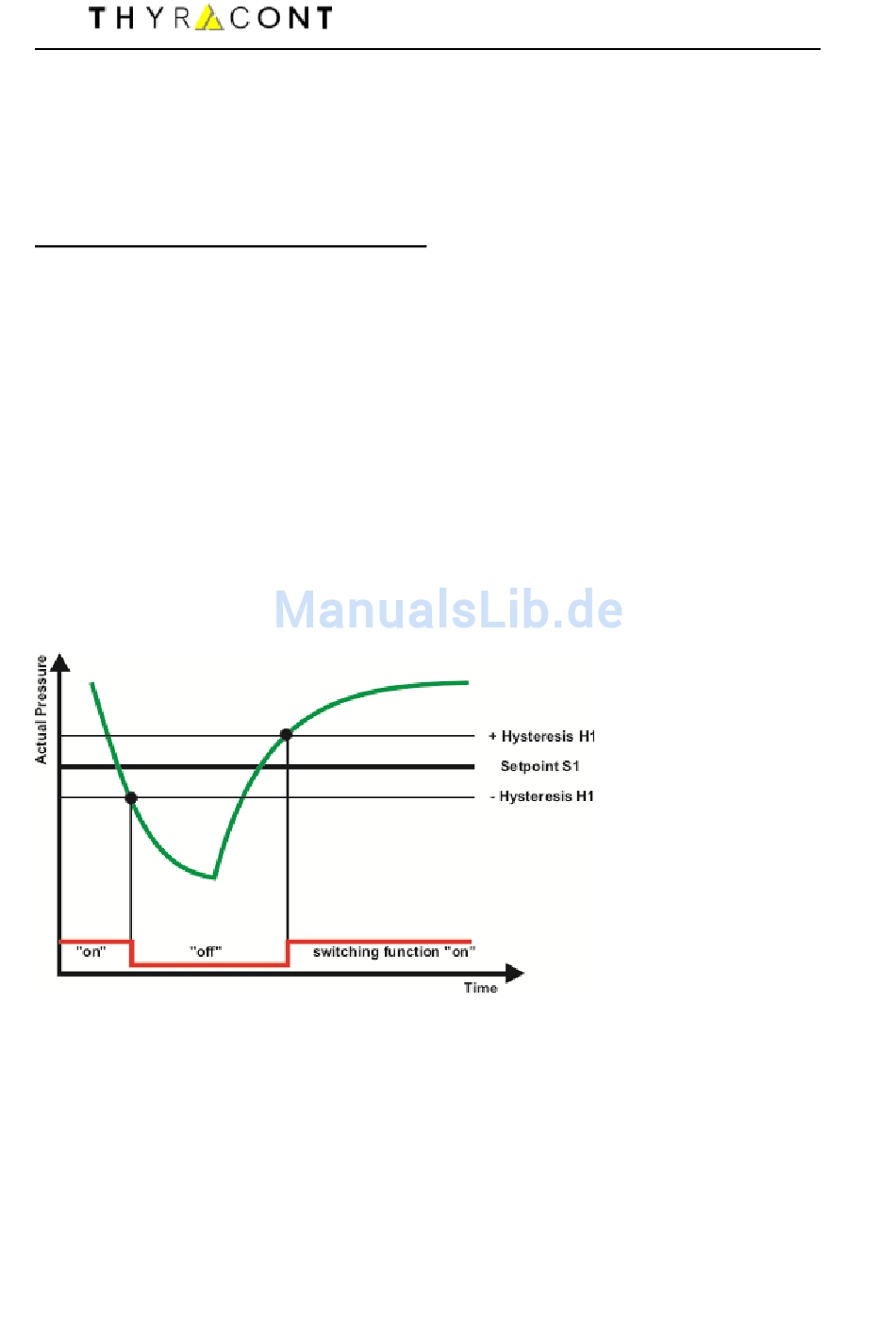

Schaltverhalten "2P" (2-Punkt-Regler)
Die Relais-Schaltausgänge SP1 und SP2 werden jeweils mit Sollwert und
zugehöriger Hysterese (H1 bzw. H2) eingestellt. Beide Schaltausgänge arbeiten
voneinander unabhängig.
Die Hysterese liegt jeweils symmetrisch um den Sollwert. Bei Änderung des
Sollwertes wird die zugehörige Hysterese zunächst automatisch über einen
prozentualen Zusammenhang an den neuen Sollwert adaptiert. Eine anschlie-
ßende manuelle Änderung der Hysterese ist ebenfalls möglich (Werte werden
dabei auf Plausibilität zum Sollwert überprüft).
Beispiel:
Sollwert 1 = 10mbar / H1=1mbar (10% vom Sollwert)
Schaltausgang 1 wird bei 9mbar deaktiviert, bei 11mbar aktiviert.
Änderung
Sollwert 1 = 1.0mbar / H1=0.1mbar (automatisch !).
Schaltausgang 1 wird bei 0.9mbar deaktiviert, bei 1.1mbar aktiviert.
man_vd6s2-de-150615
