3.2 Schalttafeleinbau

Das Gerät ist zur Schalttafelmontage vorgesehen. Bei
Verwendung als Tischgerät besteht die Gefahr eines elektrischen
Schlages!
Die Größe des benötigten Schalttafel-Ausbruchs beträgt 90 x 42 mm.
Zur Schalttafelmontage sind die mitgelieferten Befestigungsspangen zu verwen-

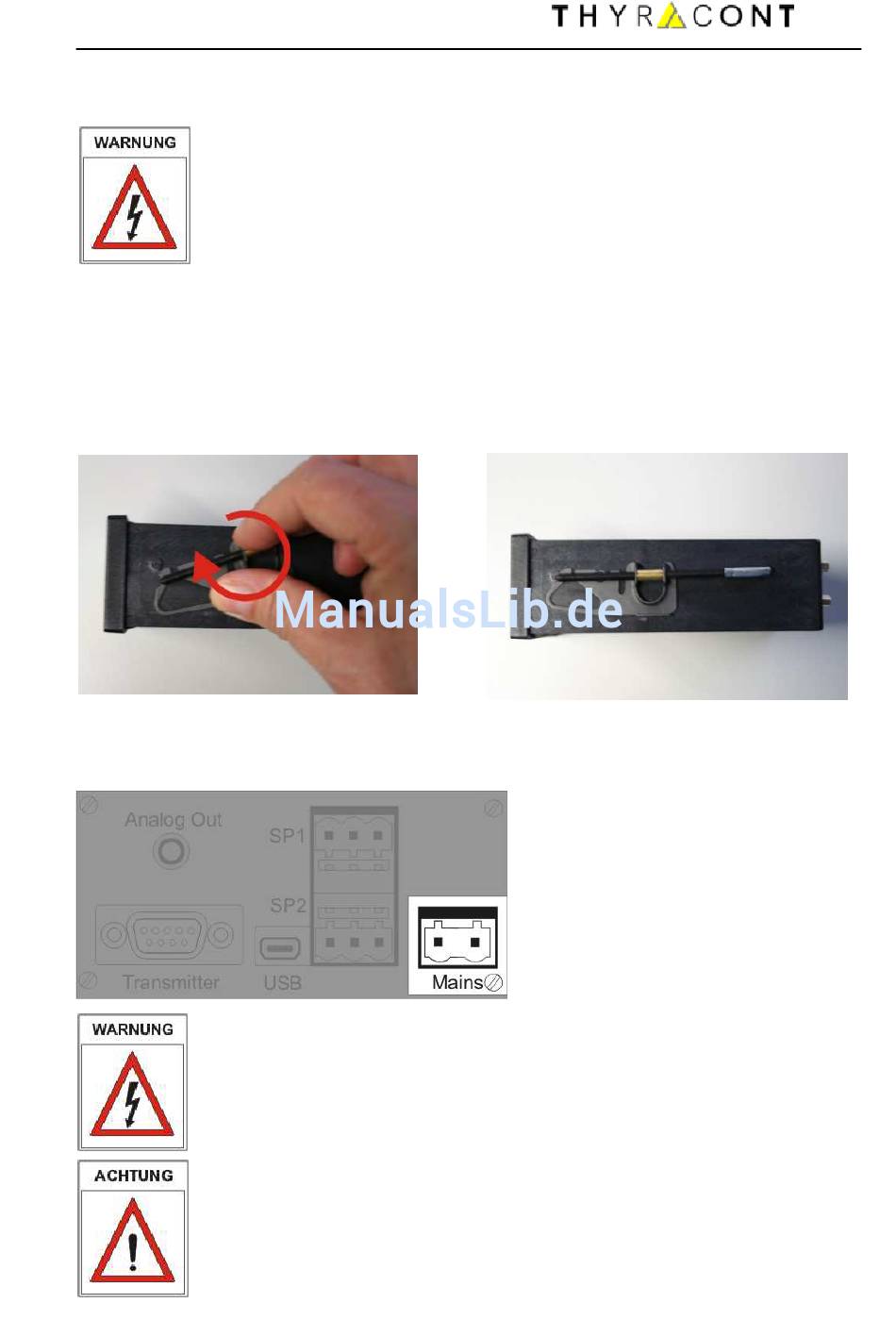

den. Das Gerät in den Schalttafelausbruch einschieben und die Spangen -wie in
der Abbildung unten gezeigt- in die seitlich am VD6-Gehäuse angebrachten
Befestigungsknöpfe einhaken. Zur Fixierung die Schrauben von hinten anziehen,
so dass das Gerät von hinten gegen die Schalttafel geklemmt wird.

3.3 Netzanschluss

Kabel nur durch elektrotechnisch geschultes Personal herstellen
oder anpassen lassen. Technische Daten beachten, um Überlas-
tung oder Zerstörung des Geräts bzw. eine Gefahr für den Betrei-
ber zu vermeiden. Die Netzspannung muss über einen
geschalteten Netzverteiler zugeführt werden.
Auf richtige Netzspannung achten, um Schäden am Gerät zu
vermeiden!
VD6S2115: 115 VAC, 50/60 Hz
VD6S2230: 230 VAC, 50/60 Hz
