thyracont vd6 Betriebsanleitung Seite 5

7 8

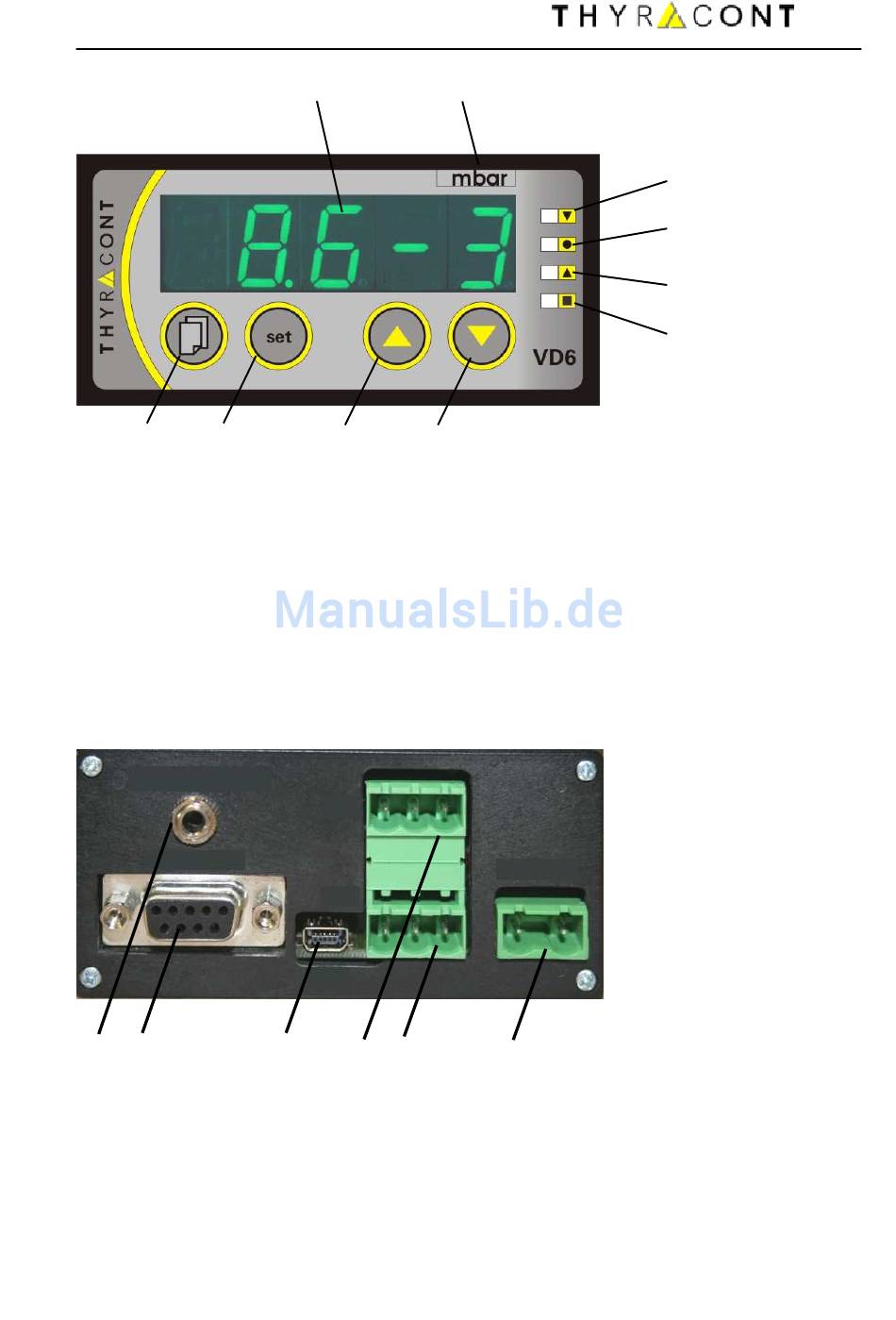

1: LED Display
2: Druckeinheit
3: LED SP1: Schaltpunkt 1 bzw. oberer Schaltpunkt
4: LED: Sollwert bei 3-Punkt-Regelung
5: LED SP2: Schaltpunkt 2 bzw. unterer Schaltpunkt
6: LED: Regelung aktiv
7: Menu-Taste
8: Set-Taste
9: Aufwärts-Taste zum Einstellen von Werten
10: Abwärts-Taste zum Einstellen von Werten
11 12
11: Schreiberausgang
12: Anschluss Vakuum-Transmitter
13: USB Anschluss
14: Relais 1 für Schaltpunkt 1
15: Relais 2 für Schaltpunkt 2
16: Netzanschluss
1
9 10
13 14 15
2
16
3
4
5
6
man_vd6s2-de-150615
5
