3.3.5 Einbauschema
Die Füllwasser-Vollentsalzungseinheit wird direkt in die Nachspeiseleitung zur Heizungs-
anlage eingebaut.
Bei der Installation ist darauf zu achten, dass die Füllwasser-Vollentsalzungseinheit nicht
beschädigt bzw. verspannt wird.
Absperrventil
Trinkwasserleitung

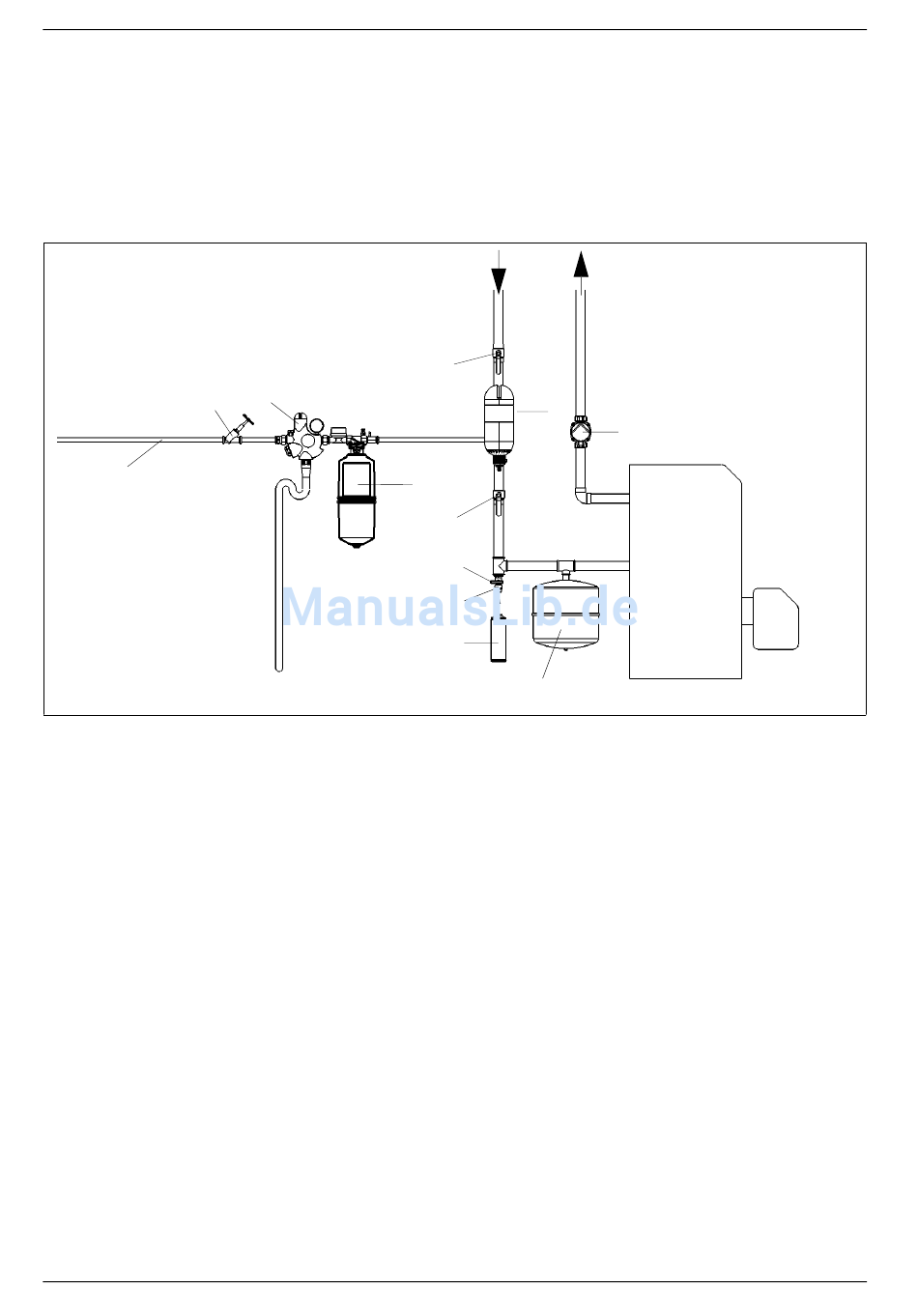

Abb. 5:
Einbauschema
1 – JUDO HEIFI-FÜL Automatische Heizungs-Nachspeisestation
mit integriertem Rohrtrenner des Typs BA (Best.-Nr.: 8060040)
2 – JUDO HEIFI-TOP Rückspülfilter mit Entlüftungssystem (Best.-Nr.: 8060031)
3 – JUDO QUICK-AN Adapter zur QUICK-DOS-Befüllung (Best.-Nr.: 8838188)
4 – JUDO QUICK-DOS Reinigungsmittel und Heizungsschutz
5 – JUDO HEIFI-REPURE Füllwasser-Vollentsalzungseinheit (Best.-Nr.: 8068512)
Produktangaben
Heizungsrücklauf
Absperrventil
1
5
Absperrventil
KFE-Hahn
JUDO HEIFI-REPURE
Heizungsvorlauf
2
Umwälzpumpe
3
4
MAG
Heizungskessel
9
