Stationäre Montage
a
Abb. 4
Abb. 5
Man kann die Außeneinheit auch für eine stationäre und
feste Montage mit dem beigefügten Montage-Set an der
Außenwand befestigen.
b

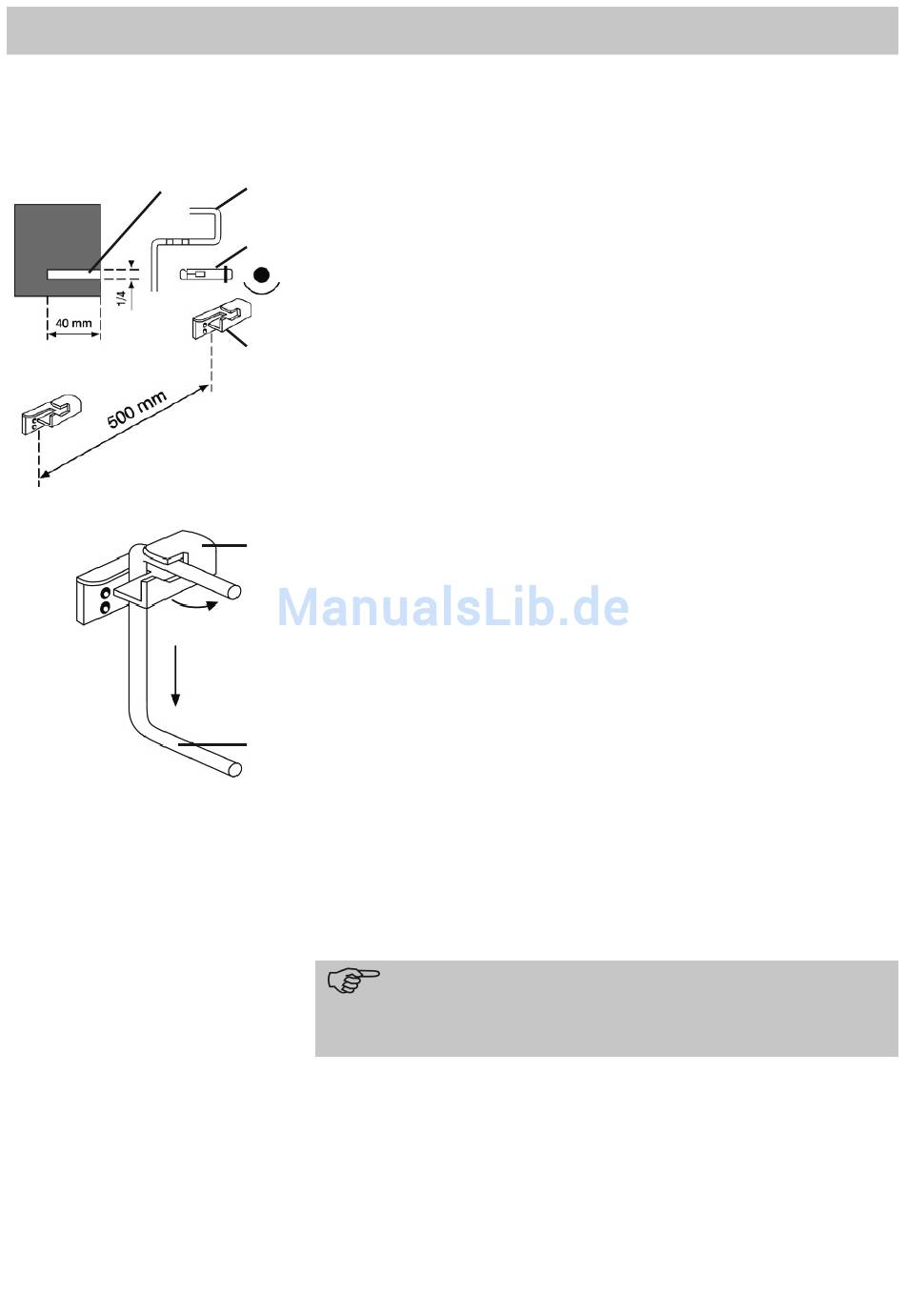

Montage der Außeneinheit(siehe Abb. 4+5)
c
• Bohren Sie an geeigneter Stelle im horizontalen Abstand
von 50 cm zwei Löcher in die Außenwand [a] und setzen
Sie die beiliegenden Dübel [c] ein.
• Befestigen Sie die Wandhalter [b] mit den beiliegenden
b
Schrauben an der Wand .
• Schaffen Sie die entsprechende Öffnung (Durchführung)
in der Wand (Loch Ø ca. 50 mm) bzw. Fensterrahmen
(ca. 45 x 25 mm) für die Verbindungsleitung [F].
Bitte prüfen, ob keine scharfen Kanten entstanden sind,
die später die Verbindungsleitung beschädigen können.
Kanten gegebenenfalls glätten oder eine Wanddurchfüh-
rung (vom Fachhandel) einsetzen.
b
• Setzen Sie die beiden U-Bügel [d], die an der Rückseite
der Außeneinheit montiert sind, gemäß Abb. 5 in die bei-
den Wandhalter [b] ein.
• Entfernen Sie die Verbindungsleitung von der Innenein-
heit (siehe "Trennen der Verbindungsleitung" auf Seite
12).
d
Verlegen der Verbindungsleitung
• Prüfen Sie, ob die Verschraubungen der Kältemittelleitun-
gen mit Folientüten (Schutzkappen) gesichert sind.
• Verbindungsschlauch vorsichtig von außen nach innen
durch die Öffnung (Durchführung) in der Wand bzw. Fen-
sterrahmen stecken.
• Folientüten (Schutzkappen) erst unmittelbar vor dem Wie-
deranschluss entfernen.
HINWEIS!
Die Verbindungsleitung zwischen Inneneinheit und Außen-
einheit ohne Knick verlegen.
Vor Inbetriebnahme
11
