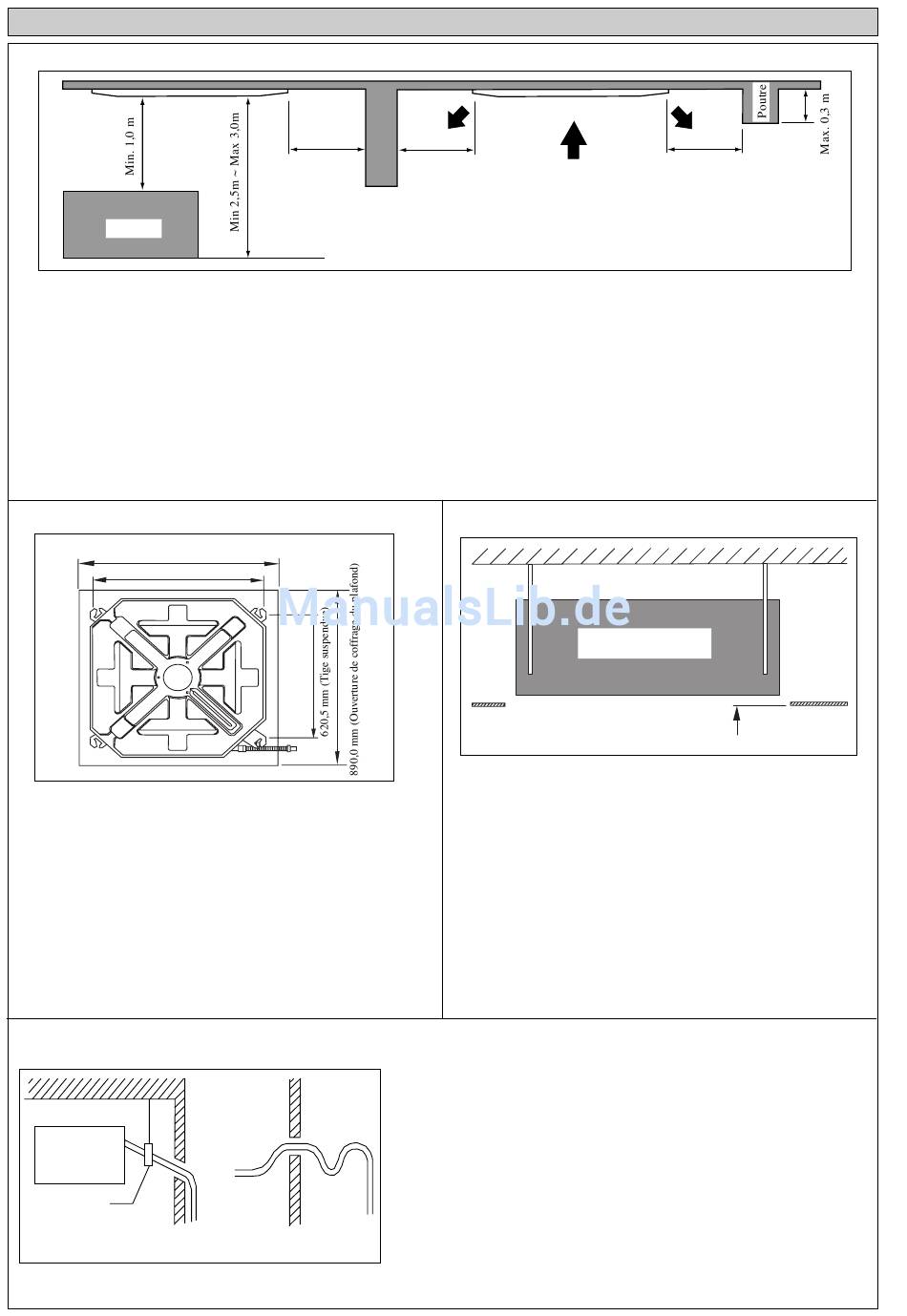

1. Etude Preliminaire Du Site
Obstacle
•
L'alimentation électrique et l'installation doivent être conformes à la réglementation locale (p.ex. agréé EDF).
•
Les fluctuations de tension du réseau doivent rester dans la limite de ±10% de la tension nominale. Le climatiseur ne doit pas
partager les lignes d'alimentation électrique avec des transformateurs de soudage, qui risquent de causer d'importantes
fluctuations.
•
Assurez-vous que l'emplacement est pratique pour les branchements, la tuyauterie et l'évacuation.
•
L'unité intérieure doit être installée de façon à ce qu'aucun obstacle ne bloque le refoulement d'air froid et l'entrée d'air chaud
et de façon à ce que l'air puisse se répandre dans la pièce (près du centre de la pièce).
•
Un espace doit être ménagé entre l'unité intérieure et le mur et les obstacles comme le montre la figure.
•
L'endroit d'installation doit être assez fort pour supporter une charge quatre fois supérieure au poids de l'unité intérieure pour
éviter l'amplification du bruit et des vibrations.
•
L'endroit d'installation (surface du plafond) doit être plane et la hauteur du plafond d'au moins 350 mm.
•
L'unité intérieure doit être à l'écart de sources de chaleur ou de vapeur (évitez de l'installer près d'une entrée).
2. Installation De L'unité
890,0 mm (Ouverture de coffrage du plafond)
790,0 mm (Tige suspendue)
•
Mesurez et marquez l'emplacement de la tige suspendue.
Percez un trou pour l'écrou d'angle dans le plafond et fixez
la tige suspendue).
•
Le gabarit d'installation est allongé selon la température et
l'humidité. Vérifiez les dimensions utilisées.
•
Les dimensions du gabarit d'installation sont les mêmes
que celles des dimensions de l'ouverture du plafond.
•
Lorsque le travail de stratification du plafond n'est pas
terminé, veillez à fixer le gabarit d'installation sur l'unité
intérieure.
Remarque: Assurez-vous de discuter le perçage du plafond
avec les installateurs.
4. Installation de la pompe d'évacuation
Unite
Interieure
Collier
pour tuyaux
Bon
INSTALLATION DE L'UNITÉ INTÉRIEURE
Min. 0,5 m
Min. 0,5 m
Sol
•
Le tuyau d'évacuation doit être incliné vers le bas pour une évacuation
facile.
•
Evitez de positionner le tuyau vers le haut puis vers le bas afin d'éviter
que le flux d'eau ne soit inversé.
•
Lorsque vous connectez les tuyaux d'évacuation, assurez-vous de ne
pas exercer de pression supplémentaire sur le connecteur de l'unité
intérieure.
•
Le diamètre extérieur du connecteur de drainage au tuyau flexible est
de 20 mm.
Mauvais
•
Assurez-vous d'isoler le tuyau d'évacuation contre la chaleur (mousse
en polyéthylène de plus de 8,0 mm d'épaisseur) afin d'éviter que l'eau
condensée ne goutte à l'intérieur de la piéce.
3. Accrochage De L'unité
Unité Interieure
•
Confirmez le pas de la tige de suspension.
•
Mainrenez l'unité et accrochez-la à la tringle d'accrochage
à l'aide des écrous et des joints.
•
Laissez un espace de 35,0 mm entre la surface inférieure
de l'unité intérieure et la surface du plafond.
•
A l'aide d'un indicateur de niveau, assurez-vous que l'unité
est installée horizontalement et serrez l'écrou et le boulon
pour empêcher que l'unité ne tombe et ne vibre.
•
Ouvrez le coffrage du plafond le long du bord extérieur du
gabarit d'installation en papier.
2
Min. 0,5 m
Coffrage
de plafond
35,0 mm
