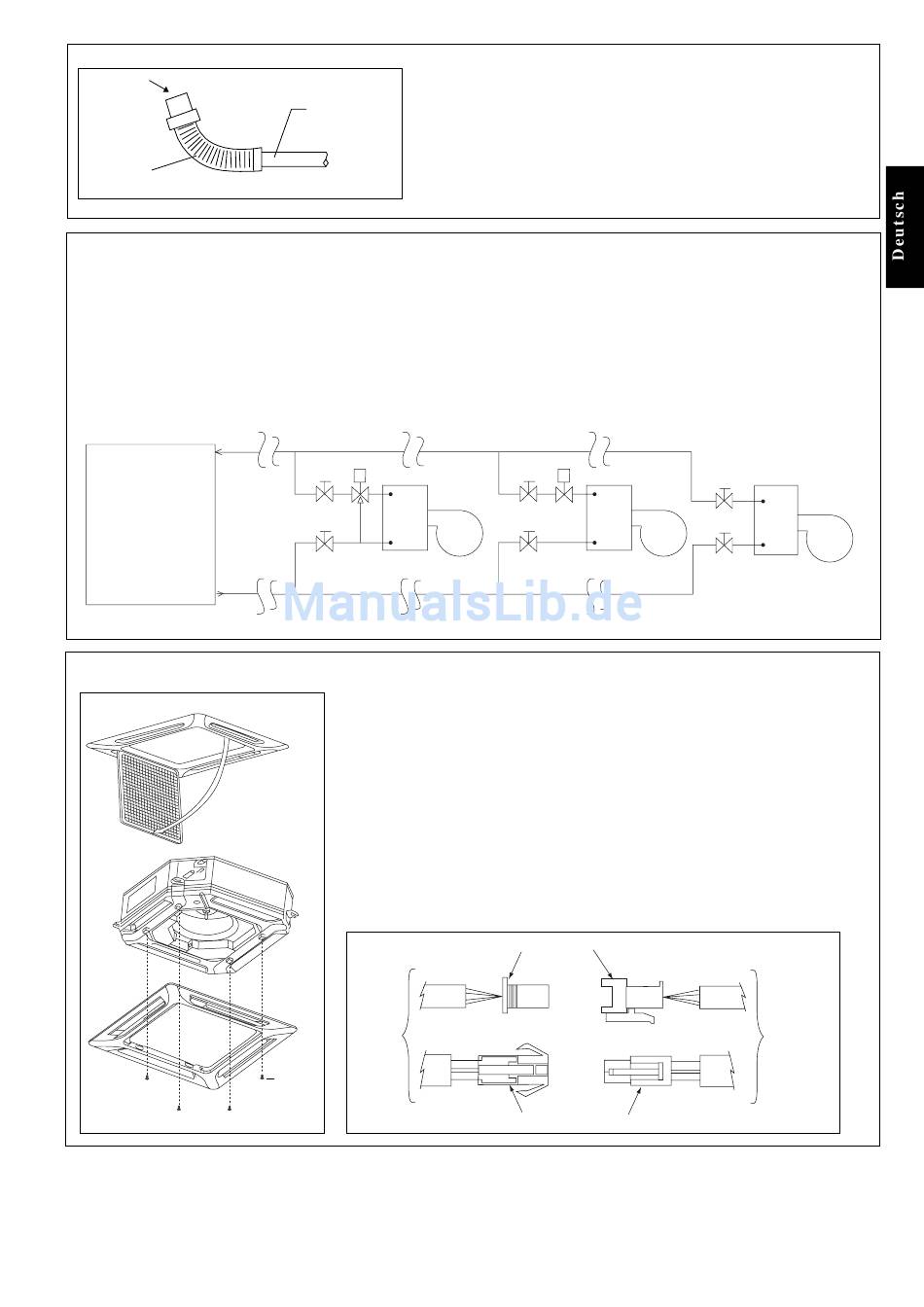

5. Ablauftest
Speisewasser
Flexibler Ablaufschlauch
6. Wasserleitungsanschluss
•
Das Innengerät ist mit Wasseraus- und Wassereintrittsverbindung ausgestattet. Es gibt außerdem ein Luftventil mit einem
Anschluss zwecks Luftspülung.
•
Ein 3-Wege Ventil wird benötigt, um das gekühlte Wasser ab- oder umzuleiten.
•
Bei der Installation werden Leitungen aus Stahl, Polyether und Kupfer empfohlen. Alle Arten von Leitungen und Verbindungen
müssen mit Polyurethan (äquivalent zum ARMAFLEX Typ) isoliert werden, um Kondensierungen zu vermeiden.
•
Verwenden Sie bei der Installation keine verschmutzen oder beschädigten Leitungen.
•
Einige Hauptanschluss- Komponenten werden innerhalb des Systems benötigt, um die Kapazität und Wartung zu erleichtern,
wie etwa bei Absperrhahn, Ausgleichsventil, 2-Wege oder 3-Wege Ventil, Filter, Siebkörper etc.
Kühler
7. Montage Des Paneels
OFFEN
•
Verbinden Sie das Hauptablaufrohr mit dem flexiblen Ablaufschlauch.
•
Füllen Sie Wasser in den flexiblen Ablaufschlauch und überprüfen Sie
die Rohrleitungen auf Undichtigkeiten.
Hauptrohrleitung
•
Verbinden Sie nach Durchführung des Ablauftests den flexiblen
Ablaufschlauch mit dem Ablaufanschluß amRaumgerät.
Hinweis: Dieses raumgerät hat eine ablasspumpe für das abpumpen von
Schieber
3-Weg Ventil
FCU
Schieber
Gutes Controlling
•
Vergewissern Sie sich, dass die Installationsvorlage vor der Installation des
Frontpaneels entfernt ist.
•
Öffen Sie die Lufteinlaßjalousie durch Zurückziehen der Halterungen und
nehmen Sie die Jalousie zusammen mit dem Filter vom Frontpaneel ab.
•
Montieren Sie den Frontpaneelrahmen mit vier Schrauben am Raumgerät und
ziehen Sie die Schrauben zur Vorbeugunggegen Kühlluftaustritt gut fest.
•
Schließen das LED-Kabel und das durchhängende Kabel an das Raumgerät
an.
Hinweis:
Montieren Sie den Frontpaneelrahmen so, daß keine Kühlluft austreten und
Kondenswasserbildung und Tropfwasser verursachen kann.
Von der
Frontab-
deckung
Schraube
kondenswasser. Waagerechte installation des geräts beugt gegen
wasseraustritt oden kondenswasserbildung am luftauslass vor.
Schieber
2-Weg Ventil
FCU
Schieber
Schlechtes Controlling
LED-Kabel
Durchhängendes Kabel
3
Schieber
FCU
Schieber
Sehr Schlechtes Controlling
Vom
Steuerckasten
