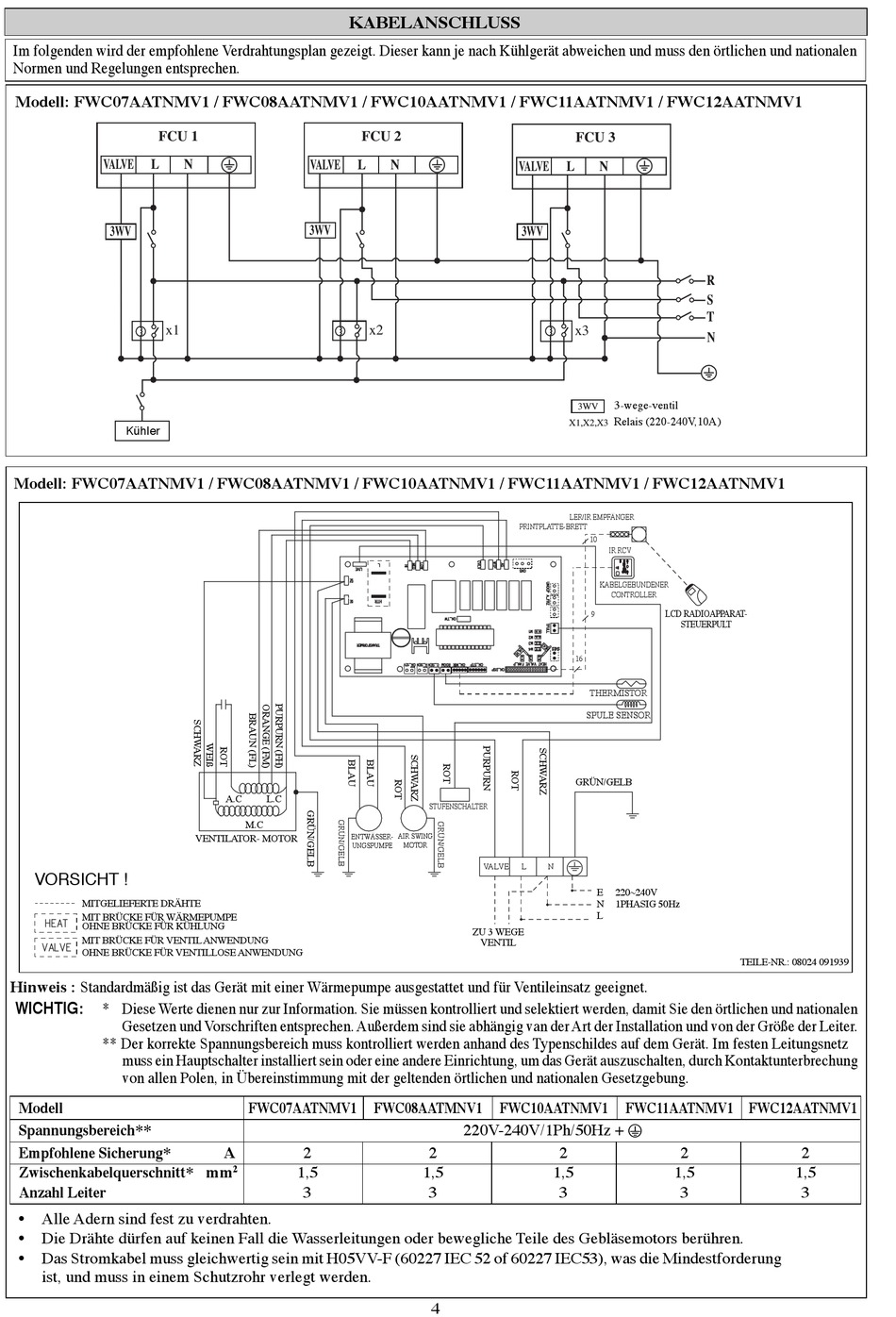

Im folgenden wird der empfohlene Verdrahtungsplan gezeigt. Dieser kann je nach Kühlgerät abweichen und muss den örtlichen und nationalen
Normen und Regelungen entsprechen.
Modell: FWC07AATNMV1 / FWC08AATNMV1 / FWC10AATNMV1 / FWC11AATNMV1 / FWC12AATNMV1
FCU 1
VALVE
L
3WV
x1
Kühler
Modell: FWC07AATNMV1 / FWC08AATNMV1 / FWC10AATNMV1 / FWC11AATNMV1 / FWC12AATNMV1
VORSICHT !
MITGELIEFERTE DRÄHTE
MIT BRÜCKE FÜR WÄRMEPUMPE
OHNE BRÜCKE FÜR KÜHLUNG
MIT BRÜCKE FÜR VENTIL ANWENDUNG
OHNE BRÜCKE FÜR VENTILLOSE ANWENDUNG
Hinweis : Standardmäßig ist das Gerät mit einer Wärmepumpe ausgestattet und für Ventileinsatz geeignet.
WICHTIG:
* Diese Werte dienen nur zur Information. Sie müssen kontrolliert und selektiert werden, damit Sie den örtlichen und nationalen
Gesetzen und Vorschriften entsprechen. Außerdem sind sie abhängig van der Art der Installation und von der Größe der Leiter.
** Der korrekte Spannungsbereich muss kontrolliert werden anhand des Typenschildes auf dem Gerät. Im festen Leitungsnetz
muss ein Hauptschalter installiert sein oder eine andere Einrichtung, um das Gerät auszuschalten, durch Kontaktunterbrechung
von allen Polen, in Übereinstimmung mit der geltenden örtlichen und nationalen Gesetzgebung.
Modell
Spannungsbereich**
Empfohlene Sicherung*
Zwischenkabelquerschnitt* mm
Anzahl Leiter
•
Alle Adern sind fest zu verdrahten.
•
Die Drähte dürfen auf keinen Fall die Wasserleitungen oder bewegliche Teile des Gebläsemotors berühren.
•
Das Stromkabel muss gleichwertig sein mit H05VV-F (60227 IEC 52 of 60227 IEC53), was die Mindestforderung
ist, und muss in einem Schutzrohr verlegt werden.
KABELANSCHLUSS
N
VALVE
3WV
A.C
L.C
M.C
ENTWÄSSER-
VENTILATOR- MOTOR
UNGSPUMPE
FWC07AATNMV1 FWC08AATMNV1
A
2
2
1,5
3
FCU 2
L
N
VALVE
3WV
x2
PRINTPLATTE-BRETT
STUFENSCHALTER
AIR SWING
MOTOR
VALVE
L
ZU 3 WEGE
VENTIL
FWC10AATNMV1
220V-240V/1Ph/50Hz +
2
1,5
3
4
FCU 3
L
N
220~240V/1 /50Hz
R
S
T
x3
N
3-wege-ventil
3WV
Relais (220-240V,10A)
X1,X2,X3
LER/IR EMPFÄNGER
10
IR.RCV
KABELGEBUNDENER
CONTROLLER
LCD RADIOAPPARAT-
9
STEUERPULT
16
THERMISTOR
SPULE SENSOR
GRÜN/GELB
N
E
220~240V
N
1PHASIG 50Hz
L
FWC11AATNMV1 FWC12AATNMV1
!
2
2
1,5
1,5
3
3
TEILE-NR.: 08024 091939
2
1,5
3
