4. Elektrische Verschaltung der Gesamtanlage
AC-Seite:
•
Die Verbindungsstellen der Wechselrichter sind mit Wieland Mini AC-System ausgeführt.
•
Achten Sie sorgfältig darauf dass Sie die beigelegten Steckverbindungen richtig anschließen.
•
Die AC-Kabel müssen wetterbeständig und UV-resistent sein (zum Beispiel: XYMM-J 3X1,5 K35 GE)
•
Von elektrischen Kurzschlüssen kann das Produkt zerstört werden.
•
Stecken Sie die Steckverbinder nur in trockenem sowie sauberen Zustand. Achten Sie auf einen ordnungsgemäße Verbindung
4.1 Verschaltungsskizzen

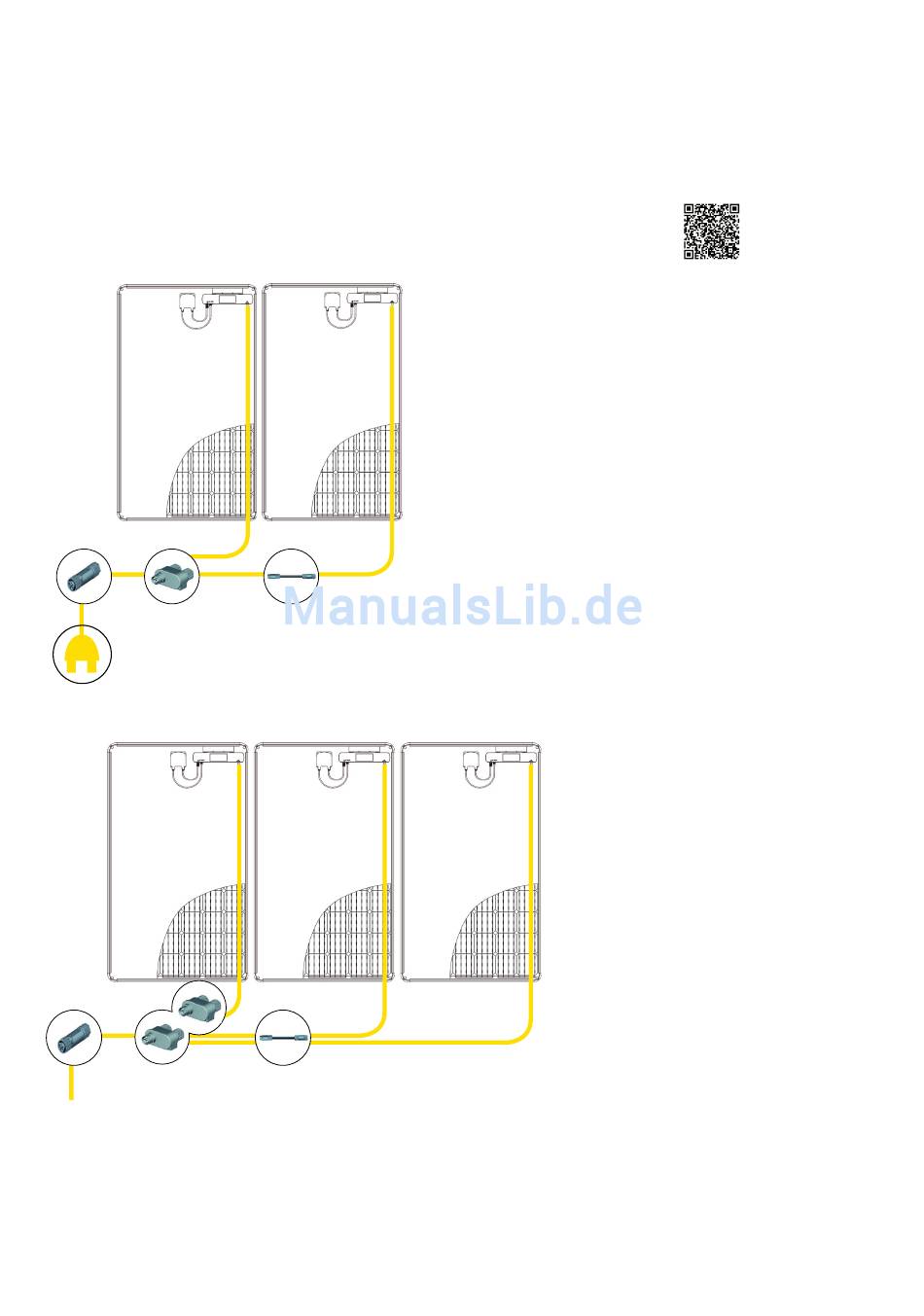

Beispiel Verschaltung 2 bzw. 4 Stk. Mein-Kraftwerk-Module
(Verschaltungs-Skizzen 1-10 Stk. siehe www.kiotosolar.com/downloads bzw. QR-Code scannen!)
Buchsenteil
Verteilerblock
EU Schuko-Stecker
(optional)
Buchsenteil
2 Stk. Verteiler-
blöcke
Stromnetz
4.2 Verlegung der AC-Kabel:
•
Halten Sie die gesamten Kabelverbindungen so kurz wie möglich, um eventuellen Fehlerquellen und
Leitungsverlusten vorzubeugen. Beachten sie diesen Punkt am besten schon im Vorfeld bei der Planung
•
Die Kabel sind vor Licht zu schützen, die jeweiligen Elektrotechnik-Normen müssen für das Verlegen von AC-Kabel eingehalten
werden.
•
Die Ausnehmungen an den Kunststoffecken kann als Kabelführung genutzt werden.
8
Verlängerungs-
leitung
Verlängerungs-
leitung
