Kioto Solar Mein-Kraftwerk-Modul Installationsanleitung Seite 13

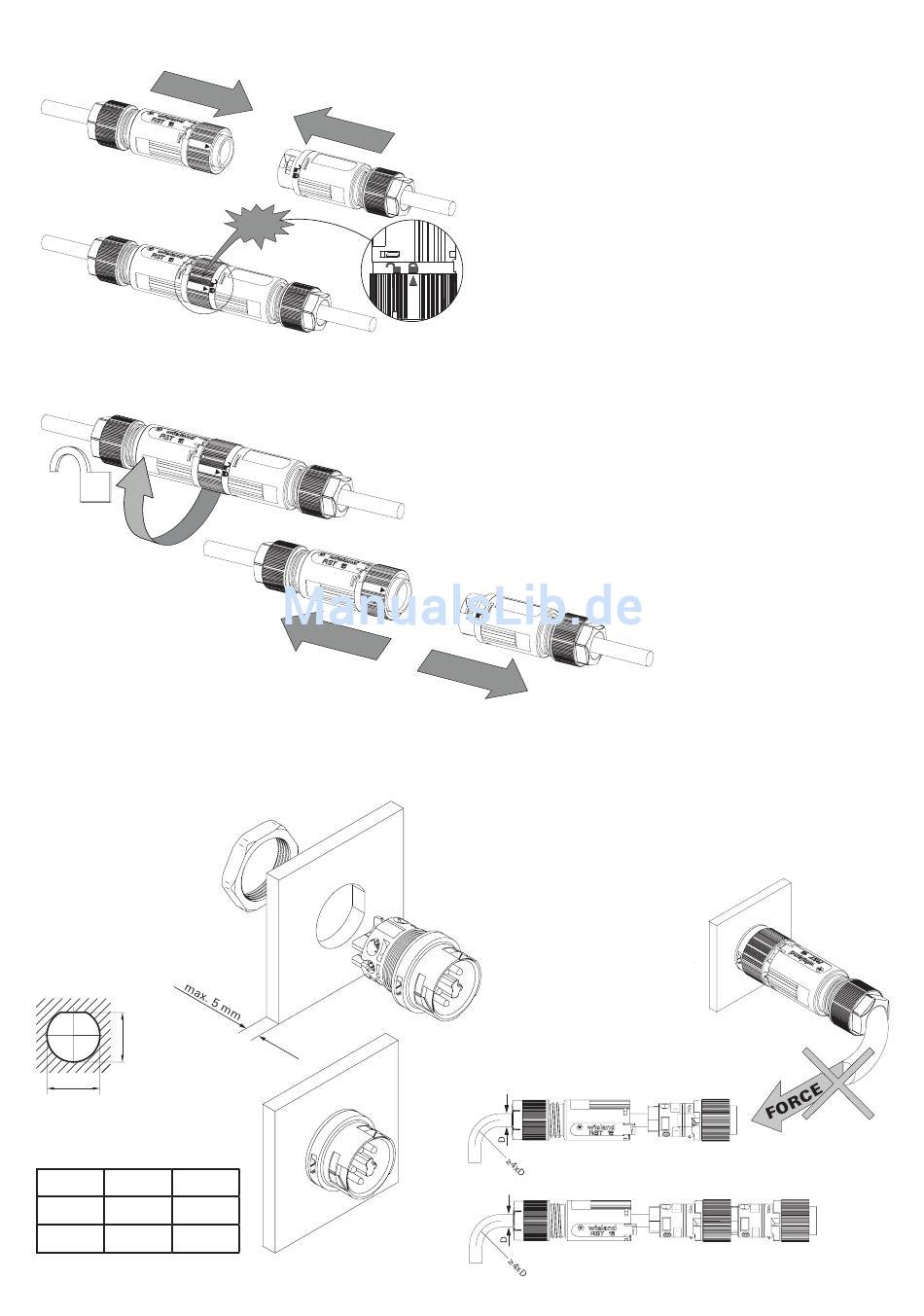

Schritt 3: Stecken und verriegeln
Schritt 4: Entriegeln und Trennen
Schritt 5: Gehäuseeinbau & Biegeradien
Gehäuseeinbau:
Mutter:
Anzugsmoment
typ 1,5 Nm
(wenn Verdreh-
schutz ge-
wünscht ist)
D (mm) d (mm)
Stecker 20,4 19,0
±0,1
Buchse 16,2 15,0
±0,1 -0,2
Click
-0,2
Steckverbinder
verriegeln
automatisch
Biegeradien:
Beachten Sie den minimalen Biegeradius der Lei-
ter. Vermeiden Sie Zugkräfte auf de Kontaktstellen,
indem Sie wie folgt vorgehen:
1. Leitung wie benötigt biegen
2. Leitung ablängen
3. Abmanteln, abisolieren
13
