3.1 Wand-Montage
Das Mein-Kraftwerk-Modul kann auch auf der Wand bündig aufliegend montiert werden. So erhält das Mein-Kraftwerk-Modul jede
Menge direkte Sonne und spart kostbaren Platz auf der Terrasse oder dem Balkon.
Es ist darauf zu achten, dass niemand durch herabfallende Teile zu Schaden kommen kann. Um bei der Montage von zwei oder
mehr Stück Mein-Kraftwerk-Modulen (hochkant montiert) ein optisch ideales Bild zu erhalten, emfehlen wir einen Montageabstand
von 8cm.

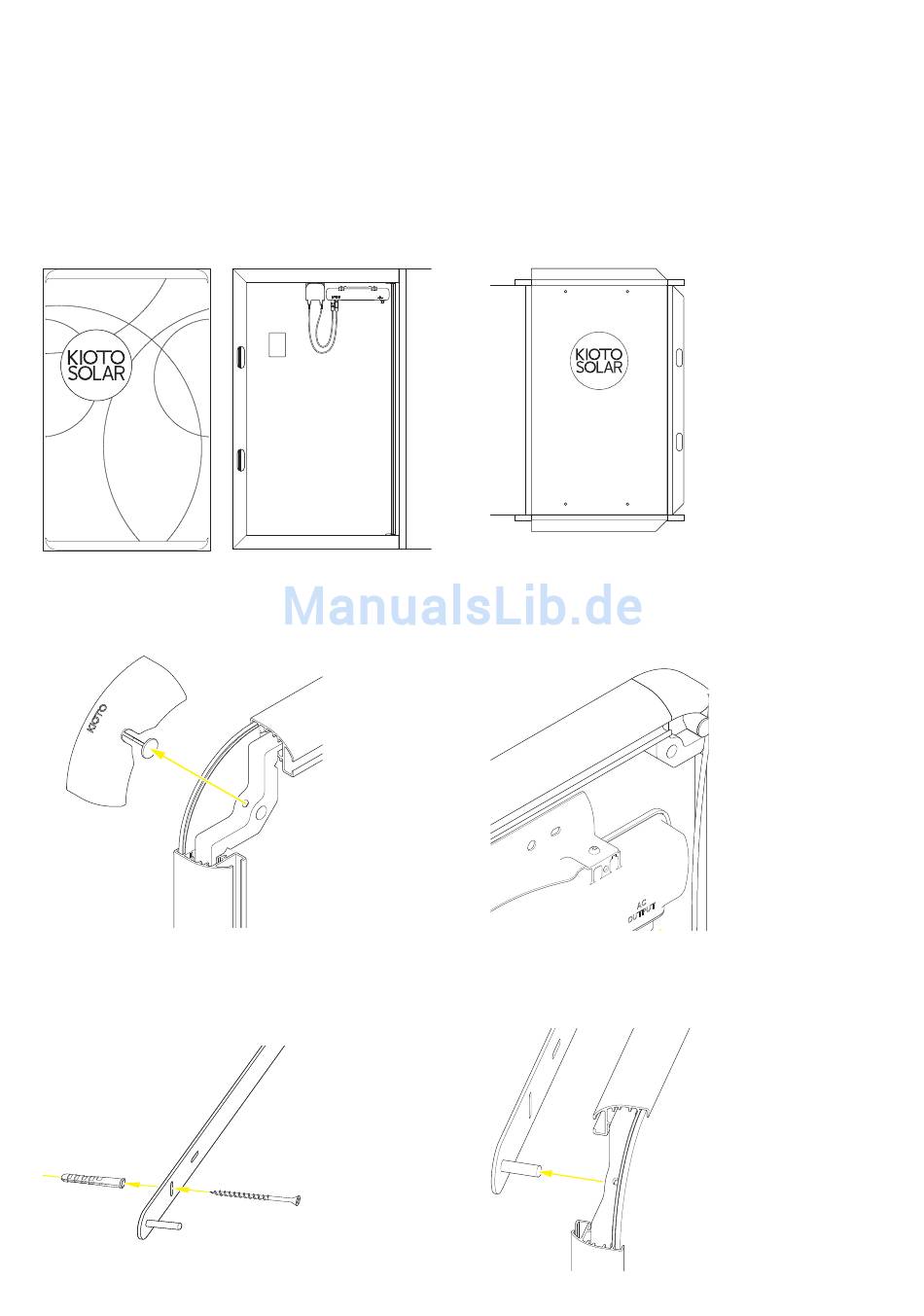

Schritt 1: Mein-Kraftwerk-Modul auspacken.
Schritt 3: Eckteil des Mein-Kraftwerk-Moduls abnehmen.
Die Eckkappe ist insgesamt mit vier Clips am
Metallteil gesichert. Um den Kunststoff nicht zu beschädi-
gen, ist dieser Vorgang vorsichtig durchzuführen.
Schritt 5: Schiene an der Wand montieren
6
Schritt 2: Bohrschablone anlegen (befindet sich auf der
Rückseite der Verpackung). Die Schablone kann zur besse-
ren Handhabung auch zugeschnitten werden.
Schritt 4: Mein-Kraftwerk-Modul verkabeln. Für Details zur
Kontaktierung (Verriegeln, Entriegeln) siehe Angaben ab
Seite 12.
Schritt 6: Mein-Kraftwerk-Modul auf der Schiene einfädeln.
Es ist dabei darauf zu achten, dass das Mein-Kraftwerk-
Modul vollständig auf den Bolzen aufgeschoben wird.
Abstand Modulrückseite zu Bolzen ca. 1-2mm.
