Wenn Module auf landwirtschaftlichen Gebäuden installiert werden, dürfen die Produkte nicht als
eigentliche Dachhaut verwendet werden. Zu Belüftungsanlagen oder Dachöffnungen ist ein
Mindestabstand von 1,5m einzuhalten
•
Das PV-Modul ist ein nicht-explosionsgeschütztes Betriebsmittel. Daher darf es nicht in der Nähe von leicht entzündlichen Gasen
und Dämpfen (z. B. Tankstellen, Gasbehälter, Farbspritzanlagen) installiert werden.
Das PV-Modul darf nicht neben offener Flammen und entflammbaren Materialien installiert werden
•
Das PV – Modul ist kein VSG (Verbundscheiben – Sicherheitsglas) – Bauteil
•
Beachten Sie außerdem alle Sicherheitshinweise der restlichen eingesetzten Komponenten
•
Stellen Sie sicher dass andere mechanische Systemkomponenten keine schädliche Auswirkung auf die Module haben können
•
Stellen Sie sicher dass die montierten Module so verbaut sind, dass diese nicht Personen oder Sachschäden verursachen
können!
3. Montage
3.1 Schrägdach-Montage
Jedes Mein-Kraftwerk-Modul muss unter Verwendung von durchgehenden Trageprofilen an mindestens 4 Punkten sicher befestigt
werden. Der Rahmen ist für die Befestigung an den langen Modulseiten ausgelegt und statisch geprüft (Schneelast: 5400pa, Wind-
last: 2400pa).
Um die angegebenen Schnee und Windlasten einzuhalten, müssen die Vorgaben bei der Montage eingehalten werden: Viertelpunkt-
klemmung (max. nutzbarer Abstand, gemessen von Modulkante zu Mitte des Trageprofils (asymmetrische Aufteilung): 300-500mm).
Die Befestigung der Mein-Kraftwerk-Module an der Unterkonstruktion kann nur durch Klemmung von vorne erfolgen. Die Klemm-
fläche muss pro Befestigungspunkt mindestens 400 mm² betragen. Bei der Montage ist ein Drehmomentschlüssel zu verwenden.
Das Anzugsdrehmoment für eine Schraube M8 aus V2A beträgt
20 Nm. Verwenden Sie geeignetes, korrosionssicheres Befestigungsmaterial.
Näehre Details zur Schrägdach-Montage können Sie der jeweiligen Montageanleitung von Mounting Systems entnehmen (http://
www.mounting-systems.com/de/technische-datenblaetter-planungshilfen.html).

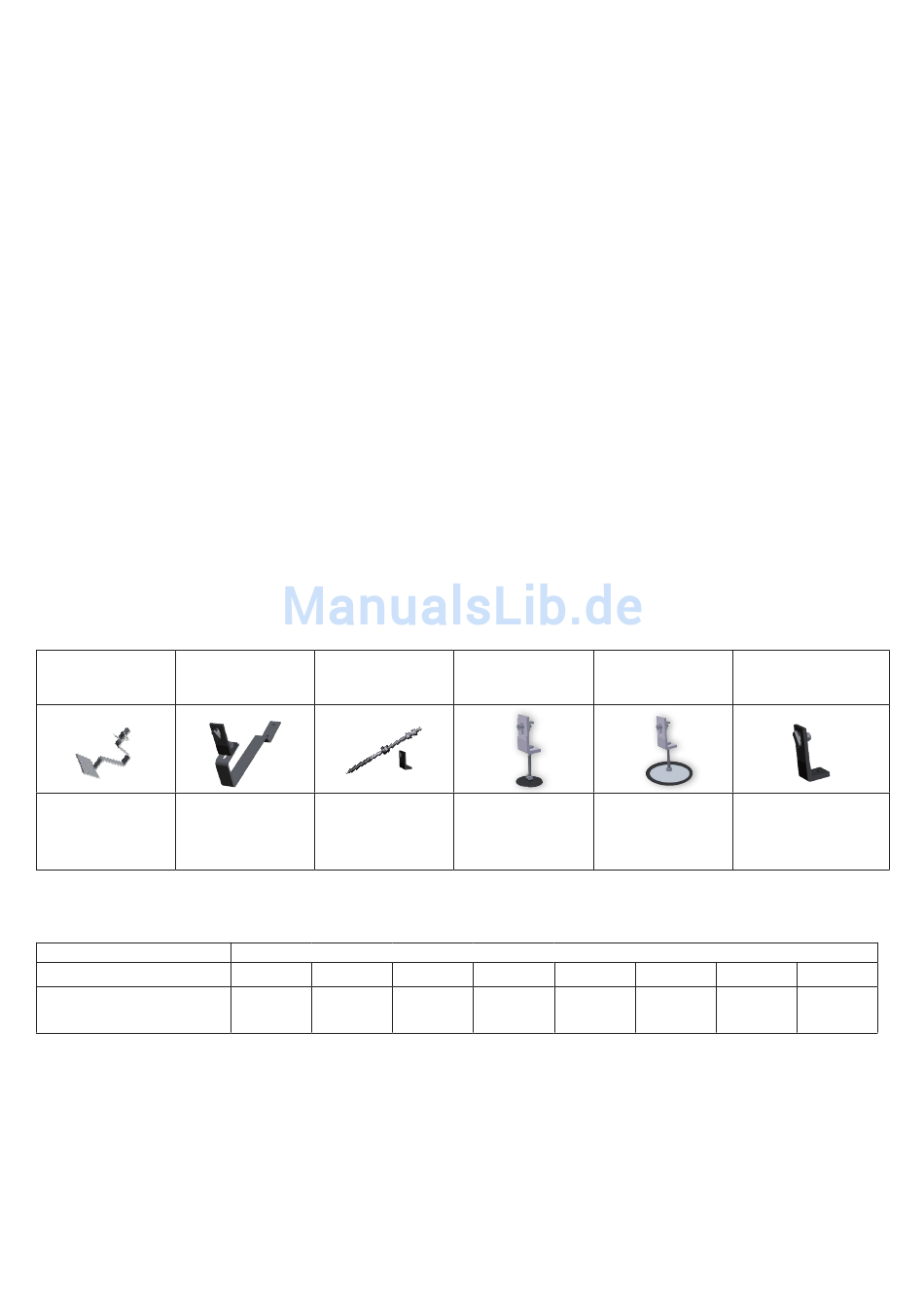

Schritt 1: Dach-Anbindungs-Set (enthält jeweils 2 Stk.)
Schwerlast
Biber-schwanz
Dachhaken
Dachhaken
Komfort
Dachstein
Mönch/Nonne
Schritt 2: Schienen-System (enthält Modulklemmen + Schienen / Zuschnitt erforderlich)
Empfohlene Anz.
Dachanbindungs-Sets
Stockschrau-ben
inklusive WIBA
Well Eternit
Biber
Eternit
2
3
3
4
Fixplan
Kalzip
Blechfalz
Module
4
5
6
5
6
7
Anschluss-winkel
Bituplan
WIBA
Zur Verbindung
Bitumen
zwischen externer
Blechfalz
Dach-anbindung &
Schiene
7
8
9
10
10
12
5
