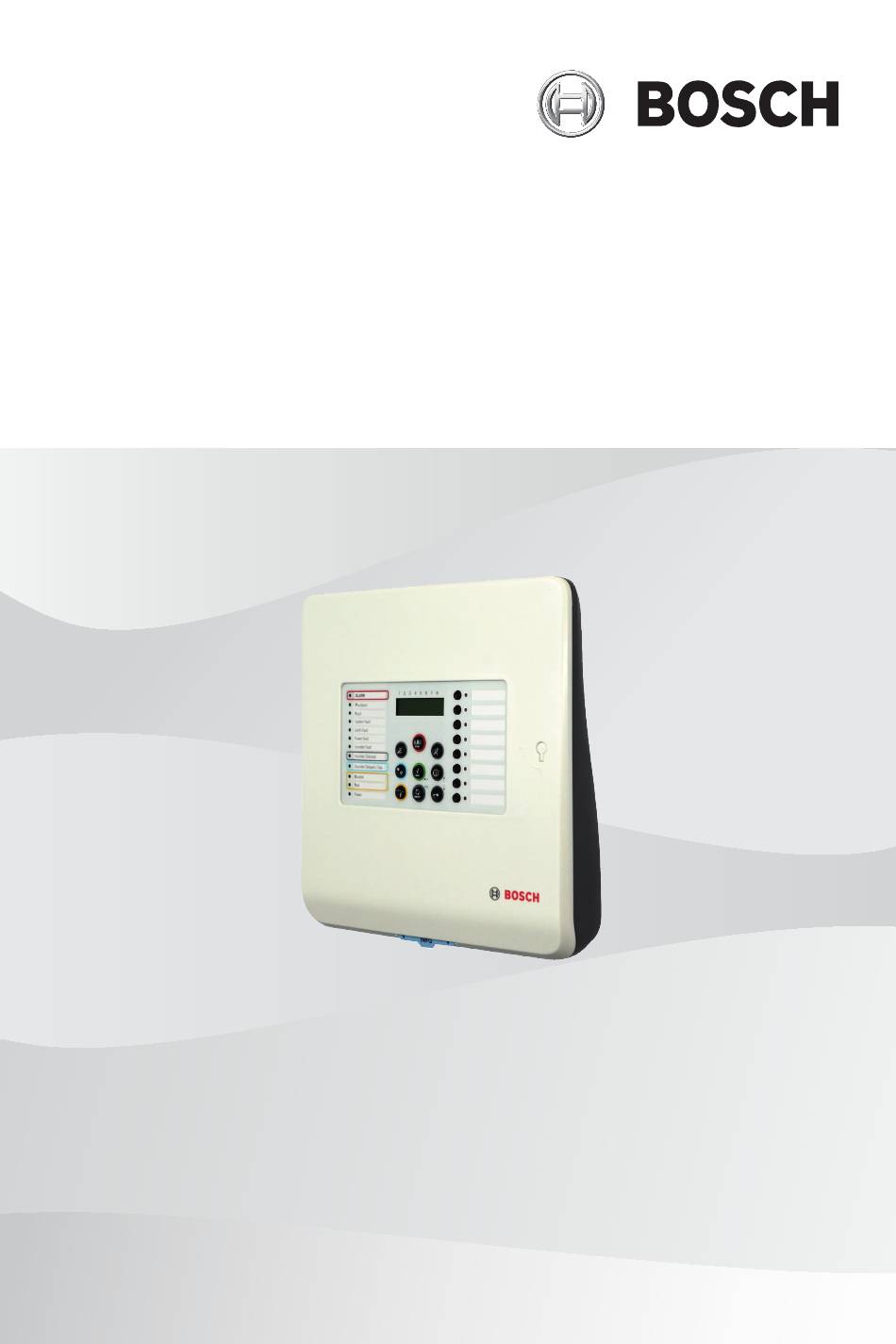

GLT‑Brandmelderzentrale
FPC‑500
de
Installationsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch FPC‑500

Inhaltszusammenfassung für Bosch FPC‑500

  • Seite 1 GLT‑Brandmelderzentrale FPC‑500 Installationsanleitung...

  • Seite 3: Inhaltsverzeichnis

    3.4.2 Zeit und Datum einstellen Systemkonfiguration Systemkonfiguration 4.1.1 Datum/Uhrzeit einstellen 4.1.2 Tastenton 4.1.3 EOL-Elemente 4.1.4 Zonen zurücksetzen 4.1.5 Aux Power 4.1.6 Störungen 4.1.7 Ebenen Code 4.1.8 Testprotokoll Verzögerungen konfigurieren 4.2.1 Tagmodus ausschalten Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...
  • Seite 4 Technische Daten Elektrische Daten 6.1.1 Kommunikationsparameter Mechanisch Umgebungsbedingungen Angaben nach EN 54‑4 Kapitel 7.1 Optionen mit Anforderungen nach EN 54‑2:1997/A1:2006 Anhang Kurzübersicht Bedienebene 1 und 2 Testmenü Kurzübersicht Bedienebene 3 Voreinstellungen Ereignisspeicher Testspeichermeldungen 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 5 GLT- Inhaltsverzeichnis | de Brandmelderzentrale Index Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 6: Sicherheitshinweise

    Hinweis! Gemäß EN 54‑13 (BOSEC-Zertifikat TCC 2 - 977) muss jede Gleichstromlinie für einen Betrieb der Brandmeldeanlage mit EOL-Modulen abgeschlossen werden. Beim Einsatz von 4‑Draht Meldern muss auch die AUX‑Spannungsversorgung mit EOL-Modulen abgeschossen werden. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 7: Systemübersicht

    NAC Fault / Disabled Notification Appliance Silent Day Mode A CK D isable T est RESET Power LED-Anzeige LCD-Anzeige mit Zonennummern Zonentasten und Zonenstatus-LEDs Bedienfeld FPC-500-2 FPC-500-4 FPC-500-8 Eingänge – Zonen – Programmierbare Eingänge Ausgänge Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...
  • Seite 8 2 x 4 – Open Collector (20 mA) – Relais (über OC) LCD-Anzeige, 2 x 16 Zeichen ALARM RLY FAULT RLY OC (0, 4, 8) 24 V DC GLT-Melder GLT-Druckknopfmelder Optische oder Akustische Signalgeber 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 9 Drei Bedienebenen, zwei davon mit frei wählbarem Code geschützt. – Je nach Zentralenversion bis zu 8 überwache Melderzonen verfügbar. – Je nach Zentralenversion bis zu 2 überwachte Eingänge verfügbar. – Ein Alarm- und ein Störungsrelais. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...
  • Seite 10 EN 54‑13-konforme Anlage (BOSEC-Zertifikat TCC 2 - 977) durch Verwenden von EOL-Modulen. – Stromversorgung über Netzteil mit Thermosicherung. – Notstromversorgung über Akkumulatoren bis zu 7,2 Ah, verpolungsgeschützt. – Schnellanleitung für den Benutzer an der Zentrale zum herausziehen. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 11: Bedienebenen

    In der Verpackung der Brandmelderzentrale sind folgende Komponenten vorhanden: – Brandmelderzentrale FPC‑500‑2/FPC‑500‑4/FPC‑500‑8 – EOL-Widerstände für Zonen und Eingänge – Batteriekabelsatz – Kabelbinder zur Zugentlastung der Netzzuleitung – Beschriftungsstreifen für Zonen und LEDs Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 12: Montage

    Zur Kabeleinführung an der Oberseite des Gehäuses dienen die vorgestanzten Rundlöcher. Verwenden Sie für eine stabile und sichere Einführung Kabelverschraubungen mit M20 x 1,5- Verschraubungen (PG13,5) Die rückseitigen Kabeleinführungen sind zur direkten Kabeleinführung von Unterputzkabeln vorgesehen. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 13: Gehäuse Öffnen

    Verwenden Sie das Gehäuse der Brandmeldezentrale, um die Bohrlöcher an der gewünschten Stelle an die Wand zu zeichnen (Pfeile in der unten stehenden Abbildung). Optional können Sie die auf der Rückseite des Gehäuses angegebenen Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 14: Netzanschluss

    6 x 50 mm 3.2.4 Netzanschluss Die Brandmelderzentrale benötigt einen 230 V Netzanschluss für die Spannungsversorgung. Verlegen Sie die Spannungsversorgung so, dass sich die Leitung nicht mit den Signalleitungen kreuzt oder diese berührt. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 15 Sicherung mit einem zweipoligen manuellen Leistungsschalter geschützt ist. Führen Sie Installationsarbeiten nur aus, wenn die Netzzuleitung über den Leistungsschalter unterbrochen wurde. Es besteht die Gefahr eines elektrischen Schlages. 230 VAC 50 - 60 Hz Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 16: Batterien, 24 V Notstromversorgung

    Brandmelderzentrale über Notstrom, schaltet das Netzteil automatisch auf Netzbetrieb zurück. Die Akkumulatoren werden automatisch wieder geladen. Hinweis! Beachten Sie die Polung der Batterien. Bei verpoltem Anschluss der Batterien reagiert die Thermosicherung auf der Hauptplatine der Brandmelderzentrale. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 17: Erweiterungen

    Beachten Sie, dass der maximale Leitungswiderstand für Transistorausgänge 22,5 Ohm beträgt. Die Erweiterungen werden an der linken Seite der Hauptplatine angeschlossen. Stecken Sie die Platine einfach auf den Stecker auf. Achten Sie dabei darauf, dass der Stecker richtig einrastet. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 18: Verdrahtung

    Verdrahtung Externe Komponenten wie Zonen, Signalgeber, Eingänge usw. werden an den, an der Oberseite der Platine angebrachten Schraubklemmen verdrahtet. Nr. Bedeutung FPC‑500- FPC‑500- FPC‑500- Eingänge Zonen Aux Spannungsversorgung Signalgeber Alarm- und Störungsrelais 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 19: Eingänge

    Seite 43). Ihnen stehen die Anschlussklemmen IN1 und IN2 zur Verfügung. Hinweis! Beachten Sie, dass der maximale Leitungswiderstand für Eingänge 22,5 Ohm beträgt. Verwenden Sie als Alarmwiderstand 820 Ohm ±5% Widerstände (nicht im Lieferumfang enthalten). Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 20: Zonen

    Sie können entweder einen Widerstand (3,9 kΩ ±1%) oder EOL‑Module für einen Abschluss gemäß EN 54-13 (BOSEC- Zertifikat TCC 2 - 977) verwenden. Schließen Sie auch nicht genutzte Zonen mit einem Abschlusselement ab. Ein Mischen von unterschiedlichen Abschlusselementen ist nicht erlaubt. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 21 Netzteile. Hinweis! Das Auslösen eines Handfeuermelders in einer als "Keine Vrz." programmierten Zone löst einen sofortigen Alarm aus. Hinweis! Verwenden Sie Handfeuermelder nur in Zonen, die als Keine Vrz. programmiert sind. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 22: Hilfsspannung

    Zertifikat TCC 2 - 977) verwenden. Programmieren Sie das Rücksetzverhalten der Hilfsspannung wie im folgenden Abschnitt beschrieben: Aux Power, Seite 32. Hinweis! Beachten Sie, dass der maximale Leitungswiderstand für die Hilfsspannung 22,5 Ohm beträgt. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 23: Signalgeber

    Bei einem Feueralarm werden die Signalgeberlinien, je nach Programmierung angesteuert. Hinweis! Schließen Sie die Signalgeber an die Klemmen NAC1 und/oder NAC2 an. Dieser Anschluss entspricht EN 54‑13 (BOSEC- Zertifikat TCC 2 - 977). Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 24: Relaisausgänge

    1 A @ 30 VDC schalten. Hinweis! Beachten Sie, dass der maximale Leitungswiderstand für die Relaisausgänge 22,5 Ohm beträgt. 3.3.6 Erweiterungen Die Erweiterungsmodule bieten Ihnen jeweils vier Anschlüsse, die von Transistoren oder Relais angesteuert werden. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 25: Erstinbetriebnahme

    Stellen Sie die aktuelle Uhrzeit und das Datum ein. Die aktuelle Uhrzeit und das Datum sind unter anderem für Funktionen wie – Ereignisspeicher und – automatische Umschaltung auf Nachtmodus wichtig. Verwenden Sie die Pfeiltasten um den aktuellen Tag einzustellen. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 26: Systemkonfiguration

    Drücken Sie die Taste Codeeingabe. Sie werden zur Eingabe eines Codes aufgefordert. C O D E / Geben Sie mit den Zonentasten 1 bis 8 den Code ein. Sie befinden sich im Programmiermenü der Anlage. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 27 Drücken Sie die Taste ACK um die Bedienebene RESET 3 zu verlassen. – Wenn Sie die Bedienebene 3 nicht verlassen wollen, drücken Sie die Taste Reset Menü Die Bedienebene 3 der Brandmelderzentrale bietet Ihnen folgende Einstellmöglichkeiten: – 1- Systemkonfig. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...
  • Seite 28 Sie haben unterschiedliche Möglichkeiten, im Menü der Brandmelderzentrale zu navigieren. Autoscrolling verwenden Die Menüs scrollen automatisch alle 2,5 Sekunden zum nächsten Menüpunkt weiter. Wenn Sie den gerade angezeigten Menüpunkt auswählen möchten, bestätigen Sie einfach mit der Taste ACK. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 29: Systemkonfiguration

    Im Menü Systemkonfig. können Sie grundlegende Einstellungen Ihrer Brandmelderzentrale festlegen. 4.1.1 Datum/Uhrzeit einstellen Drücken Sie die Zonentaste 1. Sie befinden sich im Menü Systemkonfig.. Drücken Sie die Zonentaste 1. Sie können nun das Datum und die Zeit einstellen. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 30: Tastenton

    Drücken Sie die Zonentasten 1 bis 3: – 1=Widerstand (Voreinstellung, nicht EN 54‑13 konform) – 2 Nur 2W Modul – 3 Mit 4W Modul 1 2 3 4 5 6 7 8 CS TH: mA 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 31: Zonen Zurücksetzen

    Drücken Sie die Zonentasten 1 bis 5. – 1 1s – 2=5s (Voreinstellung) – 3 10s – 4 15 s – 5 20s Stabilisieren für Drücken Sie die Zonentaste 1. Sie befinden sich im Menü Systemkonfig.. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 32: Aux Power

    Menü Systemkonfig.. Drücken Sie die Zonentaste 5. Sie befinden sich nun im Untermenü Hilfsspannung. Drücken Sie die Zonentasten 1 bis 3. – 1=Mit Zone (Voreinstellung) – 2 Mit Zentrale – 3 Keine Rücks. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 33: Störungen

    Im Auslieferungszustand sind folgende Codes programmiert: Bedienebene 2: 1234 Bedienebene 3: 3333 Drücken Sie die Zonentaste 1. Sie befinden sich im Menü Systemkonfig.. Drücken Sie die Zonentaste 7. Sie befinden sich im Untermenü Code. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 34: Testprotokoll

    Gehen Sie genauso vor, um den Code der Bedienebene 3 zu ändern. Hinweis! Sollten Sie Ihren Code vergessen haben, wenden Sie sich bitte an Ihren zuständigen Bosch-Partner. 4.1.8 Testprotokoll Sie können entscheiden, ob die Brandmelderzentrale ein Testprotokoll anlegen soll oder nicht.

  • Seite 35: Verzögerungen Konfigurieren

    Verwenden Sie die Zonentasten 1 oder 2. – 1=Manuell (Voreinstellung) – 2 Automatisch Wenn Sie Tagbetrieb aus auf Automatisch setzen, müssen Sie die Umschaltzeit von Tag- auf Nachtmodus programmieren. 1 2 3 4 5 6 7 8 Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 36: Alarmerkundung

    Verzögerungszeit ausgeschaltet und nur beim Alarm aktiviert. Zeiteinstellung für Alarmquittierung Drücken Sie die Zonentaste 2. Sie befinden sich im Menü Verzög. konf.. Drücken Sie die Zonentaste 2. Sie befinden sich nun im Untermenü Alarmerkund.. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 37 4 4 min – 5 5 min – 6 6 min – 7 7 min – 8 8 min Signalgeber 1 Drücken Sie die Zonentaste 2. Sie befinden sich im Menü Verzög. konf.. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 38: Alarmzwischenspeicherung

    Alarm erst verzögert ausgelöst werden. Informieren Sie vor dem Einsatz von automatischen Brandmeldern beim Hersteller, ob diese für Alarmzwischenspeicherung verwendet werden dürfen. In diesem Menü können Sie die oben angegebenen voreingestellten Zeitwerte verändern. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 39 Drücken Sie die Zonentaste 2. Sie befinden sich im Menü Verzög. konf.. Drücken Sie die Zonentaste 3. Sie befinden sich nun im Untermenü Alarmzwspeich.. Drücken Sie die Zonentaste 2. Sie befinden sich nun im Untermenü Gesamtverzög.. Ihnen wird die Gesamtverzögerung angezeigt. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 40: Verzögerung Für Netzstörung

    Eine als Keine Vrz. programmierte Zone löst sofort einen Alarm aus. Wenn Sie Handfeuermelder verwenden, müssen diese als Keine Vrz. eingestellt werden. Hinweis! Verwenden Sie Handfeuermelder nur in Zonen, die als Keine Vrz. programmiert sind. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 41 Bereich erkunden müssen und wenn nötig, einen Alarm auslösen. Während der Erkundungszeit kann die Zentrale zurückgesetzt werden, ohne dass ein Alarm ausgelöst wird. Nach Ablauf der Erkundungszeit geht die Zentrale in den Alarmzustand. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...
  • Seite 42 Alarm ausgelöst. Mögliche Zonenabhängigkeiten: – FPC‑500-2: 1&2 – FPC‑500‑4: 1&2, 3&4 – FPC‑500‑8: 1&2, 3&4, 5&6, 7&8 Wenn Sie eine Zone auf 2-Zonen Abhängigkeit einstellen, wird die zugehörige Zone automatisch mit umgestellt. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 43: Eingänge Konfigurieren

    Eingänge als Evak/man.Alarm, Signalgeb. aus oder Zentrale zurücks programmiert haben. Die Zugangsebenen nach EN 54‑2 sind einzuhalten. Hinweis! Je nach Zentrale gibt es einen Eingang bei FPC‑500‑2 und FPC‑500‑4 und zwei Eingänge bei der FPC‑500‑8. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 44: Eingang

    Verwenden Sie daher möglichst Schlüsselschalter, um Eingänge anzusteuern. 4.4.2 Eingang 2 (nur FPC-500‑8) Drücken Sie die Zonentaste 4. Sie befinden sich im Menü Eingänge konf.. Drücken Sie die Zonentaste 2. Sie befinden sich im Untermenü Eingang 2. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 45: Ausgänge Konfigurieren

    Sie befinden sich im Untermenü Signalgeber . Drücken Sie die Zonentaste 1. Sie befinden sich im Untermenü Signgb. Zonen. Verwenden Sie die Zonentasten, um die entsprechenden Zonen auszuwählen, bei deren Alarm der Signalgeber 1 aktiviert werden soll. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...
  • Seite 46 Drücken Sie die Zonentaste 1. Sie befinden sich im Untermenü Signalgeber . Drücken Sie die Zonentaste 4. Sie befinden sich im Untermenü Sign. im Test. Drücken Sie die Zonentasten 1 oder 2. 1 Aktivierung 2=Keine Aktiv. (Voreinstellung) 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 47: Alarmrelais

    Sie befinden sich im Untermenü Alarmrelais. Drücken Sie die Zonentaste 2. Sie befinden sich im Untermenü Folgt manAlarm. Drücken Sie die Zonentasten 1 oder 2. 1 Folgt manAlarm 2= Kein manAlarm (Voreinstellung) Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 48: Oc-/Relaiserweiterungen

    Nicht verw.: Der Ausgang wird nicht verwendet. Drücken Sie die Zonentaste 5. Sie befinden sich im Menü Ausgänge konf.. Drücken Sie die Zonentaste 3. Sie befinden sich im Untermenü OC/Relais-Erw.. Drücken Sie die Zonentaste 1 um den Open Collector 1 zu wählen. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 49: Konfiguration Anzeigen

    Ausgänge steuern Im Menü Ausg. steuern können Sie die einzelnen Ausgänge zu Testzwecken aktivieren und wieder deaktivieren. Wenn Sie die Bedienebene 3 verlassen, werden alle Aktivierungen der Ausgänge wieder in den Normalzustand zurückgesetzt. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 50: Signalgeber

    Sie befinden sich im Menü Ausg. steuern. Drücken Sie die Zonentaste 3. Sie befinden sich im Untermenü Alarmrelais. – Drücken Sie die Taste ACK. RESET Das Alarmrelais wird aktiviert. – Drücken Sie die Taste RESET. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 51: Störungsrelais

    Der Ausgang OC/Relais 1 wird deaktiviert. Verfahren Sie für die Open Collector Ausgänge 2 bis 8 entsprechend. 4.7.6 Alle Ausgänge steuern Drücken Sie die Zonentaste 7. Sie befinden sich im Menü Ausg. steuern. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 52: Konfiguration Auf Auslieferungszustand Zurücksetzen

    Sie befinden sich im Menü Konfig.rücks.. – Drücken Sie die Taste ACK. RESET Die Brandmelderzentrale wird in den Auslieferungszustand zurückgesetzt. – Drücken Sie die Taste RESET. Sie verlassen das Menü ohne Änderungen. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 53: Fehlerdiagnose

    Folgen Sie den Anweisungen auf dem Bildschirm. Technische Daten FPC-500‑ FPC-500‑ FPC-500- Zonen Max. Anzahl Melder gemäß EN 54‑2 Max. Anzahl Melder pro Zone gemäß EN 54‑2 max. Anzahl Erweiterungen Programmierbare Eingänge AUX-Ausgang Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 54: Elektrische Daten

    500 mA ± 10 % – max. Leitungswiderstand 22,5 Ohm – Sicherung 0,75 A @ 60 V Signalgeberausgänge – Spannung 21 VDC bis 29 VDC – max. Ausgangsstrom 500 mA ±10% je Ausgang – max. Leitungswiderstand 22,5 Ohm 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 55: Kommunikationsparameter

    Entladeschlussspannung 21,4 V 6.1.1 Kommunikationsparameter FPC-500‑ FPC-500‑ FPC-500- Signalgeber Ruhezustand – 10 V bis 15 V – 0 V bis 0,5 V Alarmzustand – 0 V bis 1 V – 21 V bis 29 V Eingänge – Alarmwiderstand 820 Ohm ± 5% Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 56: Mechanisch

    Maße (H x B x T) 351 x 351 x 90 mm Gewicht 2200 g, ohne Batterien Gehäusematerial – Front ABS+PC – Rückseite ABS-FR Gehäusefarbe – Front RAL 9003 (Signalweiß) – Rückseite PANTONE 10 C (Cool Grey) 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 57: Umgebungsbedingungen

    Batterien. b) Technische Angaben 1) Leistungsabgabe, 61 W empfohlen 2) Versorgungsspannung 230 VAC +10%/-15%, 50-60 Hz Betriebsspannung 26 VDC bis 29 VDC keine Kommunikationsparameter 4) Sicherungswerte 3,15 A / 250 V 5) Batterien 2 x 7,0 - 7,2 Ah (max) Blei-Gel- Batterie Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...
  • Seite 58 Bestandteil der Brandmelderzentrale FPC‑500 - es ist keine Bedienung erforderlich.f) Lassen Sie regelmäßg Wartungs- und Inspektionsarbeiten von geschultem Fachpersonal durchführen. Bosch Sicherheitssysteme GmbH empfielt mindestens 1 x jährlich eine Funktions- und Sichtprüfung.Tauschen Sie die Batterien regelmäßig aus. Beachten Sie die jeweils gültigen Vorschriften der zuständigen regionalen Behörden /...

  • Seite 59: Optionen Mit Anforderungen Nach En 54-2:1997/A1:2006

    Kurzübersicht Bedienebene 1 und 2 Untermenü Menü Bedienebene 1 und 2 1 Akt Ereignisse 1 Störungen Abschaltungen Testen Voralarm 2 Verlauf Ereignisprtkl. Testprotokoll 3 Alarmzähler 4 System-Info SW-Version Betriebstage Menü Bedienebene 2 - Code erforderlich Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...
  • Seite 60 GLT- de | Anhang Brandmelderzentrale Untermenü 5 Konfig. anz. 6 Systemkonfig. 1 Datum/Uhrzeit Tastenton Sprache 1-A - L 2-M - Z 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...

  • Seite 61: Testmenü

    3 Zone 3 4 Zone 4 5 Zone 5 6 Zone 6 7 Zone 7 8 Zone 8 2 Signalgeber ACK =JA ESC=Nein 3 Relais ACK =JA ESC=Nein 4 Alle ACK =JA ESC=Nein Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 62: Kurzübersicht Bedienebene 3

    Tastenton 1 An 2 Aus EOL-Elemente 1 Widerstand 2 Nur 2W Modul 3 Mit 4W Modul Zone rücksetz. 1 Trennen für 10 s 15 s 20 s 2 Stabilis. für 10 s 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 63 2 Ebene Code 3 Testprotokoll 1 Prtkl. aktiv. 2 Prtkl. deakt. Untermenü 2 - Verzög. konf. 1 Tagbetrieb aus Manuell Automatisch Aus.zeit: : 17:00 2 Alarmerkund. Quitt. binnen 30 s 60 s Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...
  • Seite 64 1 Min. Verz. 2 Min. Verz. 3 Min. Verz. 4 Min. Verz. 5 Min. Verz. 6 Min. Verz. 7 Min. Verz. 8 Min. Verz. Signalgeber 1 Alarm Evakuieren Zurücks. nach 3 Alarmzwspeich 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 65 Untermenü 10 s 15 s 20 s Gesamtverzög. Störung Netz Keine Verzög. 1 Min. Verz. 5 Min. Verz. 10 Min. Verz. 15 Min. Verz. Untermenü 3 - Zonenkonfig. Zone 1 Keine Vrz. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...
  • Seite 66 Keine Vrz. (FPC‑500‑4 /-8) Zone 5 Keine Vrz. (FPC‑500‑8) Zone 6 Keine Vrz. (FPC‑500‑8) Zone 7 Keine Vrz. (FPC‑500‑8) Zone 8 Keine Vrz. (FPC‑500‑8) 4 - Eingänge konf. Eingang 1 Nicht verw. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 67 Zentrale zurücks - - Störung ext.NT Stö. ext.Batt. Eingang 2 Siehe Eingang 1 (FPC‑500‑8) Untermenü 5 - Ausgänge konf. Signalgeber Signgb. Zonen 1 Signgb. Zonen 2 Sign. reaktiv. Neue Zone Keine Reaktiv. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...
  • Seite 68 Aktivierung Keine Aktiv. Alarmrelais Stummschaltbar Stummschaltbar Nicht aussch. Folgt manAlarm Folgt manAlarm Kein manAlarm OC/Relais-Erw. OC/Relais 1 Zone = Alarm Zone Normal Sum. Alarm Sum. Voralarm Sum. Störung Sum. Abschalt. Sum. Test 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 69 Siehe OC/Relais 1 6 - Konfig. anz. Untermenü 7 - Ausg. steuern Signalgeber 1 ACK =An ESC=Aus - - Signalgeber 2 ACK =An ESC=Aus - - Alarmrelais ACK =An ESC=Aus - - Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...
  • Seite 70 ACK =An ESC=Aus - - 8 - Konfig.rücks. Navigation im Menü Drücken Sie die Pfeiltaste, um im Menü nach oben zu scrollen. Drücken Sie die Pfeiltaste, um im Menü nach unten zu scrollen. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 71 Halten Sie die Taste ESC 2 Sekunden gedrückt, um RESET in die oberste Menüebene zu springen. Im Menü ist jedem Menüpunkt eine Zahl von 1 bis 8 vorangestellt. Verwenden Sie die Zonentasten um im Menü den gewünschten Menüpunkt auszuwählen. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 72: Voreinstellungen

    60 s 2 Erkundungszeit 1 min 3 Signalgeber 1 Evakuieren 3 Alarmzwspeich. 1 Zurücks. nach 10 s 4 Störung Netz Keine Verzög. 3 Zonenkonfig. 1 Zone 1 Keine Vrz. 4 Eingänge konf. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 73 2 Signgb. Zonen Alle Zonen 3 Sign. reaktiv. Neue Zone 4 Sign. im Test Keine Aktiv. 2 Alarmrelais Nicht aussch. Stummschaltbar 2 Folgt manAlarm Kein manAlarm 3 OC/Relais-Erw. 1 OC/Relais 1 Zone = Alarm Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 74: Ereignisspeicher

    Signalgeber #, Linie unterbrochen. Signgeb. Kurz. Signalgeber #, Kurzschluss auf der Linie. Signgeb. Norm. Signalgeber # normal. (Fehler behoben) Signgeb. Die Signalgeber wurden wieder angesch angeschaltet. Signgeb. Die Signalgeber wurden abgeschaltet. abgesch 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 75 Tagbetrieb Die Zentrale ist in den Tagmodus gewechselt. Erdungsstörung Fehler in der Erdung. Erdung normal Fehler in der Erdung wurden behoben. Öffne Ebene Bedienebene # betreten. Verl. Ebene Bedienebene # verlassen. Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...

  • Seite 76: Testspeichermeldungen

    Ein stummgeschalteter Alarm wurde wieder aufgehoben aktiviert. Testspeichermeldungen Meldung Bedeutung Zone Start Zone # wurde in den Testmodus gesetzt. Zone Test Zone # wurde erfolgreich getestet. Zone Ende Zone # der Testmodus der Zone wurde beendet. 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
  • Seite 77 Automatic exit  27 Calling up  26 Eingang Exiting  27 Funktion programmieren  44 Operation  28 Emergency power supply;Batteries  16 Programmierung Extensions  17 Zurücksetzen in Auslieferungszustand  52 Fehlerbehandlung;Fehler speichern  33 Relay outputs;Alarm relay;Fault relay  24 Bosch Sicherheitssysteme GmbH 2020.02 | 9.0 | F.01U.172.980...
  • Seite 78 Line module  19, 20 Testprotokoll Einstellen  34 Verzögerung Spannungsversorgungsstörung; Spannungsversorgung:Stör ungsverzögerung  40 Verzögerungseinstellungen  35 Voreinstellungen  72 Zonen Zonentyp festlegen  43 Zonenabschluss Einstellen  30 Zonenreset Stabilisierungszeit  31 Trennungsdauer  31 Zeiten einstellen  31 2020.02 | 9.0 | F.01U.172.980 Bosch Sicherheitssysteme GmbH...
