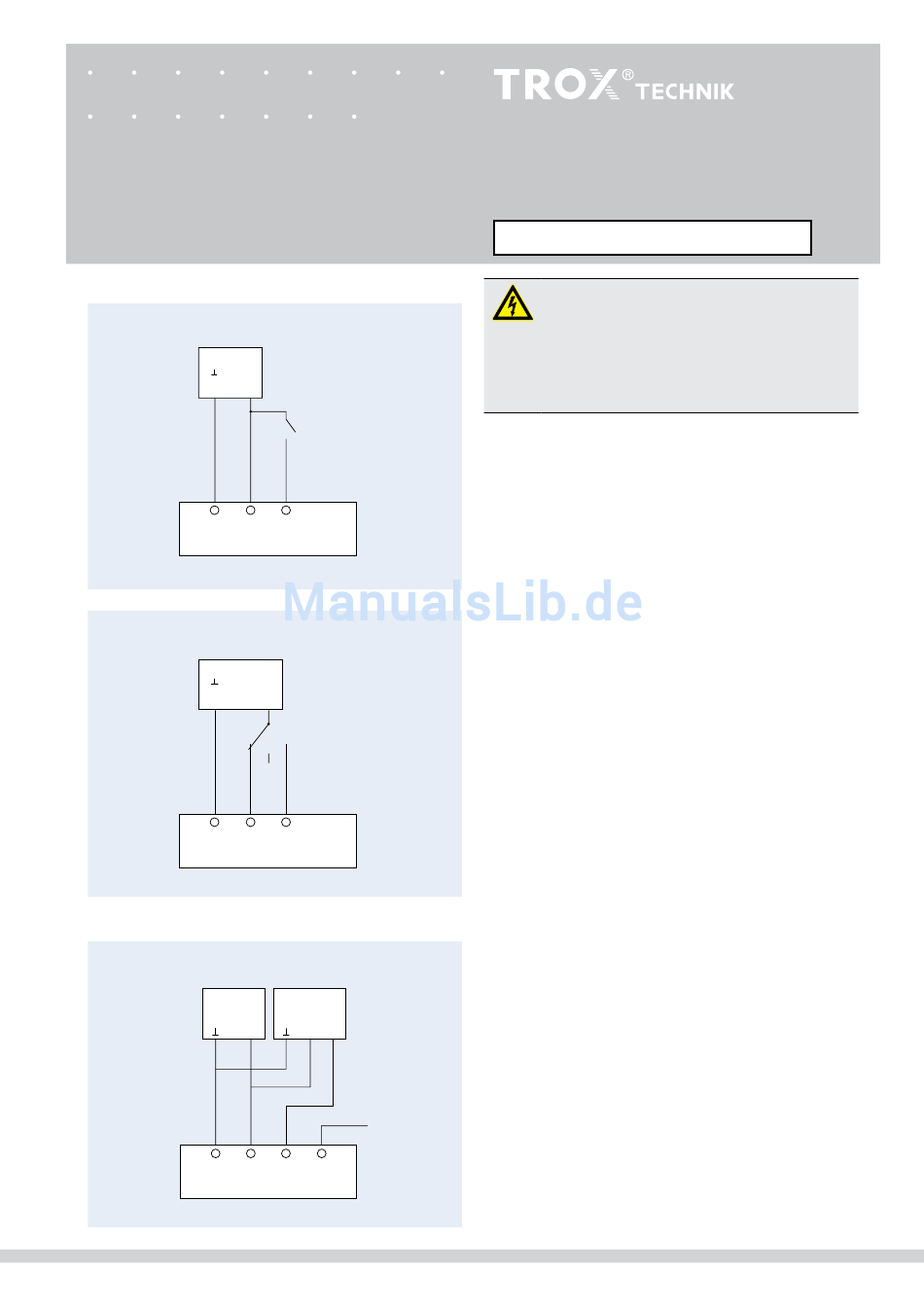

Verdrahtung
-
-Umschaltung
min
max
1-Draht-Steuerung
min
24 V / 230 VAC
~
-
+
~
N
L
1
2
2-Draht-Steuerung
min
24 V / 230 VAC
~
-
+
N
L
S2
2
1
2
Verdrahtung variabler Volumenstrom
Stetige Ansteuerung
24 V
-
+
~
1
2
/
max
S1
3
VFC
E01, E02
/
max
~
3
0
3
VFC
E01, E02
Raumtempe-
raturregler
y
~
Istwertausgang
(Einstellwert)
3
4
VFC
E03
Betriebsanleitung
TROX Volumenstrom-Regelgeräte
Volumenstromregler Serie VFC
Stellantrieb E01 ... E03
Gefahr!
Stromschlag beim Berühren spannungsführender
Teile. Elektrische Ausrüstungen stehen unter
gefährlicher elektrischer Spannung.
• An den elektrischen Komponenten dürfen nur
Elektro-Fachkräfte arbeiten.
• Vor Arbeiten an den elektrischen Ausrüstungen
die Versorgungsspannung ausschalten.
Stellantrieb E01, E02
Elektrische Anschlussdaten:
E01:
24 V AC ±20%
24 V DC ±20%
E02:
230 V AC
Mit kundenseitigen Schaltern (potentialfreie Kontakte)
können die nachstehenden Umschaltungen realisiert
werden:
1-Draht-Steuerung (Bild oben)
Schalter S1 offen
Schalter S1 geschlossen : V
2-Draht-Steuerung (3-Punkt) (Bild mitte)
Schalter S2 auf 0:
Schalter S2 auf 2:
Schalter S2 auf 3:
Stellantrieb E03
Elektrische Anschlussdaten:
Versorgung:
24 V AC ±20%
24 V DC ±20%
Führungssignal: 0-10 V DC
Istwertausgang: 0-10 V DC
Raumtemperatur-Regelung
Ein geeigneter Raumtemperatur-Regler oder eine DDC-
Unterstation mit 0-10 V DC-Ausgang wird gemäß Schaltbild
mindestens 2-adrig (Klemme 1 und 3) angeschlossen.
Bei gemeinsamer Versorgungsspannung mit 24 V ist zu
beachten, dass Klemme 1 am VFC auch Masse für das Füh-
rungssignal ist.
Hinweis:
Zwangssteuerung V
bei 24 VDC an Klemme 3.
max
7
50/60 Hz;
3 VA
2 W
50/60 Hz
3 VA
: V
min
max
Antrieb steht
V
min
V
max
50/60 Hz
3VA
2W
Ra > 100 kOhm
