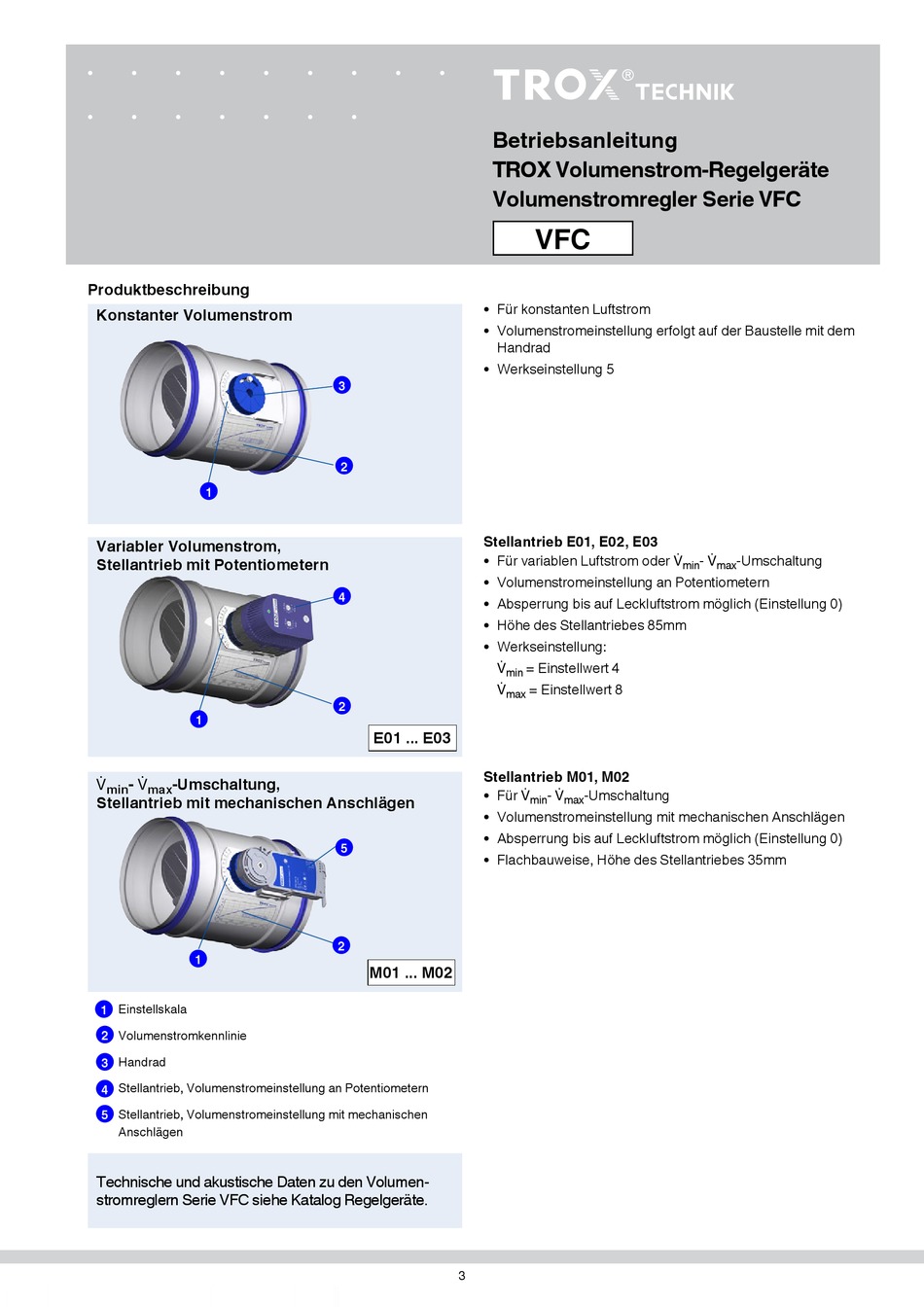

Produktbeschreibung; Variabler Volumenstrom, Stellantrieb Mit Potentiometern - Trox VFC serie Betriebsanleitung

Produktbeschreibung

Konstanter Volumenstrom
1
Variabler Volumenstrom,
Stellantrieb mit Potentiometern
1
 -  -Umschaltung,
min max
Stellantrieb mit mechanischen Anschlägen
1
Einstellskala
1
2 Volumenstromkennlinie
Handrad
3
Stellantrieb, Volumenstromeinstellung an Potentiometern
4
Stellantrieb, Volumenstromeinstellung mit mechanischen
5
Anschlägen
Technische und akustische Daten zu den Volumen-
stromreglern Serie VFC siehe Katalog Regelgeräte.
Betriebsanleitung
TROX Volumenstrom-Regelgeräte
Volumenstromregler Serie VFC
• Für konstanten Luftstrom
• Volumenstromeinstellung erfolgt auf der Baustelle mit dem
Handrad
• Werkseinstellung 5
3
2
Stellantrieb E01, E02, E03
• Für variablen Luftstrom oder V
• Volumenstromeinstellung an Potentiometern
4
• Absperrung bis auf Leckluftstrom möglich (Einstellung 0)
• Höhe des Stellantriebes 85mm
• Werkseinstellung:
V
min
V
max
2
E01 ... E03
Stellantrieb M01, M02
• Für V
• Volumenstromeinstellung mit mechanischen Anschlägen
• Absperrung bis auf Leckluftstrom möglich (Einstellung 0)
5
• Flachbauweise, Höhe des Stellantriebes 35mm
2
M01 ... M02
3
VFC
- V
min
= Einstellwert 4
= Einstellwert 8
- V -Umschaltung
min max
-Umschaltung
max
