Nachrüsten eines Stellantriebes
Nachrüstsatz variabler Volumenstrom
Handrad
Anbau des Stellantriebs
Einstellung 5
VFC
Konsole
Stellantrieb
Befestigungsschraube
11
Betriebsanleitung
TROX Volumenstrom-Regelgeräte
Volumenstromregler Serie VFC
Stellantrieb E01 ... E03

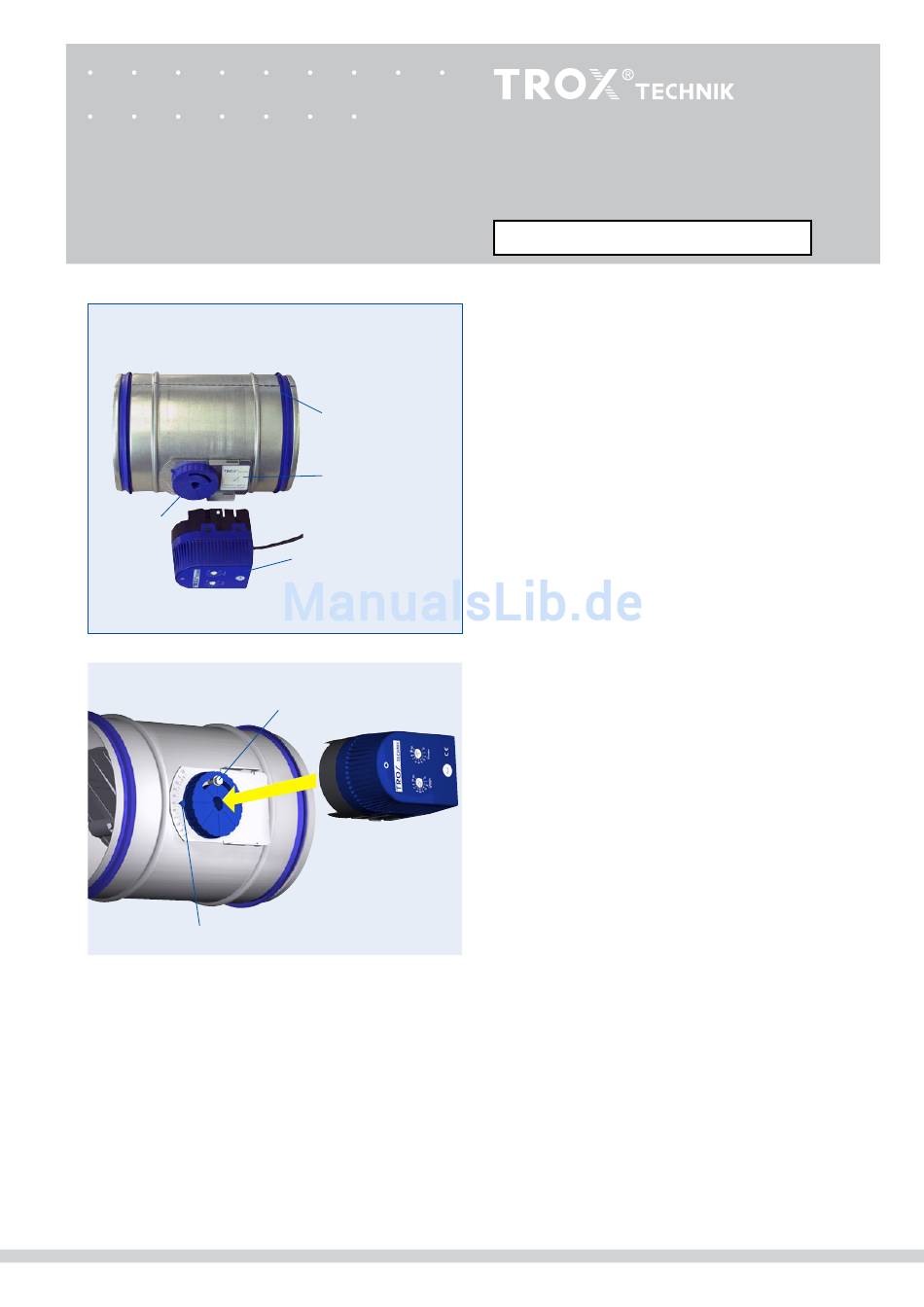

Nachträgliche Montage der Stellantriebe
Die Ausführung des VFC mit Handrad kann nachträglich mit
einem Stellantrieb ausgerüstet werden.
Dazu muss zunächst die Feststellschraube entfernt und das
Handrad in die Stellung 5 gebracht werden. Der Stellantrieb wird
einfach aufgesteckt und rastet auf der Konsole ein.
Bestellschlüssel für Nachrüstsets siehe Seite 1
Zur Montage des Stellantriebes die folgenden Schritte
durchführen:
• Feststellschraube lösen und entfernen
• Handrad auf den Einstellwert 5 bringen
• Stellantrieb aufstecken bis die Befestigungsnasen
einrasten
• Einstellung der Sollvolumenströme siehe Seite 6
