Betriebsanleitung
TROX Volumenstrom-Regelgeräte
Volumenstromregler Serie VFC
Stellantrieb M01 ... M02

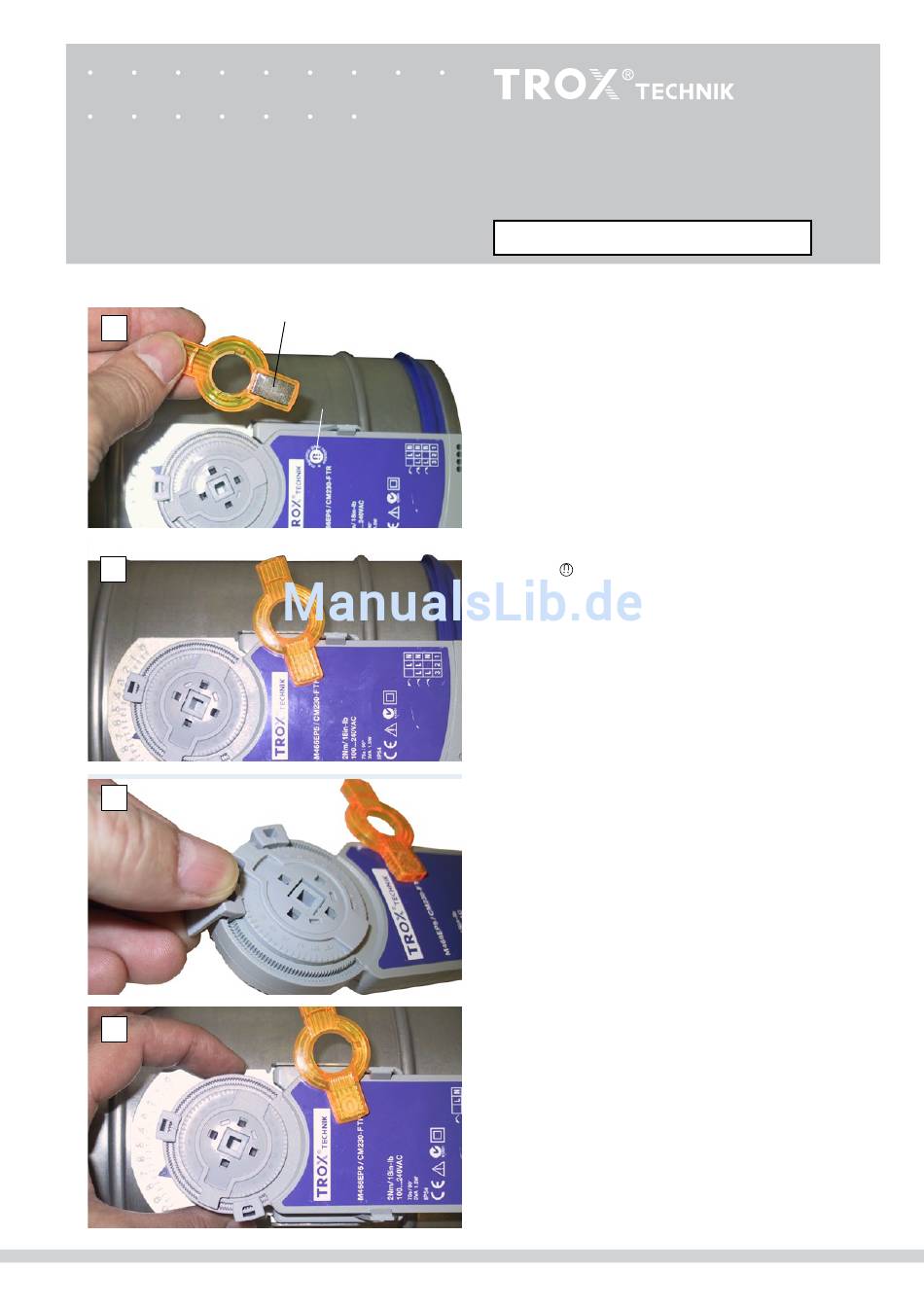

Einstellen der mechanischen Anschläge
Stellungsanzeige abnehmen, auf der Rückseite befindet
sich ein Magnet
Magnet auf den mit "magnetic gear release" gekennzeich-
neten Punkt
aufsetzen. Das Getriebe ist jetzt ausgerastet
und der Stellantrieb kann bewegt werden.
Mechanische Begrenzer abnehmen
bzw.
am Handrad einstellen; mechanische
min
max
Begrenzer an den entsprechenden Positionen wieder
anbringen.
Stellungsanzeige mit Magnet abnehmen und an der Achs-
aufnahme wieder aufsetzen.
