Nachrüstsatz
-
-Umschaltung
min
max
Handrad
Kupplung
Verdrehsicherung
Anbau des Stellantriebs
Feststellschraube
Handrad
Kupplung
Betriebsanleitung
TROX Volumenstrom-Regelgeräte
Volumenstromregler Serie VFC
Stellantrieb M01 ... M02

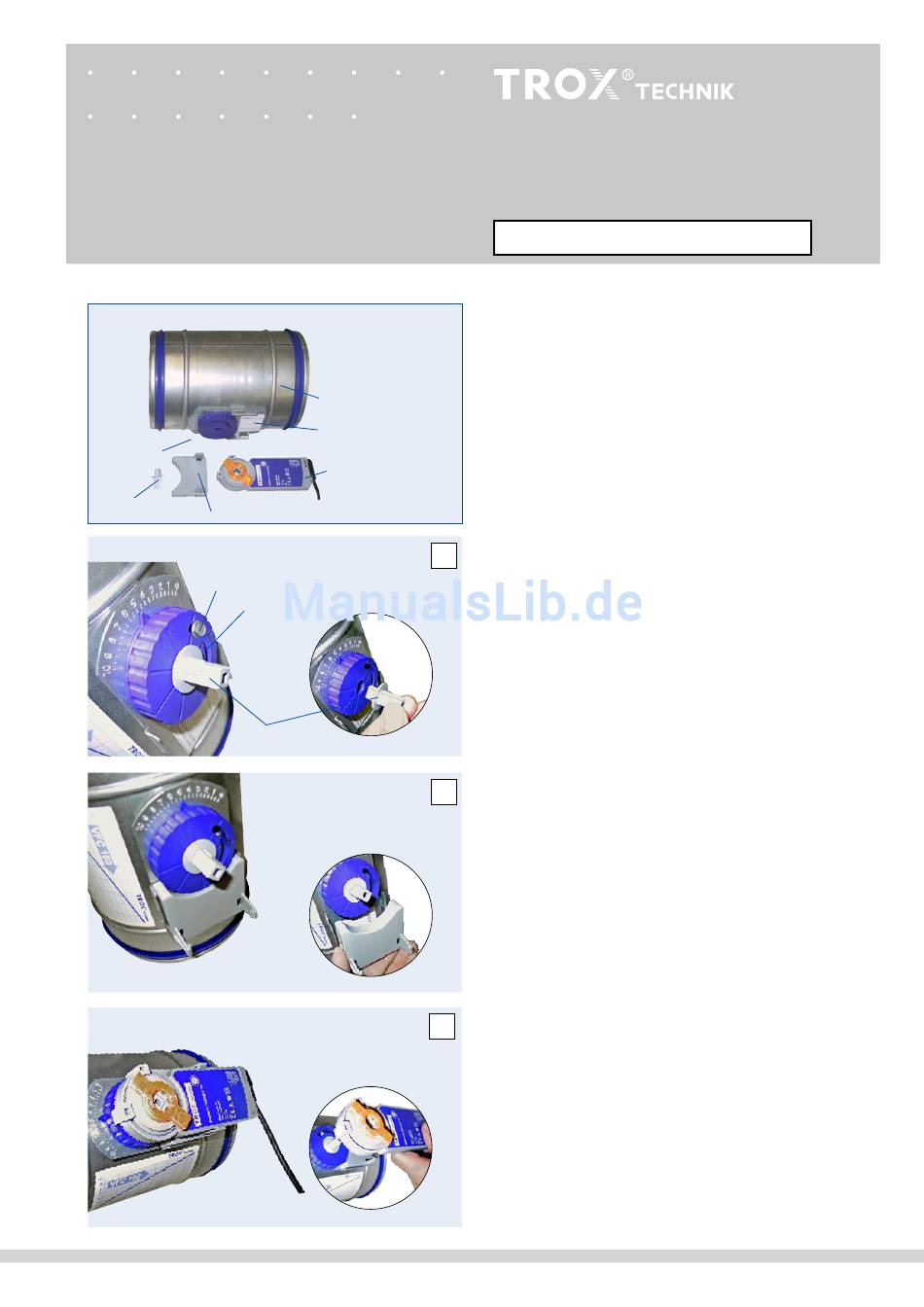

Nachträgliche Montage der Stellantriebe
Die Ausführung des VFC kann mit Handrad nachträglich mit
einem Stellantrieb ausgerüstet werden. Dazu muss zunächst
die Feststellschraube entfernt und das Handrad in die Stel-
lung 5 gebracht werden.
VFC, Grundausführung
Bestellschlüssel für Nachrüstsets siehe Seite 1
Konsole
Stellantrieb
Zur Montage des Stellantriebes die folgenden Schritte
1
durchführen:
• Feststellschraube lösen und entfernen
• Handrad in die Stellung 5 bringen
• Kupplung einstecken
• Verdrehsicherung auf Konsole einrasten
2
• Stellantrieb anbringen, der Stellantrieb rastet auf der
3
Verdrehsicherung ein
• Einstellung der Sollvolumenströme siehe Seite 10
12
