Montage
Rollo exclusiv,
für Braas- und Delta-Wohndachfenster
Typen Atelier und Klassic/Light
Lieferumfang
1 Rollo, vormontiert im Trägerkasten (K) mit Griffleiste (G)
und Endkappen (E)
2 Speichen (SP)
2 Spannschrauben, M 5x15 mm, mit Innengewinde (S)
Achtung: Linksgewinde!
2 Befestigungsschrauben (B)
1 Speichen-Spannschlüssel (SS)
■
Kontrollieren Sie den Lieferumfang.
Sollten Teile fehlen oder beschädigt sein:
■
Wenden Sie sich bitte an den Lieferanten Ihres Rollos.
Vorbereitung

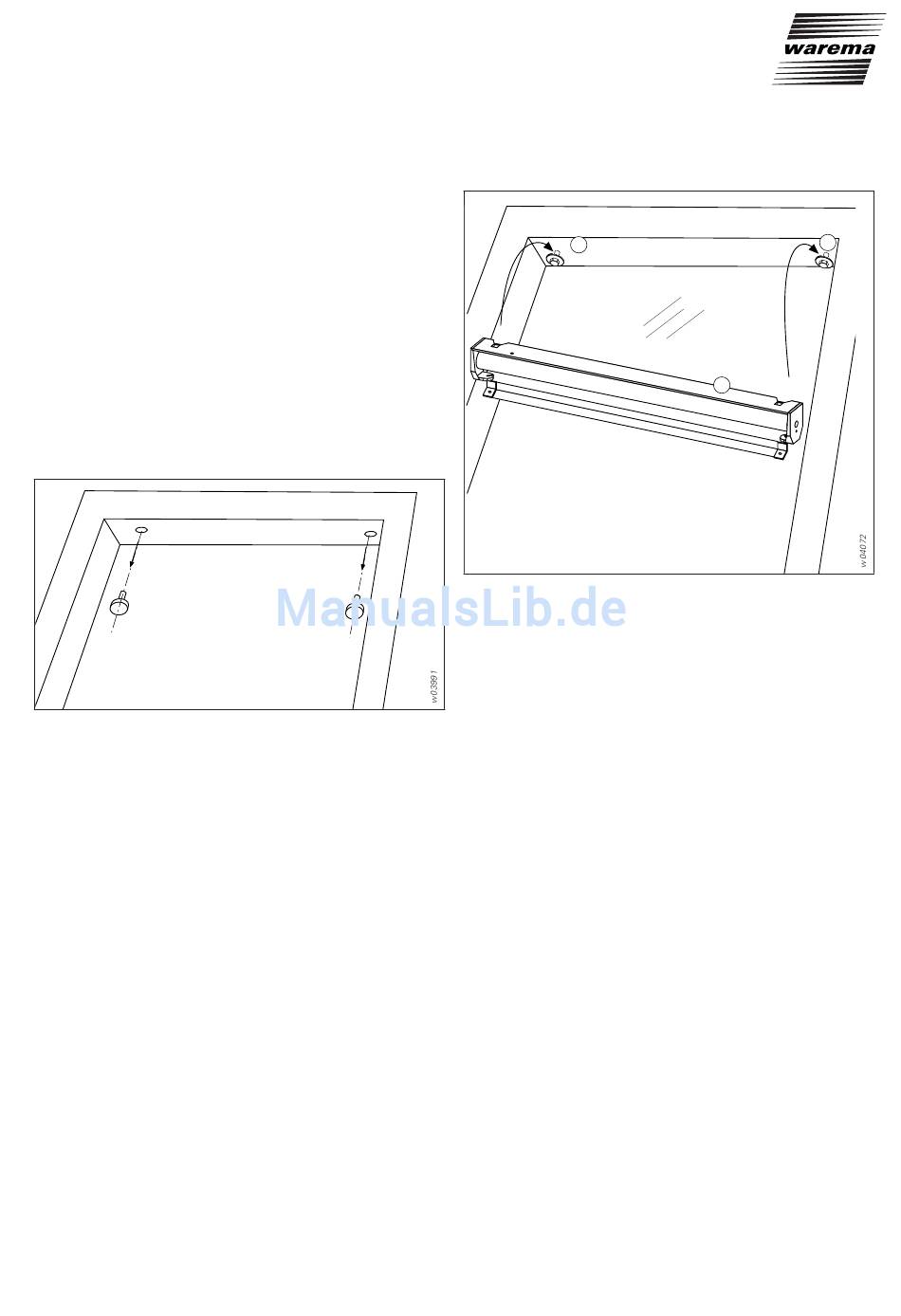

Abb. 2:
Vorbereitung
■
Alle Blindstopfen aus dem oberen Flügelrahmenprofil her-
ausnehmen. Sind vier Vorbohrungen vorhanden, bitte die
äußeren Löcher für die Montage verwenden.
■
Befestigungsschrauben (B) in die Löcher drehen.
M695507-00/03.08.2004
Trägerkasten befestigen
B
Abb. 3:
Trägerkasten befestigen
■
Trägerkasten (K) vom Rauminneren in Richtung Glasschei-
be auf die Befestigungsschrauben (B) aufschieben.
■
Befestigungsschrauben (B) mit Gabelschlüssel SW 8 fest
eindrehen.
B
K
5
