Montage

Montage
Achtung! – Wichtige Sicherheitshinweise für die Montage
Falsche Montage kann zu ernsthaften Verletzungen führen. Alle Montageanweisungen befolgen.
■
Prüfen Sie vor der Montage den Montageuntergrund auf Tragfähigkeit.
■
Sperren Sie den Montageort großräumig ab.
☞
Bohrgrößen und Befestigungsmaterial sind Empfehlungen; sie können Untergrundbedingt abweichend sein!

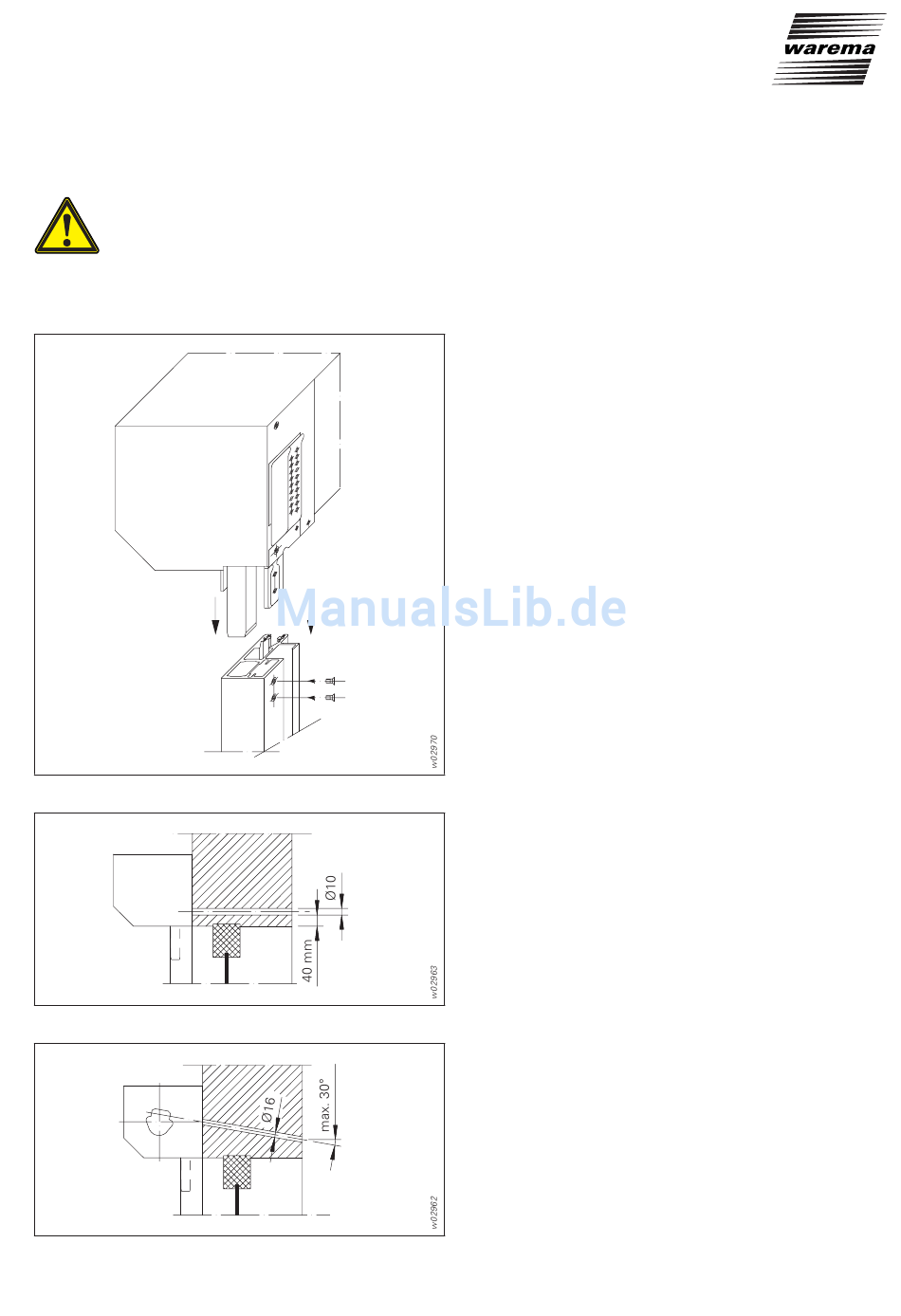

Abb. 1:
Abb. 2: Elektrobedienung
Abb. 3: Kurbelbedienung
M294201-01.010496/04.04.2005

Vorbereitung

Kasten-Adapter in Hohlkammer der Führungsschiene stecken
und mit Schrauben (4x) M5 x 12 DIN 965 (Zubehör) befesti-
gen (siehe Abb. 1).

Bedienungselement

– Durchführungsloch außen am Mauerwerk (bzw. Fenster)
anzeichnen.
– Durchführungsloch mit Bohrer (Bohrdurchmesser siehe
Abb. 2 und 3) bohren.
5
