Rollo exclusiv,
für Braas- und Delta-Wohndachfenster
Typen Galeria Komfort, Classic und Plus
Übersicht – Baureihe Galeria

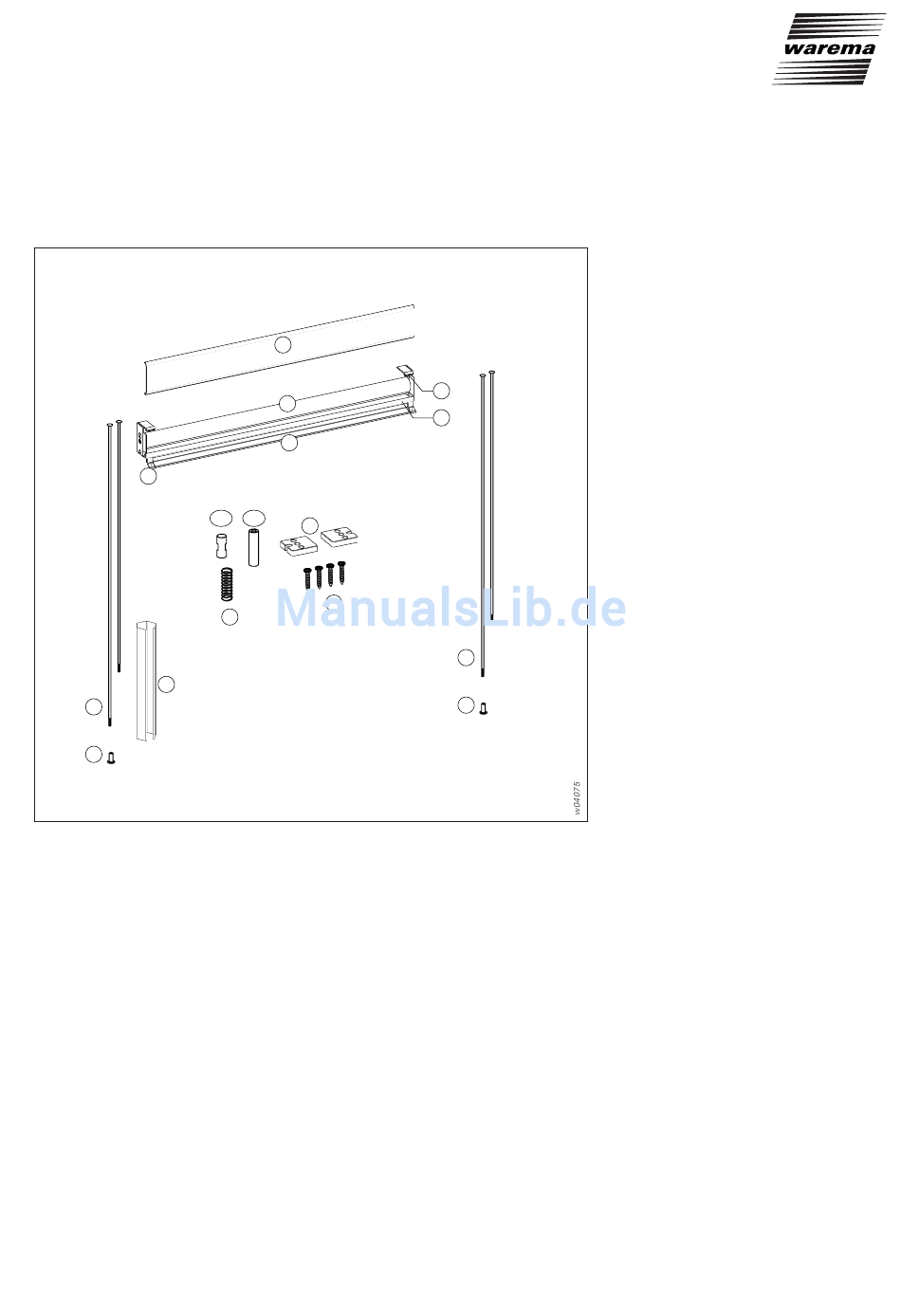

Um Ihnen die in nachfolgendem Text beschriebenen Bauteile zu veranschaulichen,
zeigen wir Ihnen diese auf nachfolgender Skizze.
E
SS
SP
SN
Abb. 6:
Übersicht
(B)
Behang
(BL)
Blende
(E)
Endkappe
(F)
Feder
(G)
Griffleiste
(H)
Blendenhalter
(LBL)
Lagerbolzen links, 45 mm
M695507-00/03.08.2004
BL
B
G
LBR
LBL
PL
S
F
(LBR)
Lagerbolzen rechts, 30 mm
(O)
Oberschiene
(PL)
Spannplatten
(S)
Schrauben
(SN)
Spannnippel
(SP)
Speichen
(SS)
Speichen-Spannschlüssel
Wichtige Hinweise
Bitte lesen Sie vor der Montage Ihres
Rollos die komplette Anleitung aufmerk-
sam durch.
Sollten Sie noch Fragen zum ordnungs-
gemäßen Gebrauch Ihres Rollos haben,
so klären Sie diese mit Ihrem WAREMA
Fachbetrieb ab.
Montieren Sie das Rollo erst, wenn das
Fenster im Dach eingebaut ist.
Beachten Sie bitte die abweichenden
Montageschritte für die verschiedenen
H
Fenstersysteme.
O
Außer den in dieser Anleitung beschrie-
benen Tätigkeiten dürfen an dem Rollo
keine Veränderungen, An- und Umbau-
ten vorgenommen werden.
■
Benötigtes Werkzeug
SP
Schere, Vorstecher bzw. Schlitzschrau-
bendreher (zur Demontage).
SN
Dieses Zeichen steht vor einer Ar-
beitsanleitung, welche Sie zum Han-
deln auffordert.
7
