Montage
Rollo exclusiv,
für Braas- und Delta-Wohndachfenster
Typen Atelier und Klassic/Light
Speichen befestigen
A
SP
E
SP
S

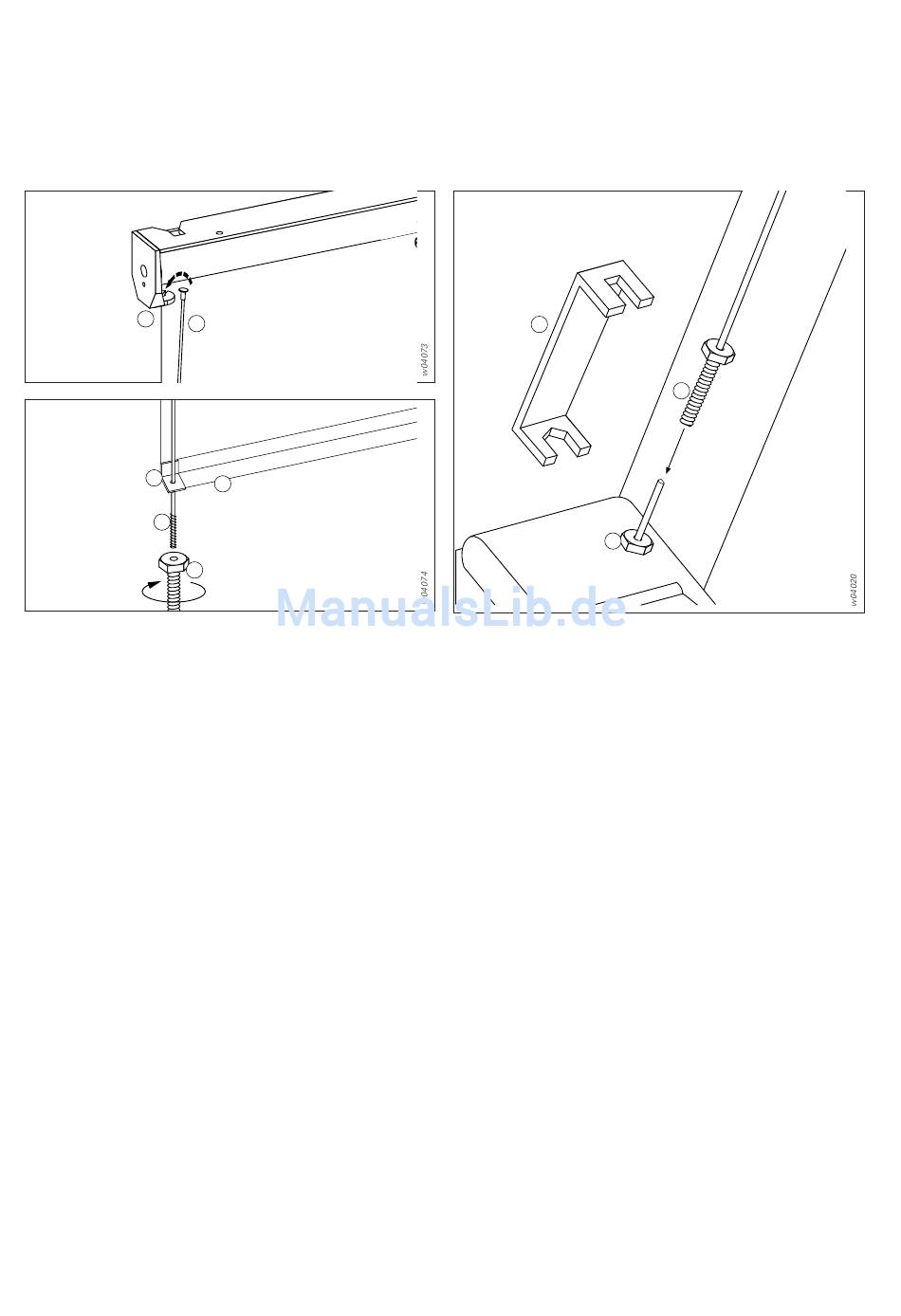

Abb. 4:
Speichen befestigen
■
Speichen (SP) durch die Endkappen (E) der Griffleiste (G)
stecken. Rollo-Stoff ggf. abwickeln. Spannschrauben (S)
so weit auf die Speichen drehen, dass noch ca. 2 mm
Speichengewinde sichtbar ist.
Achtung: Linksgewinde!
Hinweis: Bei feststehenden Fenster-Elementen (BA bis
Baureihe 48/90, BA-T, BK-T, BA-D unten) bzw. Atelier-
Fenstern mit eingelassener Griffkonsole (bis Baureihe 52/
82) Spannschrauben (S) so weit auf die Speichen drehen,
dass noch ca. 14 mm Speichengewinde sichtbar ist.
■
Speichen (SP) mit den Köpfen in die seitlichen Aufnahme-
schlitze (A) des Rollo-Trägerkastens einhängen, ggf. Rollo-
Stoff abrollen.
6
G
Speichen spannen
SS
S
Abb. 5:
Speichen spannen
■
Spannschrauben (S) in die dafür vorgesehenen Bohrungen
der Konsolen bzw. des Flügelrahmens (bei feststehenden
Fenster-Elementen ohne Griffstange) eindrehen und mit
dem Speichen-Spannschlüssel (SS) nachspannen.
Achtung! Hierbei Aufnahme am Trägerkasten nicht ver-
biegen!
Demontage
in umgekehrter Reihenfolge zur Montage.
S
M695507-00/03.08.2004
