Montage
Rollo exclusiv,
für Braas- und Delta-Wohndachfenster
Typen Galeria Komfort, Classic und Plus
Speichen befestigen
(nur bei BGK, BGC und DC, DK bis Baureihe 06/2000)
SP
SN
BK

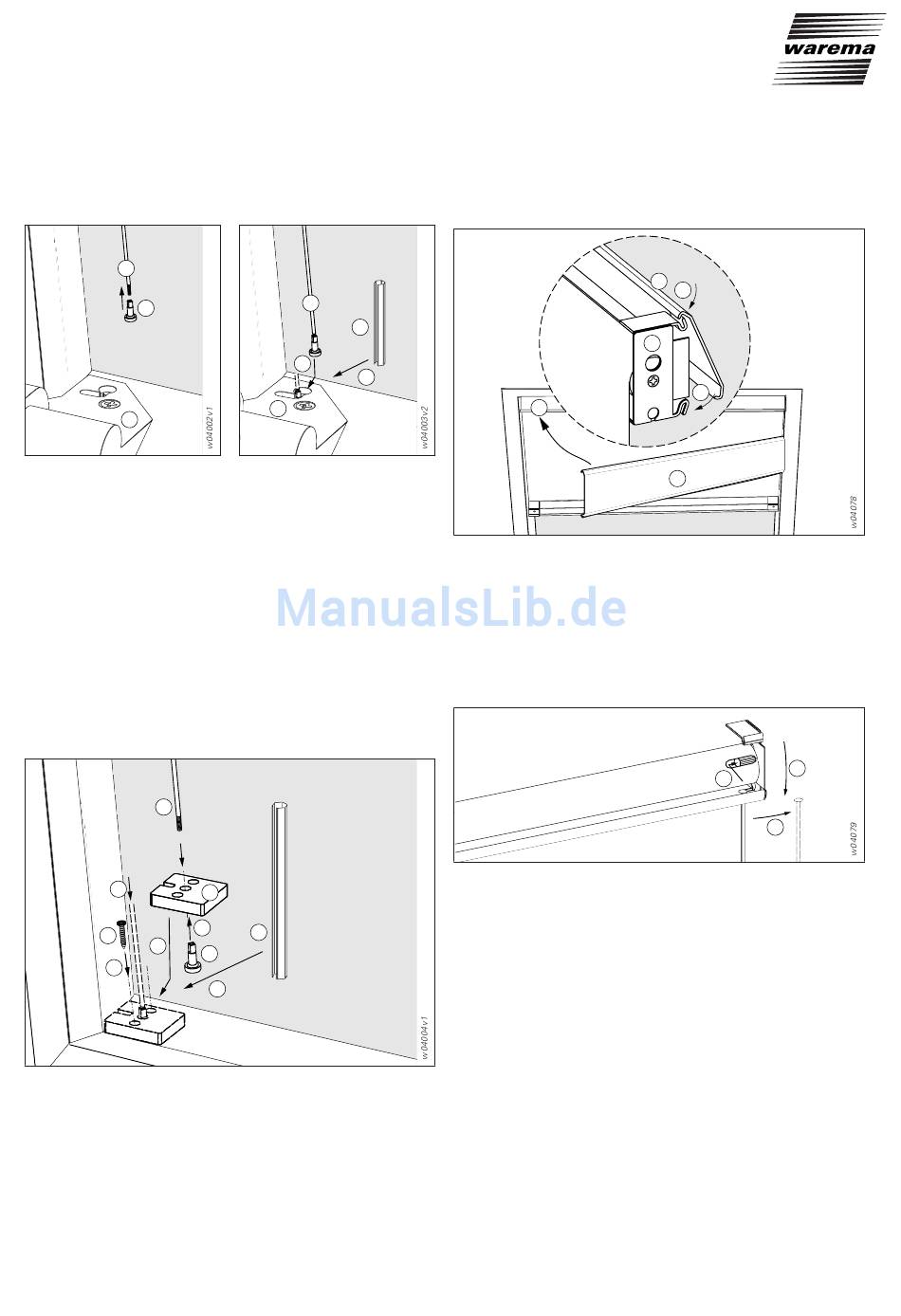

Abb. 10: Speichen befestigen
■
Spannnippel (SN) auf Speiche (SP) aufsetzen und
2 Umdrehungen aufschrauben.
■
Speiche (SP) durch das entsprechende Schlüsselloch der
Befestigungskonsole (BK) stecken und in Langloch ein-
schieben – Speiche festhalten und mit
Spannschlüssel (SS) spannen.
■
Vorgänge auf der Gegenseite wiederholen.
Speichen befestigen
(nur bei BGP und BGK, BGC ab Baureihe 06/2000)
SP
4.
S
2.
3.
Abb. 11: Speichen befestigen
■
Spannnippel (SN) von unten durch die mittlere Bohrung
der Spannplatte (PL) schieben.
■
Spannplatte (PL) seitlich am Flügelholm und an der Kante
anlegen und mit 2 Schrauben (S) auf dem Flügelholm be-
festigen.
■
Speiche (SP) auf Spannnippel (SN) aufsetzen, festhalten
und mit Spannschlüssel (SS) spannen.
M695507-00/03.08.2004
SP
SS
1.
2.
BK
PL
1.
SS
SN
5.
■
Vorgänge auf der Gegenseite wiederholen.
Blende befestigen
H
Abb. 12: Blende befestigen
■
Schutzfolie abziehen.
■
Blende (BL) von oben auf die Blendenhalter (H) aufsetzen
und einrasten lassen.
Demontage
Abb. 13: Demontage
■
Blende (BL) abziehen.
■
Speichen (SP) lösen.
■
Spannnippel (SN) abdrehen.
■
Behang ganz abwickeln und festhalten.
■
Speichen aus der Griffleiste (G) herausziehen.
■
Stoffwelle festhalten.
■
Mit einem kleinen Vorstecher oder Schlitzschraubendre-
her federnden Lagerbolzen in Richtung Fensterholm drü-
cken und Oberschiene nach unten ziehen.
Weitere Demontage in umgekehrter Reihenfolge zur
Montage.
BL
1.
H
2.
BL
3.
2.
1.
