Montage
Rollo exclusiv,
für Braas- und Delta-Wohndachfenster
Typen Galeria Komfort, Classic und Plus
Lieferumfang
1 Rollo, vormontiert in Oberschiene (O) mit Behang (B),
Griffleiste (G), Endkappen (E) mit Blendenhaltern (H)
1 Blende (BL)
2 Speichen lang (SP)
2 Speichen kurz (SP)
2 Spannnippel (SN)
2 Lagerbolzen (LBL), (LBR)
1 Feder (F)
1 Spannschlüssel (SS)
1 Montageanleitung
2 Spannplatten (PL)
4 Schrauben (S)
■
Kontrollieren Sie den Lieferumfang.
Sollten Teile fehlen oder beschädigt sein:
■
Wenden Sie sich bitte an den Lieferanten Ihres Rollos.
Vorbereitung
LBL

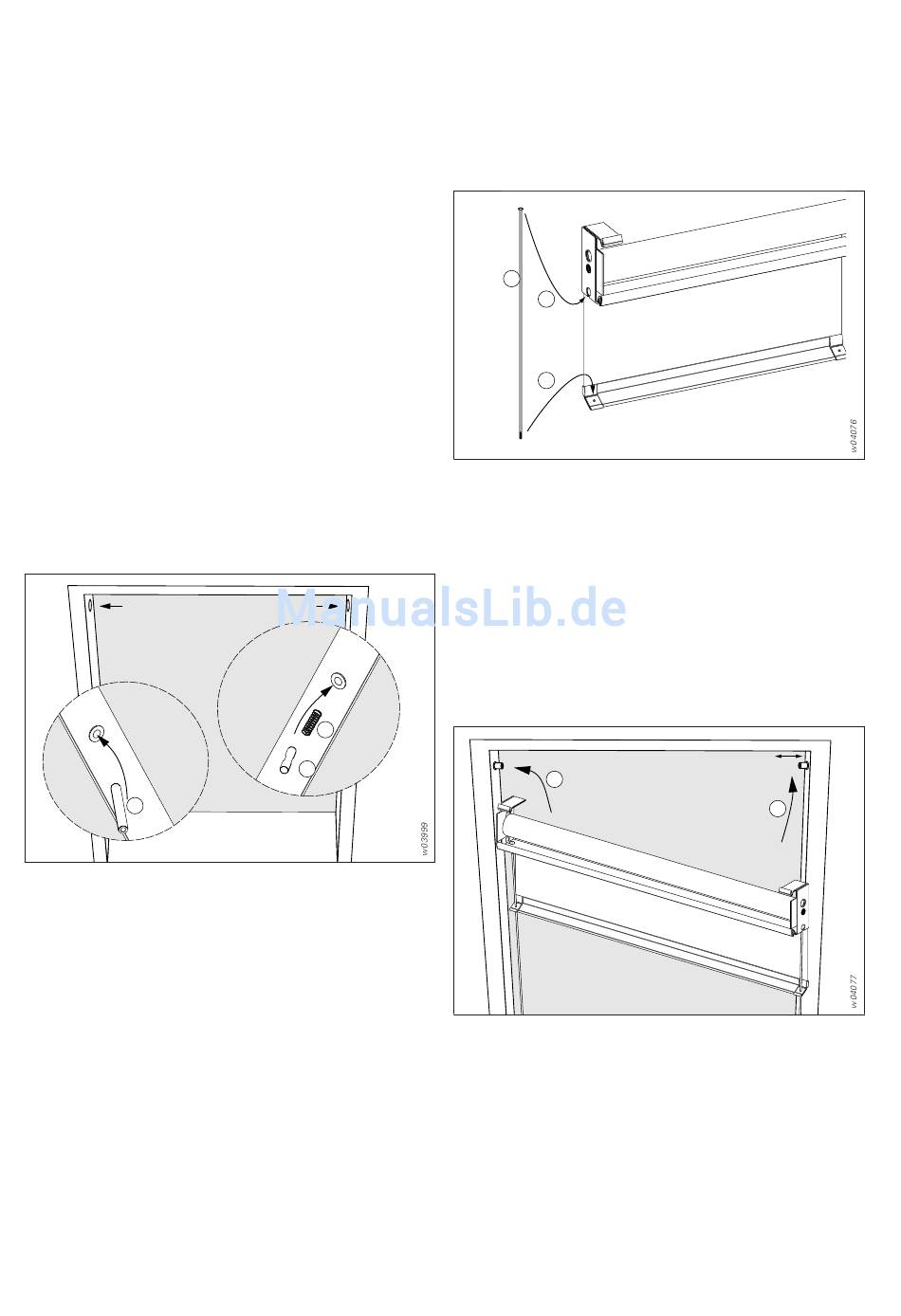

Abb. 7:
Lagerbolzen/Feder einsetzen
■
Langen Lagerbolzen (mit Bohrung in der Mitte) in den lin-
ken Flügelholm einsetzen.
■
Feder (F) mit kurzem Lagerbolzen (abgeflachte Seiten zei-
gen hierbei zur Scheibe und zum Raum) in den rechten
Flügelholm einsetzen.
Hinweis:
Die Lagerbolzen ragen ca. 10 mm aus dem Flügelholm.
8
Speiche einsetzen
Abb. 8:
■
■
■
■
Oberschiene befestigen
F
LBR
Abb. 9:
■
■
SP
2.
1.
Speichen einsetzen
Kurze Speichen ab Baureihe 06/2000, ansonsten lange
Speichen.
Speiche (SP) durch die Öffnung der Griffleiste (G) stecken.
Speichenteller seitlich in die Aufnahme der
Oberschiene (O) einhängen.
Vorgang auf der Gegenseite wiederholen.
1.
Oberschiene befestigen
Oberschiene (O) zuerst links auf den starren Lagerbolzen
aufstecken.
Federnden Lagerbolzen eindrücken und Oberschiene (O)
rechts soweit nach oben drücken, bis der Lagerbolzen in
der Oberschiene einrastet.
2.
M695507-00/03.08.2004
