RUGGEDCOM RMC40
Installationshandbuch

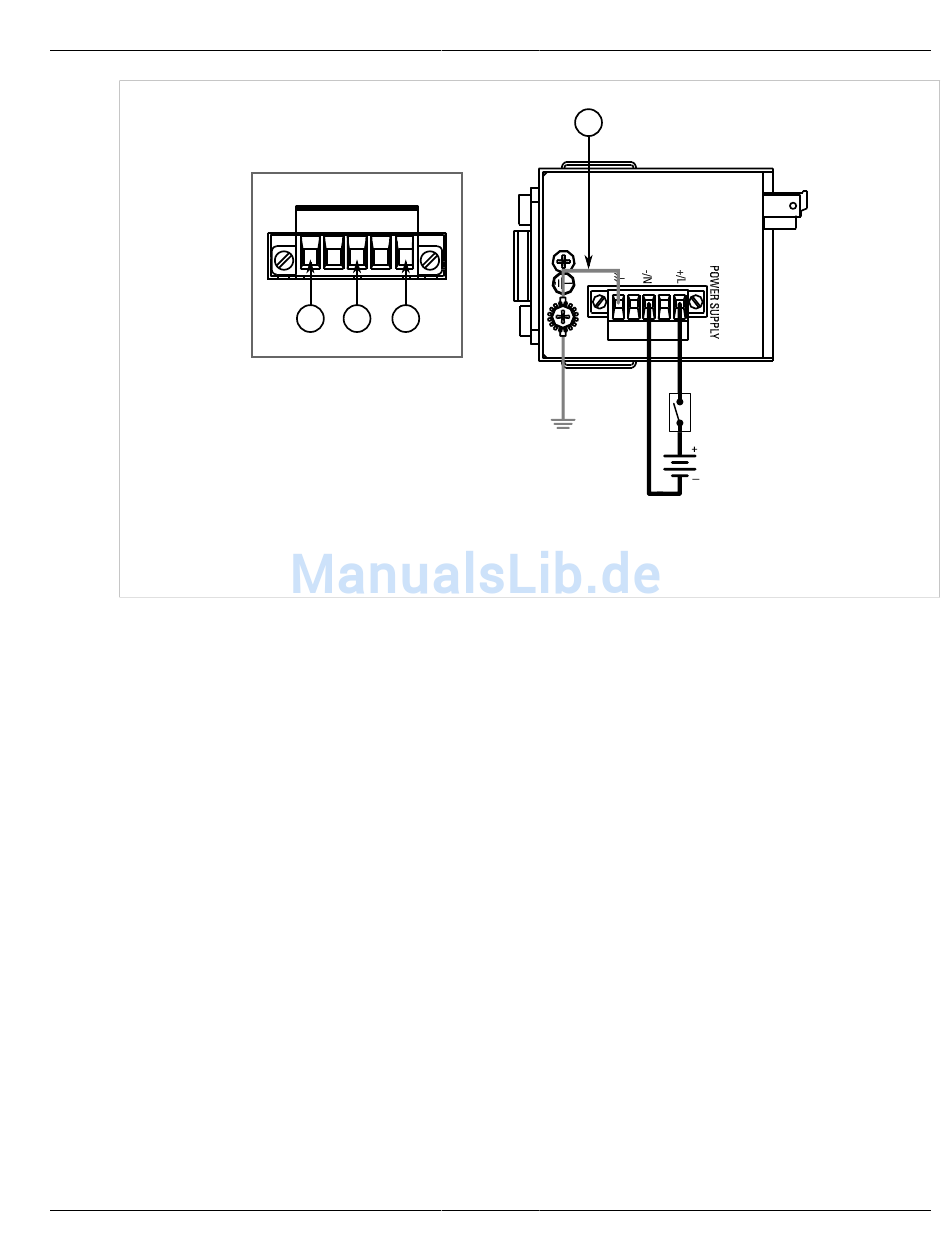

Abbildung 5: Verdrahtung der Reihenklemme
1. Klemme Plus/stromführend (+/L) 2. Klemme Minus/neutral (-/N) 3. Erdungsklemme für Überspannung 4. Geflochtenes
Erdungsband
2.
Verbinden Sie den Minusdraht von der Stromquelle mit der Klemme Minus/neutral (-/N) an der
Reihenklemme.
3.
Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen angemessenen Erdungsleiter die
Erdungsklemme für Überspannung mit dem Gehäusemasseanschluss. Die Erdungsklemme für Überspannung
dient als Erdungsleiter für alle im Gerät befindlichen Schutzschaltungen gegen Überspannung und transiente
Spannungen.
4.
Verbinden Sie die Erdungsklemme an der Stromquelle mit der Gehäusemasseklemme am Gerät.
Anschluss an Gleichstrom
1
2
3
4
Kapitel 2
Installation des Geräts
11
