UK

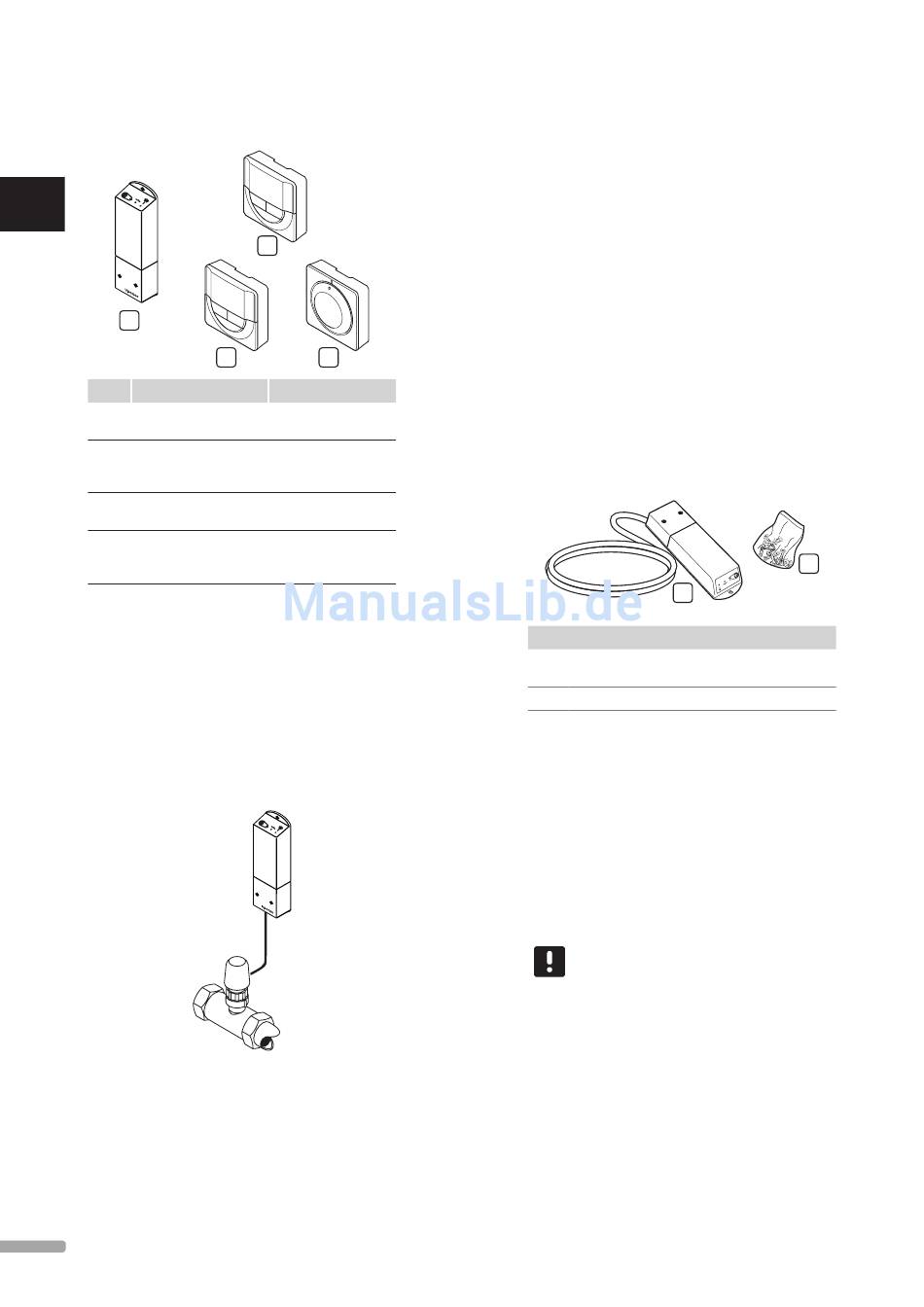

3.3 Bauteile Uponor Smatrix Space
CZ
DE
DK
EE
A
ES
Pos.
Uponor Bezeichnung
A
Uponor Smatrix Space
FI
Regelmodul X-161
B
Uponor Smatrix Wave
Raumfühler Prog.+RH
T-168
FR
C
Uponor Smatrix Wave
Raumfühler Dig T-166
HR
D
Uponor Smatrix Wave
Standard-Raumfühler
T-165
HU
Regelmodul
Das Regelmodul steuert den Stellantrieb für ein
Zweiwegeventil und einen Heiz-/Kühlausgang, die
IT
wiederum auf die Wärme-/Kühlzufuhr einwirken,
damit die Raumtemperatur anhand der Daten
geändert wird, die vom zugeordneten Raumfühler und
LT
Systemparametern übertragen werden.
In der nachstehenden Abbildung ist das Regelmodul mit
LV
angeschlossenem Zweiwegeventil-Stellantrieb (230 V)
zu sehen.
NL
NO
PL
PT
RO
RU
SE
SK
6
B
C
D
Beschreibung
Regelmodul
Programmierbarer
digitaler Raumfühler
mit Feuchtigkeitsfühler
Digitaler Raumfühler
Standard-Raumfühler
U P O N O R S M AT R I X S PA C E / S PA C E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
Uponor Smatrix Space Regelmodul X-161
Hauptleistungsmerkmale:
•
Potenzialfreie Kontakte (230 V, 5 A).
•
Elektronische Regelung des Zweiwegeventil-
Stellantriebs (230 V).
•
2-Wege-Verbindung mit bis einem Raumfühler
•
Heiz-/Kühl-Schaltmodul
•
Normale Überwachung der relativen Feuchtigkeit
• Niedrigere Raumtemperatur mit Nachabsenkung
Optionen:
•
Beliebige Anordnung und Ausrichtung bei der
Installation des Regelmoduls.
Komponenten des Regelmoduls
Die folgende Abbildung zeigt das Regelmodul und seine
Bestandteile.
A
Pos.
Beschreibung
A
Uponor Smatrix Space Controller X-161 (in GB
Netzkabel nicht im Lieferumfang enthalten)
B
Montagematerial
Raumfühler
Die Raumfühler kommunizieren mit dem Regelmodul
über Funk und werden einzeln verwendet. Alle arbeiten
mit demselben Batterietyp.
Das System ist für folgende Uponor Smatrix Raumfühler
ausgelegt:
•
Uponor Smatrix Wave Standard-Raumfühler T-165
•
Uponor Smatrix Wave Raumfühler Digital (T-166)
•
Uponor Smatrix Wave Raumfühler Prog.+RH T168
HINWEIS!
Der Fühler erfasst die Lufttemperatur
des Raumes und die Wärmestrahlung
der Umgebungsflächen sowie weiterer
Wärmequellen.
B
