5 E inbau Uponor Smatrix Space Regelmodul
CZ
DE
5.1 Platzierung des Regelmoduls
Orientieren Sie sich an den Hinweisen für die
DK
Vorbereitung der Montage (siehe Abschnitt 4.2) und
beachten Sie folgende Richtlinien zur Positionierung des
Regelmoduls:
EE
• Positionieren Sie das Regelmodul direkt über dem
Verteiler. Die Position des 230 V Netzanschlusses
ES
oder, falls örtlich vorgeschrieben, den
Anschlusskasten überprüfen.
• Vergewissern Sie sich, dass der Deckel des
FI
Regelmoduls leicht entfernt werden kann.
Vergewissern Sie sich, dass die Steckverbinder und
FR
Schalter leicht zugänglich sind.
5.2 Wandmontage des Regelmoduls
HR
Das Regelmodul wird in einem Paket mit Schrauben und
Dübeln geliefert.
HU
Schrauben und Dübel

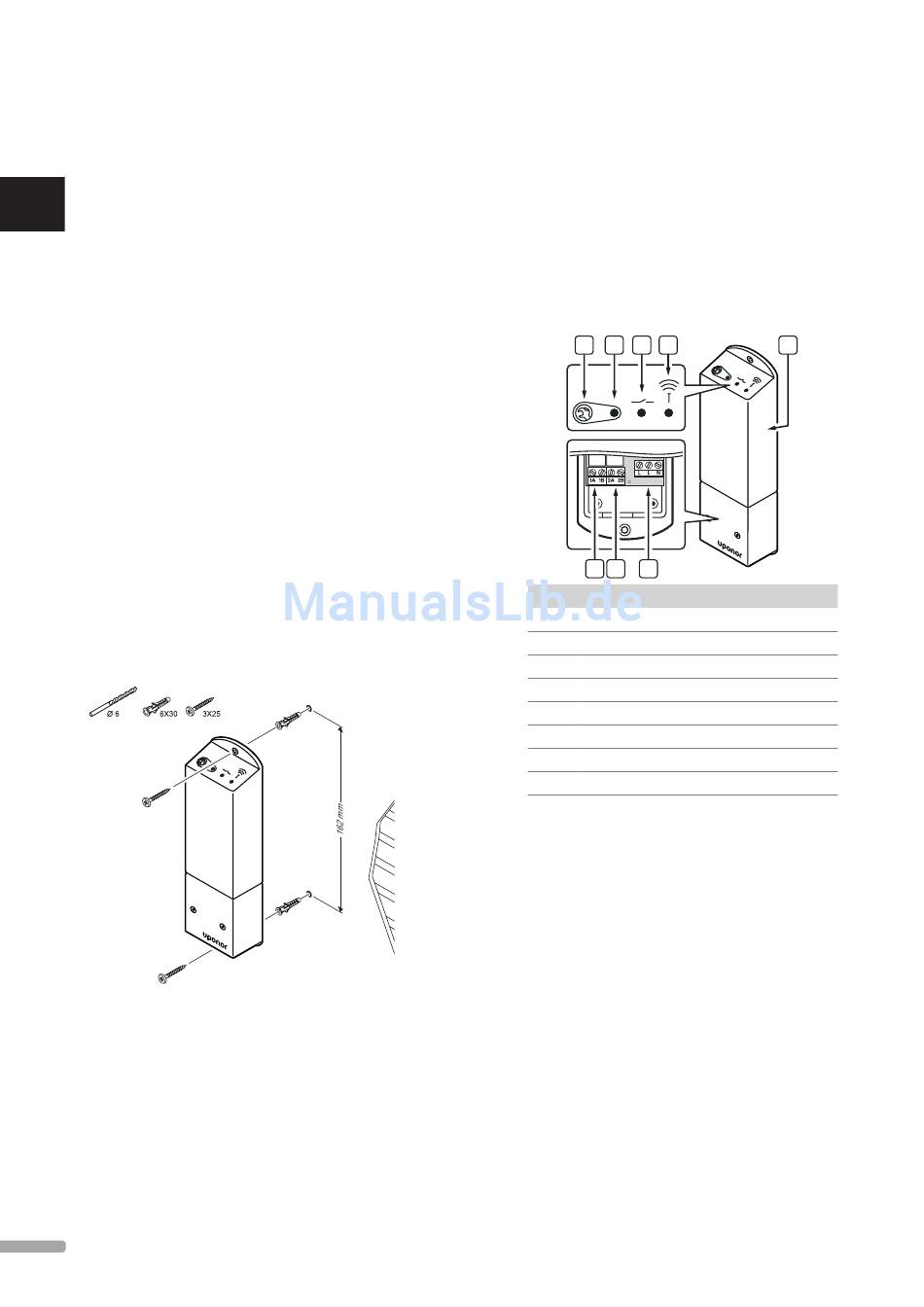

Nachfolgende Abbildung zeigt die Positionen der
Montagelöcher und wie das Modul mit Schrauben und
IT
Dübeln an der Wand zu befestigen ist.
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK
1 2
5.3 Anschluss der Komponenten am
Siehe Verdrahtungsplan am Ende dieses Dokuments.
Die folgende Abbildung zeigt die Innenseite des
Regelmoduls.
U P O N O R S M AT R I X S PA C E / S PA C E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
Regelmodul
B C
D E
F G H
Pos.
Beschreibung
A
Uponor Smatrix Space Regelmodul X-161
B
Taste für Zuordnung
C
LED, Relais 1
D
LED, Relais 2
E
LED, Funkverbindung
F
Relais 1 Anschluss, Stellantrieb
G
Relais 2 Anschluss, Heiz-/Kühlausgang
H
230 V AC 50 Hz
Netzstecker,
A
