3 Uponor Smatrix Space
Uponor Smatrix Space ist eine Einkanal-Einzelraum-
regelung für den Betrieb von Fußbodenheizungen
und Deckenkühlanlagen. Es empfiehlt sich bei der
Aufnahme einer neuen Zonen- oder Deckenkühlung in
ein vorhandenes Fußbodenheizsystem.
3.1
Systemüberblick
Uponor Smatrix Space besteht aus einem Einzelkanal-
Regelmodul und einem Raumfühler, der zur
Anforderung von Wärme/Kälte an einen Zweiwegeventil
(230 V) und optionale Bauteile angeschlossen ist.
Das Regelmodul steuert den Betrieb des Stellantriebs
und schaltet zwischen Heizen und Kühlen um, wenn
ein entsprechendes Signal eingeht, und startet bzw.
beendet die optionale Heizung oder Kühlung, sobald
ein entsprechender Bedarf besteht.
Das Uponor Smatrix Space System setzt sich aus
einem Regelmodul und unterschiedlichen Raumfühlern
zusammen.
•
Uponor Smatrix Space Regelmodul X-161
(Regelmodul)
Zusammen mit einem der folgenden Raumfühler:
•
Uponor Smatrix Wave Standard Raumfühler T--165
(Standard Raumfühler T-165)
•
Uponor Smatrix Wave Raumfühler Dig T-166
(digitaler Raumfühler T-166)
•
Uponor Smatrix Wave Raumfühler Prog.+RH T-168
(digitaler Raumfühler T-168)
Mit den unterschiedlichen Kombinationen lassen sich
folgende Systemvarianten realisieren:
•
Uponor Smatrix Space Kühlung
Heizung und Kühlung mit einem internen Fühler
für die relative Feuchtigkeit und einem optionalen
externen Fühler sowie Planungsfunktion (digitaler
Raumfühler T-168)
•
Uponor Smatrix Space Renovation
Heizung und Kühlung ohne Fühler für die relative
Feuchtigkeit, aber mit einem optionalen externen
Fühler (digitaler Raumfühler T-166)
•
Uponor Smatrix Space Renovation
Basisheizfunktion (Standard-Raumfühler T-165)
U P O N O R S M AT R I X S PA C E / S PA C E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
E i n k a n a l - R e g e l m o d u l

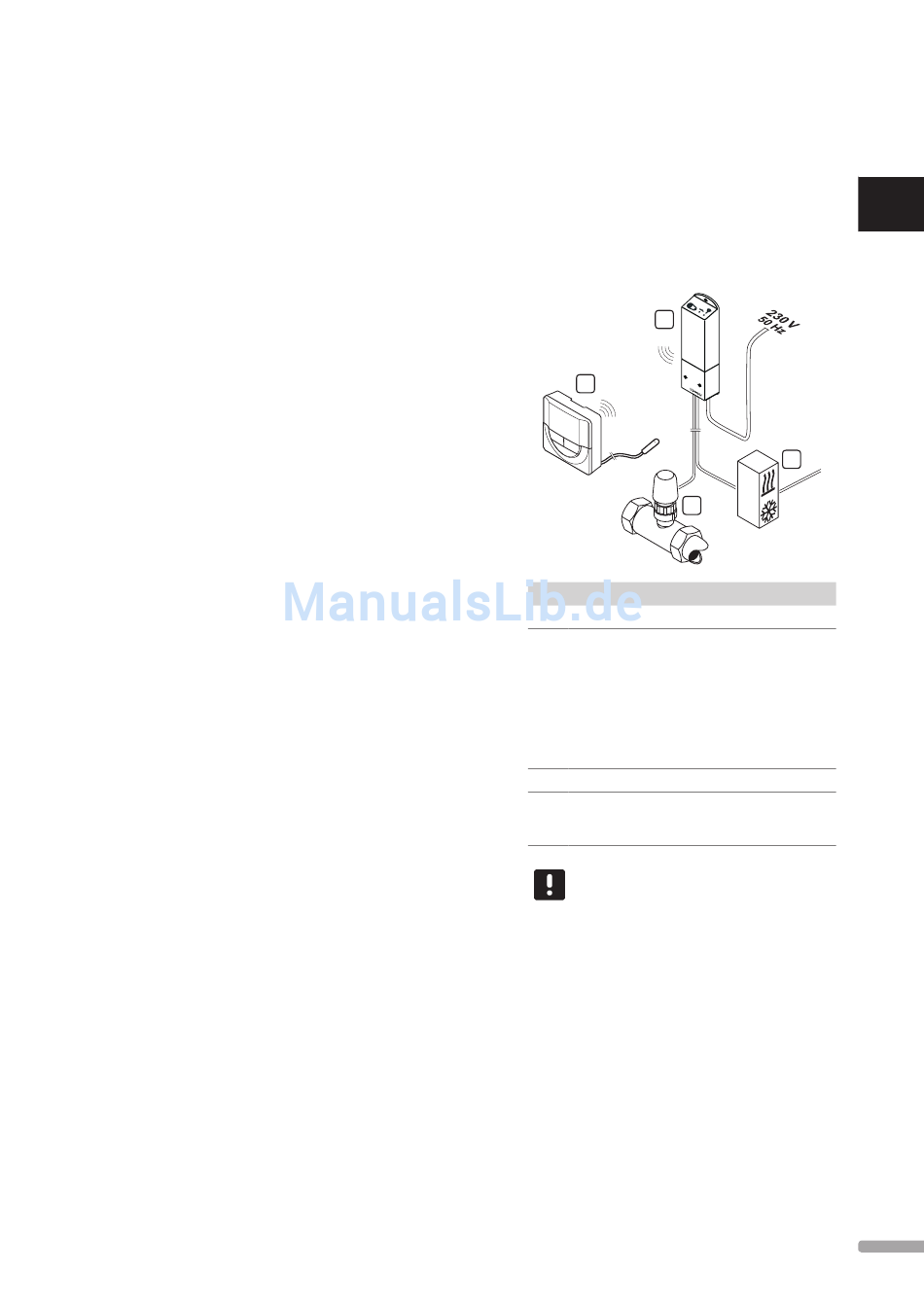

3.2 Beispiel eines Systems
In der nachstehenden Abbildung ist ein Beispiel für eine
Kühlanlage mit Uponor Smatrix Space zu sehen.
A
B
C
Pos.
Beschreibung
A
Uponor Smatrix Space Regelmodul X-161
B
Uponor Smatrix Wave Raumfühler Prog.+RH T-168
mit Bodentemperaturfühler
Der Bodentemperaturfühler wird zur Begrenzung
der Fußbodentemperatur unabhängig von der
Zimmertemperatur verwendet. Der Raumfühler kann
auch in Verbindung mit einem externen Fühler wie
etwa einem Außenfühler oder Fernfühler eingesetzt
werden.
C
Zweiwegeventil-Stellantrieb (230 V)
D
Externe Heiz-/Kühlanlage (Frempprodukt, in der
Abbildung nur schematisch dargestellt), z.B. ein
Dreiwegeumschaltventil
HINWEIS!
Der Bodentemperaturfühler kann an die
digitalen Raumfühler T-166 und T-168
angeschlossen werden. Die Begrenzung
der Fußbodentemperatur wird über das
Raumfühlermenüsystem aktiviert.
Zum Beispiel kann die Einstellung einer Max.-
Temperatur bei hohem Heizbedarf zu hohe
Temperaturen verhindern, was besonders bei
Anlagen mit empfindlichen Bodenbelägen
wichtig ist. Mithilfe der Min.-Temperatur
können Sie einen gefliesten Boden auch dann
warm halten, wenn im Raum kein genereller
Heizbedarf vorliegt.
UK
CZ
DE
DK
EE
ES
FI
D
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK
5
