5.1 Elektrischer Anschluß
2 Schwimmerschalter, Seite 39
Warnung
Vor Beginn der Arbeiten an der Anlage ist die Span-
nungsversorgung abzuschalten und der Hauptschal-
ter in Stellung 0 zu verriegeln.
Es muss jede externe Spannungsversorgung zur
Anlage abgeschaltet sein, bevor die Arbeiten durch-
geführt werden dürfen.
Abb. 1 auf Seite 39.
Diese Abbildungen zeigen alle elektrischen Verbindungen, die bei
der Montage des LC 108 für Direktanlauf, 2 Schwimmerschalter,
vorgenommen werden müssen.
Abb. 2 auf Seite 40.
Diese Abbildung zeigt alle elektrischen Verbindungen, die bei der
Montage des LC 108 für Stern-Dreieck-Anlauf, 2 Schwimmer-
schalter, vorgenommen werden müssen.
Warnung
Das Steuergerät LC 108 muß in Übereinstimmung
mit den für das jeweilige Einsatzgebiet geltenden
Vorschriften angeschlossen werden.
Es ist darauf zu achten, daß die auf dem Leistungsschild angege-
benen elektrischen Daten mit der vorhandenen Stromversorgung
übereinstimmen.
Alle Kabel/Leitungen müssen durch die Pg-Verschraubungen und
Dichtungen geführt werden (IP65).
Die maximale Vorsicherung ist dem Leistungsschild zu entneh-
men.
Falls erforderlich muß in Übereinstimmung mit den örtlichen Vor-
schriften ein externer Netzschalter installiert werden.
Falls der PTC-Widerstand/Thermoschalter des
Motors angeschlossen wird, muß die werkseitig mon-
Achtung
tierte Kurzschlußbrücke unbedingt entfernt werden
(Klemme T11-T21).
Die Einphasenmotoren müssen an einen externen Betriebskon-
densator und in gewissen Fällen auch an einen Anlaufkondensa-
tor angeschlossen werden. Weitere Informationen über Konden-
satoren sind der Montage- und Betriebsanleitung der
betreffenden Pumpe zu entnehmen.
Warnung
Schwimmerschalter oder Elektroden, die in einem
explosionsgefährdeten Bereich montiert werden,
müssen unbedingt über eine EEx-Barriere ange-
schlossen werden, z.B. Grundfos Nummer
96440300.
Die EEx-Barriere selbst darf nicht im explosionsge-
fährdeten Bereich montiert werden.
Ausrüstung, die in explosionsgefährdeten Bereichen
eingesetzt wird, muß in jedem Einzelfall für den
jeweiligen Montageort zugelassen werden. Die
Kabel, die in den explosionsgefährdeten Bereich
geführt werden, müssen in Übereinstimmung mit den
örtlichen Vorschriften gelegt werden.
Es müssen Schwimmerschalter des gleichen Typs
wie Grundfos Produkt-Nr. 96003332 oder 96003695
verwendet werden, d.h.
Hinweis Schwimmerschalter mit Kontakten mit Goldauflage,
die für niedrige Spannungen und Ströme
(40 V/100 mA) geeignet sind. Alle EEx-zugelassenen
Schwimmerschalter sind auch verwendbar.
Der Schwimmerschalter ist als ein Schließer, d.h. braune und
schwarze Leitung, anzuschließen. Gilt für die Schwimmerschalter
mit Grundfos Produkt-Nr. 96003332 oder 96003695.
6
und 40.
Zeichenerklärung zur Abb. 1
40:
Pos. Beschreibung
Schwimmerschalter zum Ein-/Ausschal-
1
ten der Pumpe.
Schwimmerschalter für Hochwasser-
2
alarm.

5.2 Einstellung

2 Schwimmerschalter, Seite 39

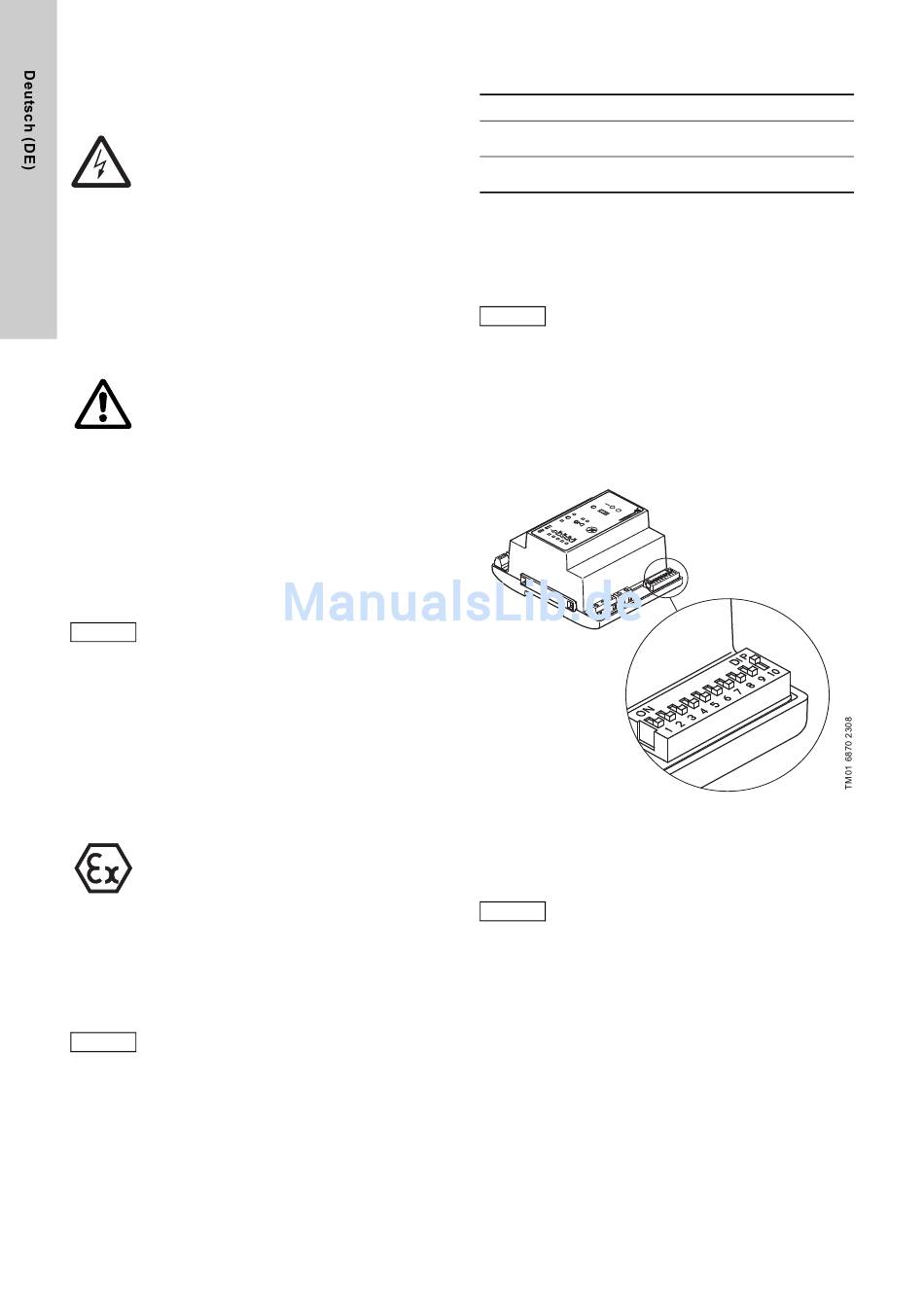

Das Modul CU 211 hat einen 10-poligen DIP-Schalter, der sich
unten rechts befindet, siehe Abb. 5.
Bei der Einstellung des DIP-Schalters muß das Steu-
ergerät unbedingt spannungslos sein.
Achtung
Dadurch wird die korrekte Konfiguration bei der Wie-
derinbetriebnahme sichergestellt.
Die Einstellung des DIP-Schalters bietet die folgenden Möglich-
keiten:
• Wahl der Einschaltverzögerung und des automatischen Pum-
pentestlaufes (Schalter 4),
• Einstellung der Nachlaufzeit (Schalter 5, 6 und 7),
• Wahl der automatischen Alarmmeldequittierung (Schalter 9),
• Wahl der automatischen Wiedereinschaltung (Schalter 10).
Abb. 5
Den DIP-Schalter wie in Abb. 5
Die einzelnen Schalter (1 bis 10) des DIP-Schalters lassen sich in
Stellung OFF oder ON bringen.
Der DIP-Schalter darf nur auf die in diesem Abschnitt
beschriebenen Schalter-Kombinationen eingestellt
Hinweis
werden.
auf Seite 39 und Abb. 2 auf Seite
Klemmen-Nr.
11-12
31-32
und 40.
gezeigt einstellen.
