4.3 Montage von LC 108 für Stern-Dreieck-Anlauf
Vor der Montage müssen eventuelle Transportsicherungen vom
Gehäuse entfernt werden.
Das LC 108 wie folgt montieren:
• an einer ebenen Wandfläche befestigen,
• mit den Pg-Verschraubungen nach unten anbringen
(zusätzliche Pg-Verschraubungen, falls erforderlich, müssen
in der Gehäusebodenplatte montiert werden),
• mit Schrauben durch die vier Montagelöcher in der Rückwand
des Gehäuses befestigen, siehe Abb. 3. Die Montagelöcher
müssen mit einem 4 mm Bohrer angebohrt werden.
Schrauben einsetzen und fest anziehen. Die mitgelieferten
Kunststoffkappen auf die Schrauben montieren (IP65).

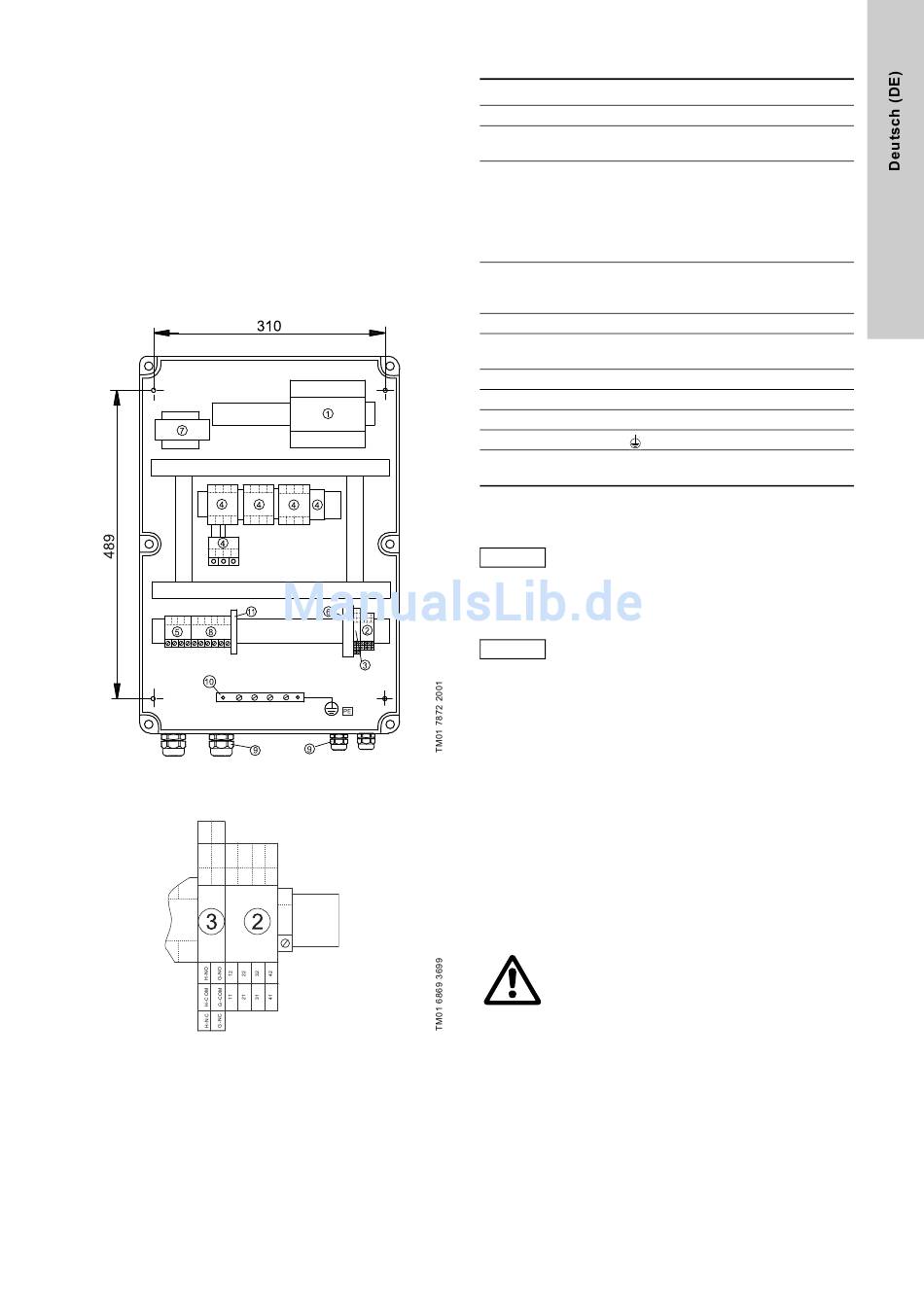

Abb. 3 zeigt den inneren Aufbau des LC 108 für Stern-Dreieck-
Anlauf.
Abb. 3
Abb. 4 zeigt die Klemmen in Pos. 2 und 3.
Abb. 4
Zeichenerklärung zu den Abbildungen
Pos.

Beschreibung

1 Modul CU 211.
Klemmenreihe für Niveaueingänge
2
(11-12, 21-22, 31-32, 41-42).
Klemmenreihe mit:
• Ausgang für den externen Alarmgeber für Hochwas-
seralarm (H-NC, H-COM, H-NO) (nur bestimmte Vari-
3
anten),
• Ausgang für den externen Alarmgeber für Sammela-
larmmeldung (G-NC, G-COM, G-NO).
Kontakte für Stern-Dreieck-Anlauf und Motorschutz-
4 relais (Kontakte, angebautes Thermorelais und
Zeitrelais).
5 Klemmenreihe für Versorgungsspannung.
Sicherungshalter für Steuerstromsicherungen
6
(2 oder 3 in Abhängigkeit der Spannungsvariante).
7 Trenntransformator.
8 Klemmenreihe für Pumpenanschluß.
9 Pg-Verschraubungen.
10 Erdungsschiene (
PE
Eingang für den PTC-Widerstand/Thermoschalter des
11
Motors (T11-T21)
Ist der Abstand zwischen Steuergerät und Sammel-
schacht größer 20 m, wird empfohlen, keine Elektro-
den zu verwenden, weil Probleme beim Zurücksen-
den der Signalwerte an das Steuergerät auftreten
Hinweis
können.
In diesen Fällen wird der Einsatz von Schwimmer-
schaltern empfohlen
Zwischen dem Steuergerät und den Schwimmer-
Hinweis schaltern können Kabel bis zu 100 m Länge verwen-
det werden.n.

5. Anlagen mit 2 Schwimmerschaltern

Beschreibung (siehe auch Seite
Die Pumpe wird vom Flüssigkeitsstand im Sammelschacht
gesteuert.
• Wenn der Schwimmerschalter, Pos. 1, Flüssigkeit registriert,
wird die Pumpe eingeschaltet.
• Wenn der Schwimmerschalter, Pos. 1, keine Flüssigkeit regis-
triert, wird die Pumpe nach der Nachlaufzeit (läßt sich einstel-
len) ausgeschaltet.
• Der oberste Schwimmerschalter, Pos. 2, aktiviert den Hoch-
wasseralarm.
Vor Beginn der Arbeit an Pumpen, die zur Förderung
von gesundheitsschädlichen Medien eingesetzt wer-
den, muß eine sorgfältige Reinigung/Entlüftung der
Pumpen, Sammelschächte usw. in Übereinstim-
mung mit den örtlichen Vorschriften durchgeführt
werden.
Vor jedem Eingriff im LC 108 oder Arbeit an Pumpen,
Sammelschächten usw. muß die Versorgungsspan-
nung unbedingt allpolig abgeschaltet sein. Es muß
sichergestellt werden, daß diese nicht versehentlich
wieder eingeschaltet werden kann.
3 und 4:
).
39 oder 40):
5
