ML-2 Installationsanleitung 4189341014 DE

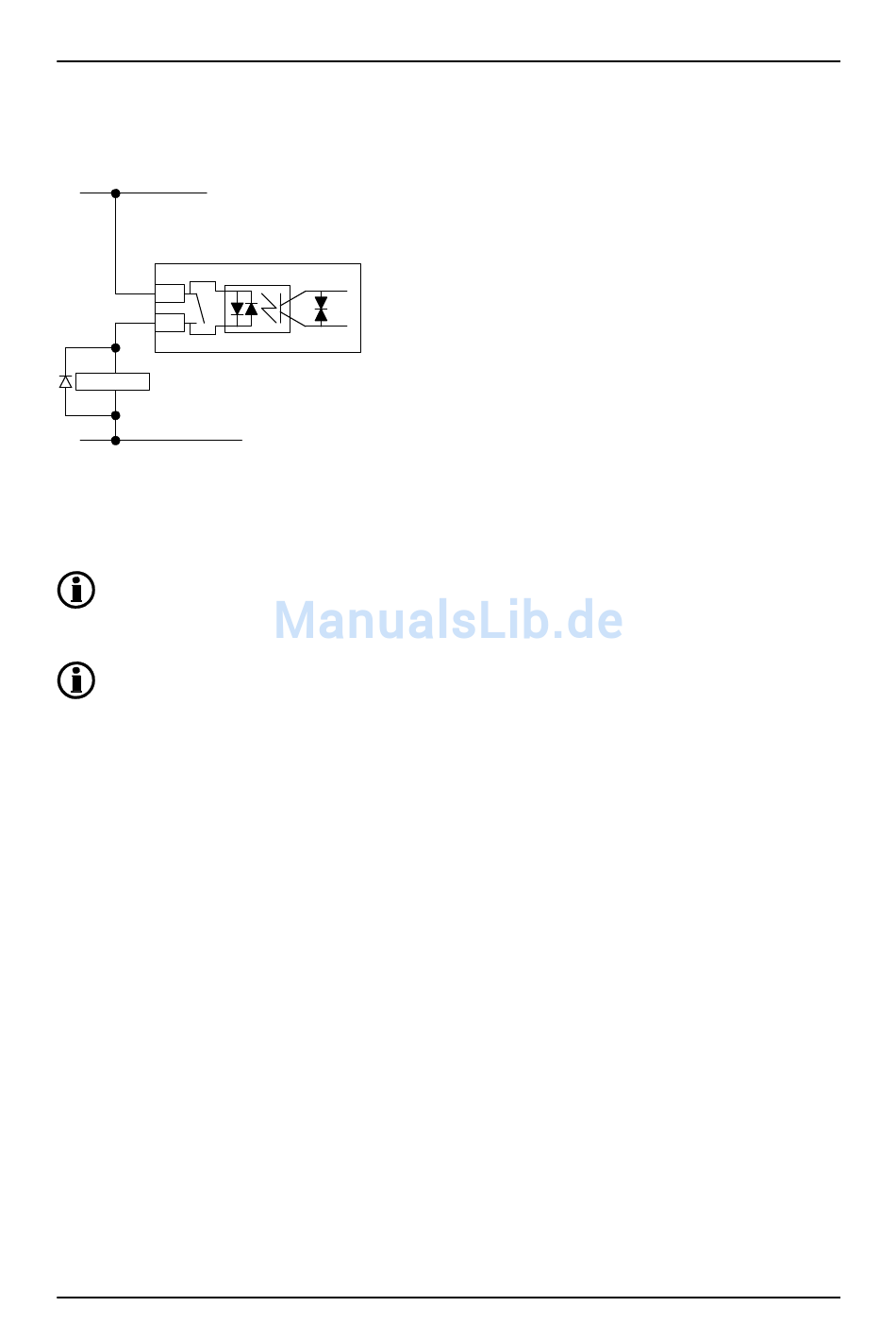

6.1.22 Stoppmagnet mit Drahtbruchüberwachung (Option M4)
+12/24V DC
Multi-line 2
123
124
A1
Stop coil
A2
0V DC
Zur Vermeidung fehlerhafter Aktivierung des Stoppmagneten durch den Überwachungskreis zu
vermeiden, müssen folgende Spezifikationen eingehalten werden:
24 V DC: I >10 mA/R
AN
12 V DC: I >10 mA/R
AN
Die Freilaufdiode wird benötigt.
DEIF A/S
<1650 Ω
SPULE
<800 Ω
SPULE
Anschluss
