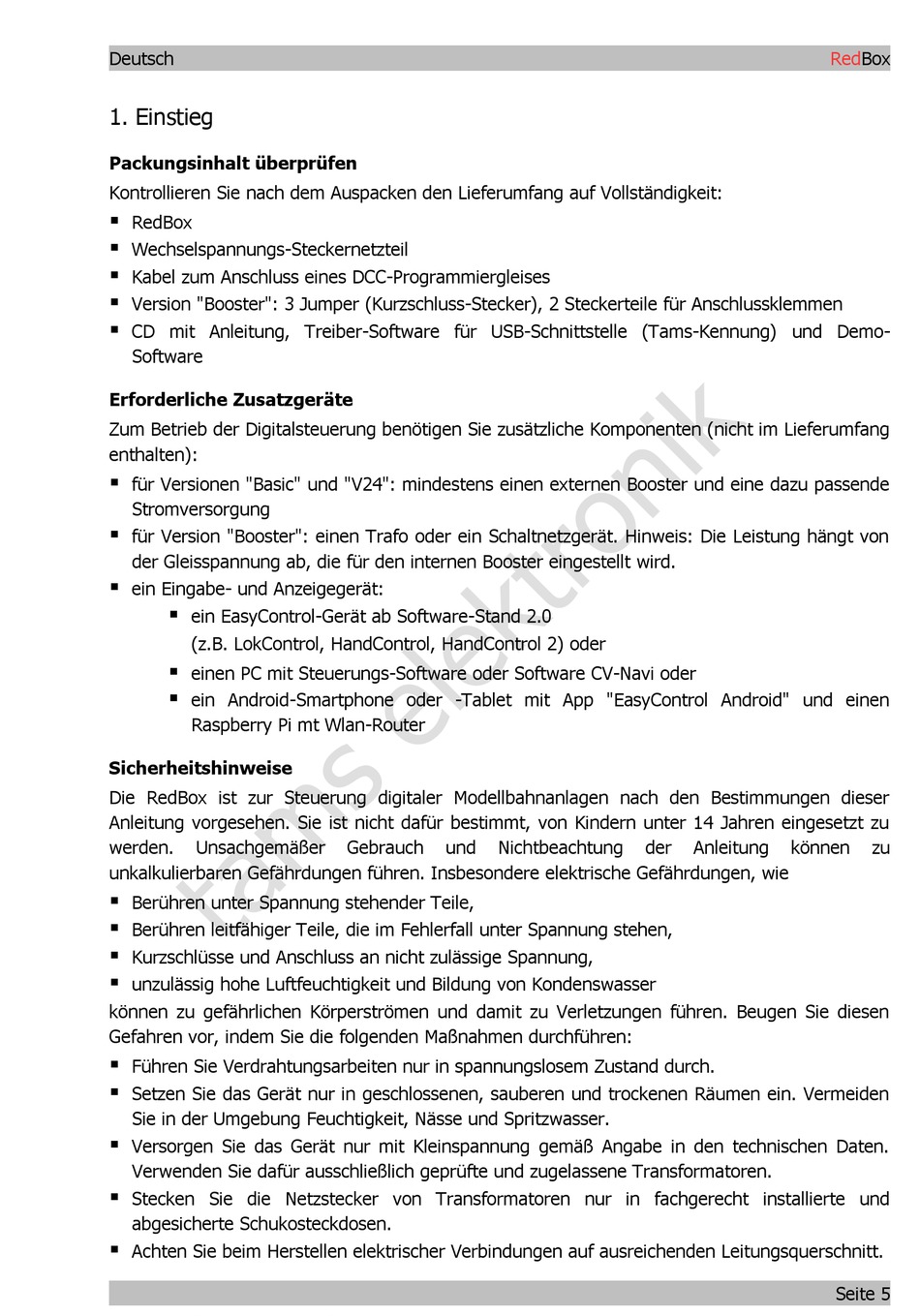

1. Einstieg

Packungsinhalt überprüfen
Kontrollieren Sie nach dem Auspacken den Lieferumfang auf Vollständigkeit:
RedBox
Wechselspannungs-Steckernetzteil
Kabel zum Anschluss eines DCC-Programmiergleises
Version "Booster": 3 Jumper (Kurzschluss-Stecker), 2 Steckerteile für Anschlussklemmen
CD mit Anleitung, Treiber-Software für USB-Schnittstelle (Tams-Kennung) und Demo-
Software
Erforderliche Zusatzgeräte
Zum Betrieb der Digitalsteuerung benötigen Sie zusätzliche Komponenten (nicht im Lieferumfang
enthalten):
für Versionen "Basic" und "V24": mindestens einen externen Booster und eine dazu passende
Stromversorgung
für Version "Booster": einen Trafo oder ein Schaltnetzgerät. Hinweis: Die Leistung hängt von
der Gleisspannung ab, die für den internen Booster eingestellt wird.
ein Eingabe- und Anzeigegerät:
ein EasyControl-Gerät ab Software-Stand 2.0
(z.B. LokControl, HandControl, HandControl 2) oder
einen PC mit Steuerungs-Software oder Software CV-Navi oder
ein Android-Smartphone oder -Tablet mit App "EasyControl Android" und einen
Raspberry Pi mt Wlan-Router

Sicherheitshinweise

Die RedBox ist zur Steuerung digitaler Modellbahnanlagen nach den Bestimmungen dieser
Anleitung vorgesehen. Sie ist nicht dafür bestimmt, von Kindern unter 14 Jahren eingesetzt zu
werden.
Unsachgemäßer
unkalkulierbaren Gefährdungen führen. Insbesondere elektrische Gefährdungen, wie
Berühren unter Spannung stehender Teile,
Berühren leitfähiger Teile, die im Fehlerfall unter Spannung stehen,
Kurzschlüsse und Anschluss an nicht zulässige Spannung,
unzulässig hohe Luftfeuchtigkeit und Bildung von Kondenswasser
können zu gefährlichen Körperströmen und damit zu Verletzungen führen. Beugen Sie diesen
Gefahren vor, indem Sie die folgenden Maßnahmen durchführen:
Führen Sie Verdrahtungsarbeiten nur in spannungslosem Zustand durch.
Setzen Sie das Gerät nur in geschlossenen, sauberen und trockenen Räumen ein. Vermeiden
Sie in der Umgebung Feuchtigkeit, Nässe und Spritzwasser.
Versorgen Sie das Gerät nur mit Kleinspannung gemäß Angabe in den technischen Daten.
Verwenden Sie dafür ausschließlich geprüfte und zugelassene Transformatoren.
Stecken Sie die Netzstecker von Transformatoren nur in fachgerecht installierte und
abgesicherte Schukosteckdosen.
Achten Sie beim Herstellen elektrischer Verbindungen auf ausreichenden Leitungsquerschnitt.
Gebrauch
und
Nichtbeachtung
der
Anleitung
können
RedBox
zu
