RedBox

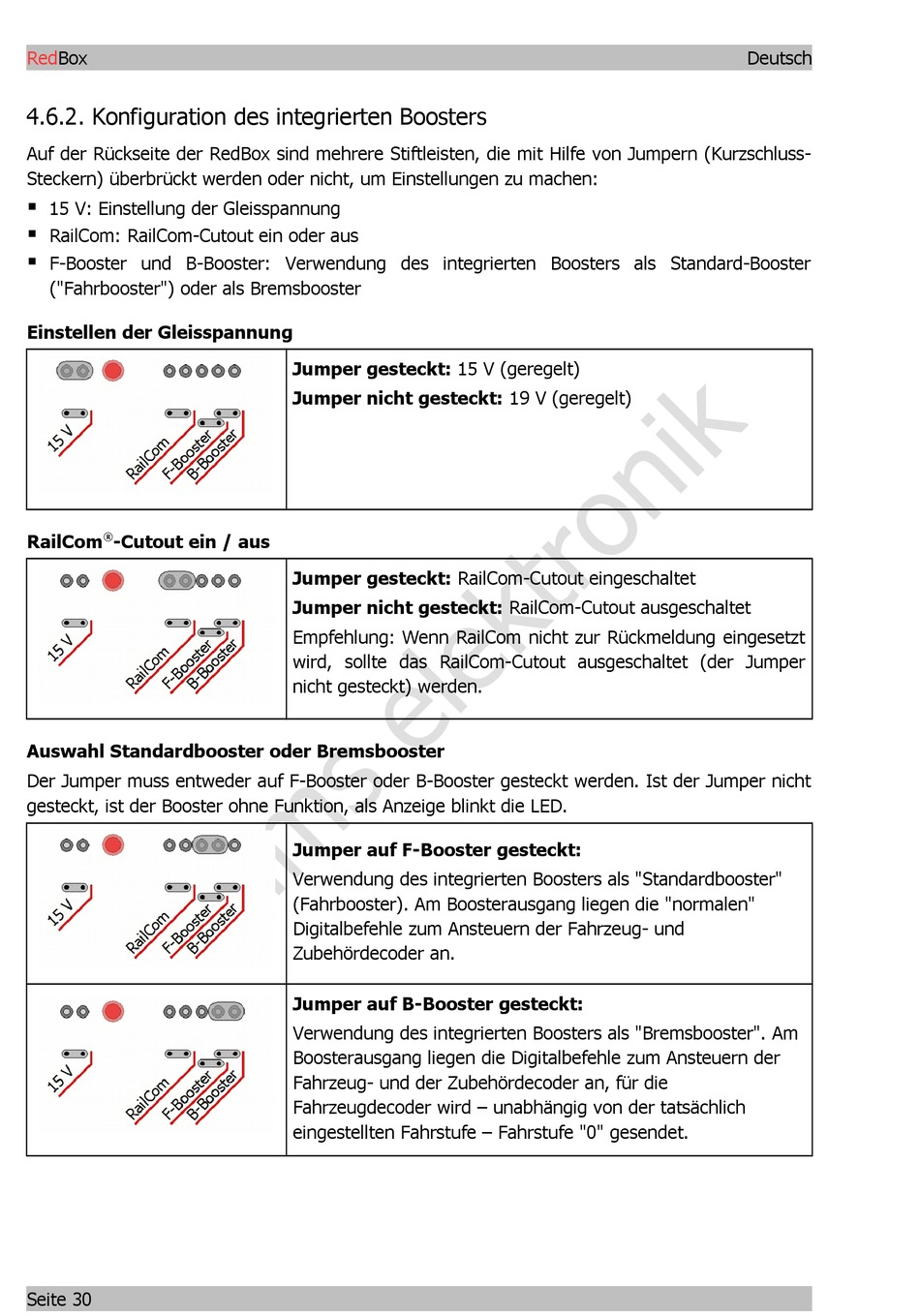

4.6.2. Konfiguration des integrierten Boosters
Auf der Rückseite der RedBox sind mehrere Stiftleisten, die mit Hilfe von Jumpern (Kurzschluss-
Steckern) überbrückt werden oder nicht, um Einstellungen zu machen:
15 V: Einstellung der Gleisspannung
RailCom: RailCom-Cutout ein oder aus
F-Booster und B-Booster: Verwendung des integrierten Boosters als Standard-Booster
("Fahrbooster") oder als Bremsbooster
Einstellen der Gleisspannung
RailCom
®
-Cutout ein / aus
Auswahl Standardbooster oder Bremsbooster
Der Jumper muss entweder auf F-Booster oder B-Booster gesteckt werden. Ist der Jumper nicht
gesteckt, ist der Booster ohne Funktion, als Anzeige blinkt die LED.
Seite 30
Jumper gesteckt: 15 V (geregelt)
Jumper nicht gesteckt: 19 V (geregelt)
Jumper gesteckt: RailCom-Cutout eingeschaltet
Jumper nicht gesteckt: RailCom-Cutout ausgeschaltet
Empfehlung: Wenn RailCom nicht zur Rückmeldung eingesetzt
wird, sollte das RailCom-Cutout ausgeschaltet (der Jumper
nicht gesteckt) werden.
Jumper auf F-Booster gesteckt:
Verwendung des integrierten Boosters als "Standardbooster"
(Fahrbooster). Am Boosterausgang liegen die "normalen"
Digitalbefehle zum Ansteuern der Fahrzeug- und
Zubehördecoder an.
Jumper auf B-Booster gesteckt:
Verwendung des integrierten Boosters als "Bremsbooster". Am
Boosterausgang liegen die Digitalbefehle zum Ansteuern der
Fahrzeug- und der Zubehördecoder an, für die
Fahrzeugdecoder wird – unabhängig von der tatsächlich
eingestellten Fahrstufe – Fahrstufe "0" gesendet.
