4.7. s88-Rückmeldemodule
Insgesamt können Sie bis zu 52 s88-Rückmelder oder s88-kompatible Module (mit max. 832
Kontakten) anschließen. Rückmeldemodule mit Anschlüssen entsprechend dem Standard s88-N
können Sie direkt mit Hilfe von Patchkabeln mit RJ 45-Anschlüssen anschließen. Um ältere s88-
Rückmeldemodule mit 6-poligen Stiftleisten an die RedBox anzuschließen, benötigen Sie einen
Adapter s88-A-SR oder s88-A-BR. Beachten Sie auch die Anleitung des s88-Moduls!
à Abschnitt 11: Hintergrundinformationen
Beachten Sie:
!
Es sind s88-Rückmeldemodule
Kontaktbelegungen nicht dem Standard s88-N entspricht. Diese sollten Sie nicht an die RedBox
anschließen. Bei Inbetriebnahme
angeschlossenen Modulen entstehen!

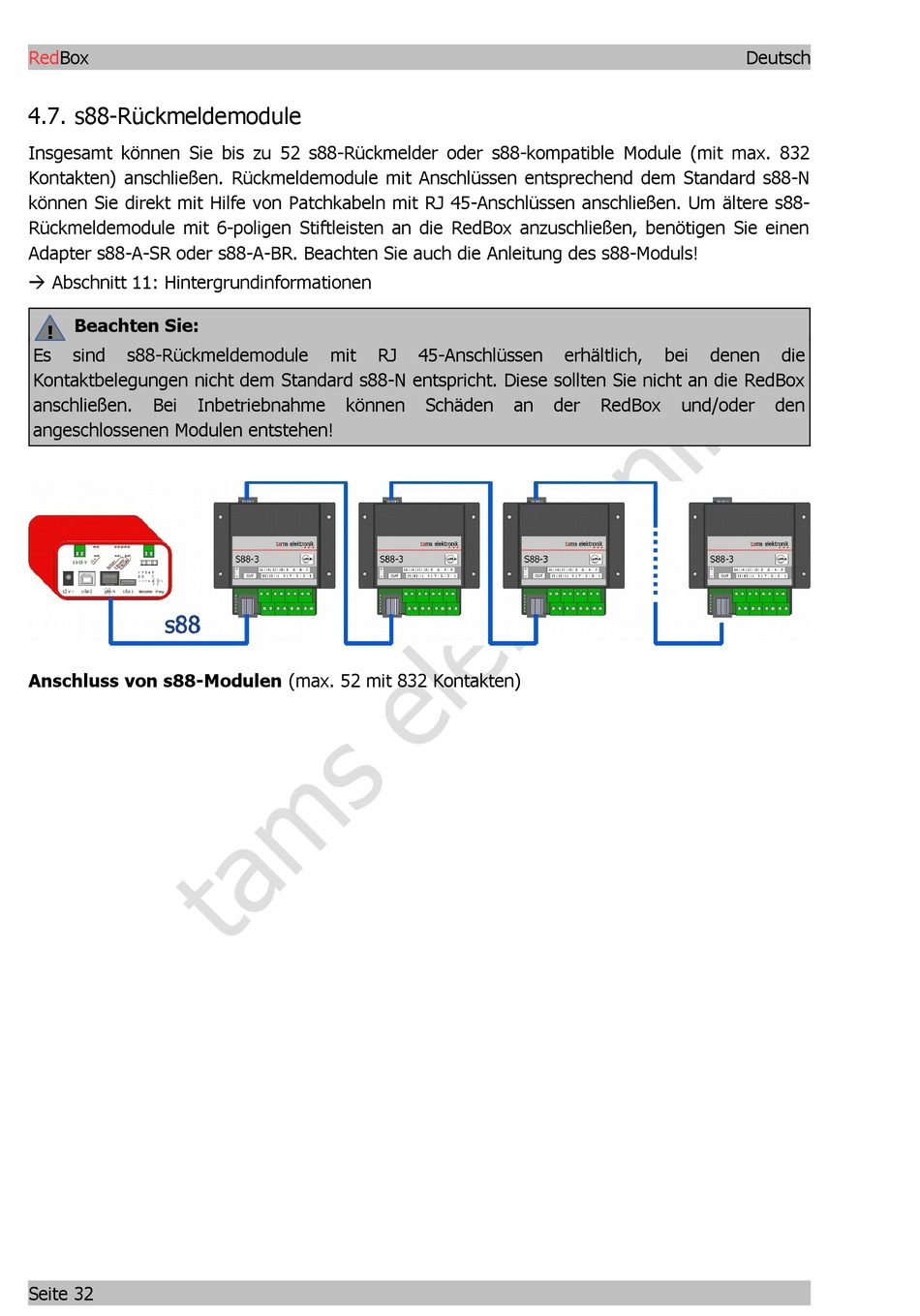

Anschluss von s88-Modulen (max. 52 mit 832 Kontakten)
Seite 32
mit RJ 45-Anschlüssen
können Schäden
erhältlich, bei
an der RedBox und/oder
Deutsch
denen die
den
