Deutsch

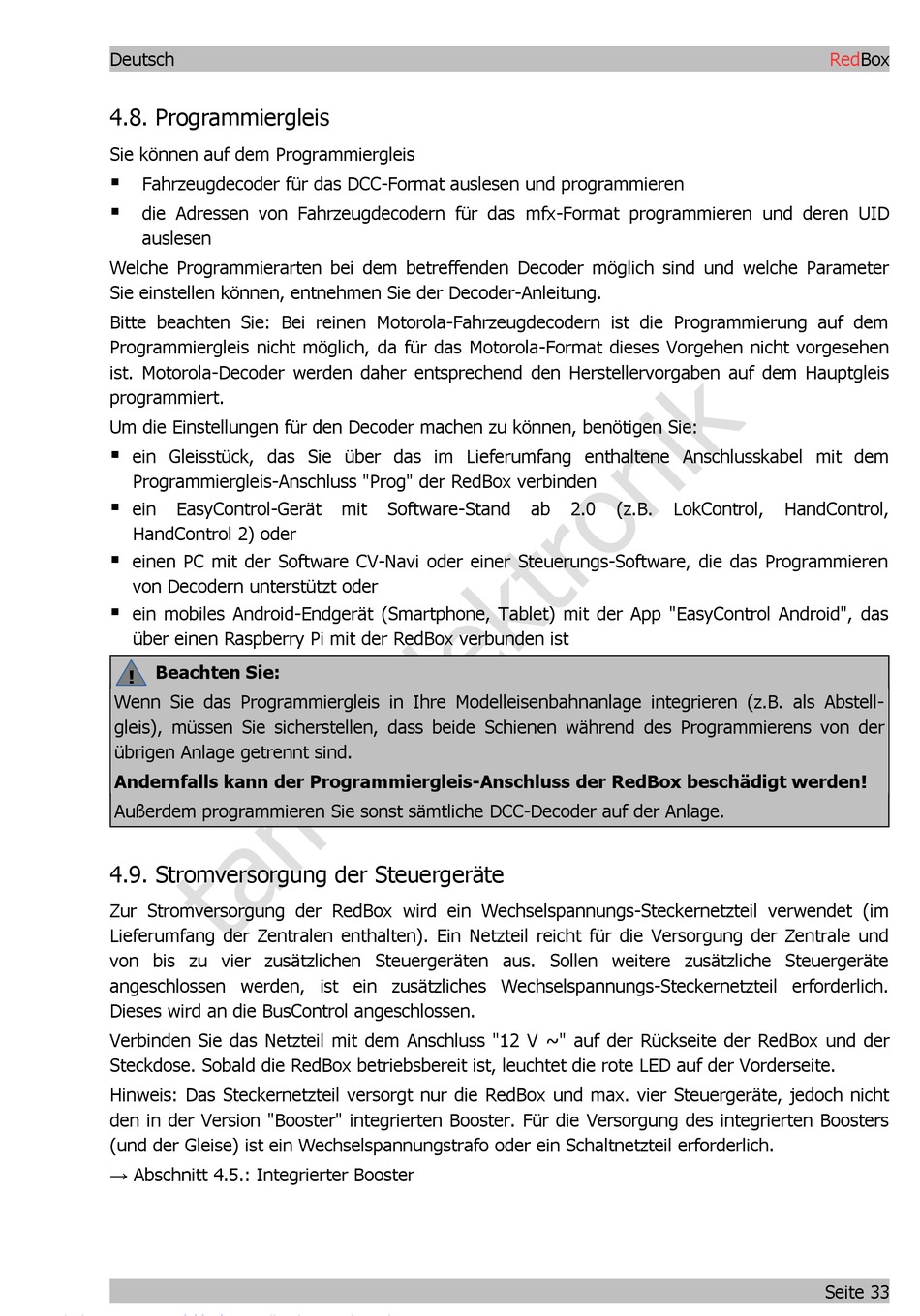

4.8. Programmiergleis
Sie können auf dem Programmiergleis

Fahrzeugdecoder für das DCC-Format auslesen und programmieren

die Adressen von Fahrzeugdecodern für das mfx-Format programmieren und deren UID
auslesen
Welche Programmierarten bei dem betreffenden Decoder möglich sind und welche Parameter
Sie einstellen können, entnehmen Sie der Decoder-Anleitung.
Bitte beachten Sie: Bei reinen Motorola-Fahrzeugdecodern ist die Programmierung auf dem
Programmiergleis nicht möglich, da für das Motorola-Format dieses Vorgehen nicht vorgesehen
ist. Motorola-Decoder werden daher entsprechend den Herstellervorgaben auf dem Hauptgleis
programmiert.
Um die Einstellungen für den Decoder machen zu können, benötigen Sie:

ein Gleisstück, das Sie über das im Lieferumfang enthaltene Anschlusskabel mit dem
Programmiergleis-Anschluss "Prog" der RedBox verbinden

ein EasyControl-Gerät
HandControl 2) oder

einen PC mit der Software CV-Navi oder einer Steuerungs-Software, die das Programmieren
von Decodern unterstützt oder

ein mobiles Android-Endgerät (Smartphone, Tablet) mit der App "EasyControl Android", das
über einen Raspberry Pi mit der RedBox verbunden ist
Beachten Sie:
!
Wenn Sie das Programmiergleis in Ihre Modelleisenbahnanlage integrieren (z.B. als Abstell-
gleis), müssen Sie sicherstellen, dass beide Schienen während des Programmierens von der
übrigen Anlage getrennt sind.
Andernfalls kann der Programmiergleis-Anschluss der RedBox beschädigt werden!
Außerdem programmieren Sie sonst sämtliche DCC-Decoder auf der Anlage.
4.9. Stromversorgung der Steuergeräte
Zur Stromversorgung der RedBox wird ein Wechselspannungs-Steckernetzteil verwendet (im
Lieferumfang der Zentralen enthalten). Ein Netzteil reicht für die Versorgung der Zentrale und
von bis zu vier zusätzlichen Steuergeräten aus. Sollen weitere zusätzliche Steuergeräte
angeschlossen werden, ist ein zusätzliches Wechselspannungs-Steckernetzteil erforderlich.
Dieses wird an die BusControl angeschlossen.
Verbinden Sie das Netzteil mit dem Anschluss "12 V ~" auf der Rückseite der RedBox und der
Steckdose. Sobald die RedBox betriebsbereit ist, leuchtet die rote LED auf der Vorderseite.
Hinweis: Das Steckernetzteil versorgt nur die RedBox und max. vier Steuergeräte, jedoch nicht
den in der Version "Booster" integrierten Booster. Für die Versorgung des integrierten Boosters
(und der Gleise) ist ein Wechselspannungstrafo oder ein Schaltnetzteil erforderlich.
→ Abschnitt 4.5.: Integrierter Booster
mit Software-Stand ab 2.0 (z.B. LokControl,
RedBox
HandControl,
Seite 33
