5 Messungen
5.1 Selbsttest/Batterietest
Dieser Test ist vor jeder Messung auszuführen.
1. Drücken Sie die Arbeitslichttaste (12) für mind. 5 Sekunden.
2. Nun muss das Display (8) den vollen Bereich anzeigen und die Digi-
talanzeigen müssen blinken.
3. Durch nochmaliges kurzes Drücken der Arbeitslichttaste wird der
Selbsttest beendet.
4. Durch Kurzschließen der Messspitzen erfolgt der Batterietest: Hier
muss der Ton für die Durchgangsprüfung sauber und ununterbrochen
zu hören sein bzw. bei abgeschaltetem Ton kontinuierlich das Durch-
gangstestsymbol
5. Anschließend erfolgt die Testmessung an einer bekannten Spannung,
z. B. einer Netzsteckdose mit 230 V. Neben der exakten Spannungs-
und ggf. Frequenzanzeige erfolgt auch die akustische Warnung und der
Spannungs-Indikator (Blitz, >100 V
Dabei ist zu beachten, dass keine Messspannung von < 5 V messbar
ist.
Warnung
- Die maximale Messzeit einer Messung darf 60 Sekunden betragen. Wur-
de diese Zeit ausgenutzt, ist eine Abkühlungsphase von 240 Sekunden
einzuhalten, bevor die nächste Messung erfolgt.
- Nie höhere Spannungen als 690 V
5.2 Spannungsmessung, zweipolig
Bedienung/Anzeigen:

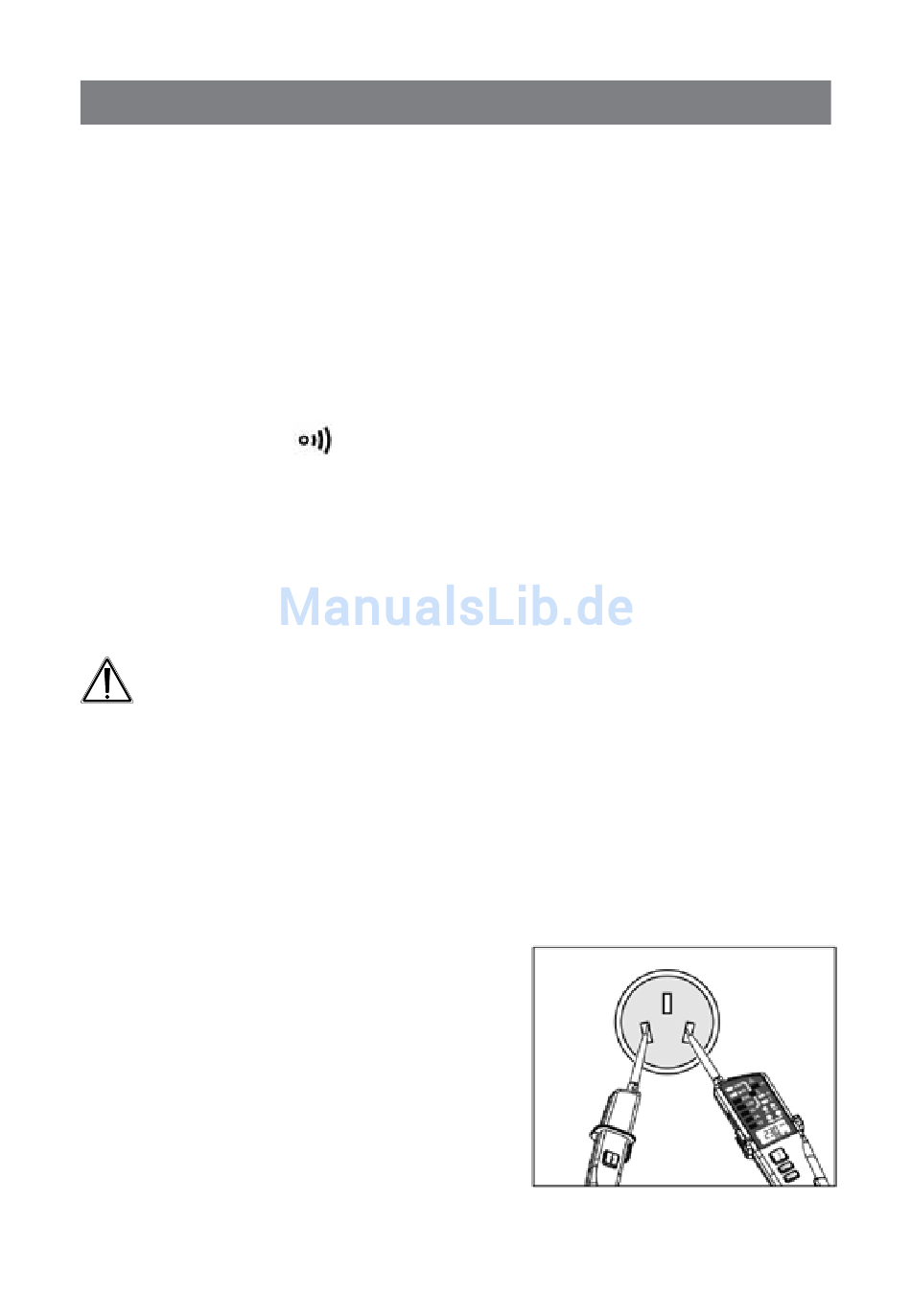

1. Nehmen Sie die Messspitzen-Schutz-
kappe ab und legen Sie die Messspitzen
nach dem Selbsttest an das Messobjekt,
z. B. L und N einer Steckdose an.
Der Spannungsbereich, die genaue
Spannung und bei AC-Messung die
Frequenz werden im Display angezeigt.
Bei Gleichspannungsmessung legen
Sie die rote Messspitze (L2) an Plus des
Messobjektes, die schwarze Messspitze
(L1) an Minus des Messobjektes an.
8
im Display erscheinen.
) erscheint.
AC
AC/DC
anschließen!
