2. Liegt der Widerstand des Messobjekts im Bereich von 0 Ω bis
100 kΩ, so ertönt der Summer und das Durchgangs-Symbol (
im Display angezeigt. Ansonsten ist der Widerstand des Messobjekts
höher als 150 kΩ oder es ist unterbrochen.
5.5 Drehfeldtest
Der Drehfeldtest ermöglicht die Ermittlung der Drehrichtung der Phasen
in einem Drehstromnetz.
Bedienung:

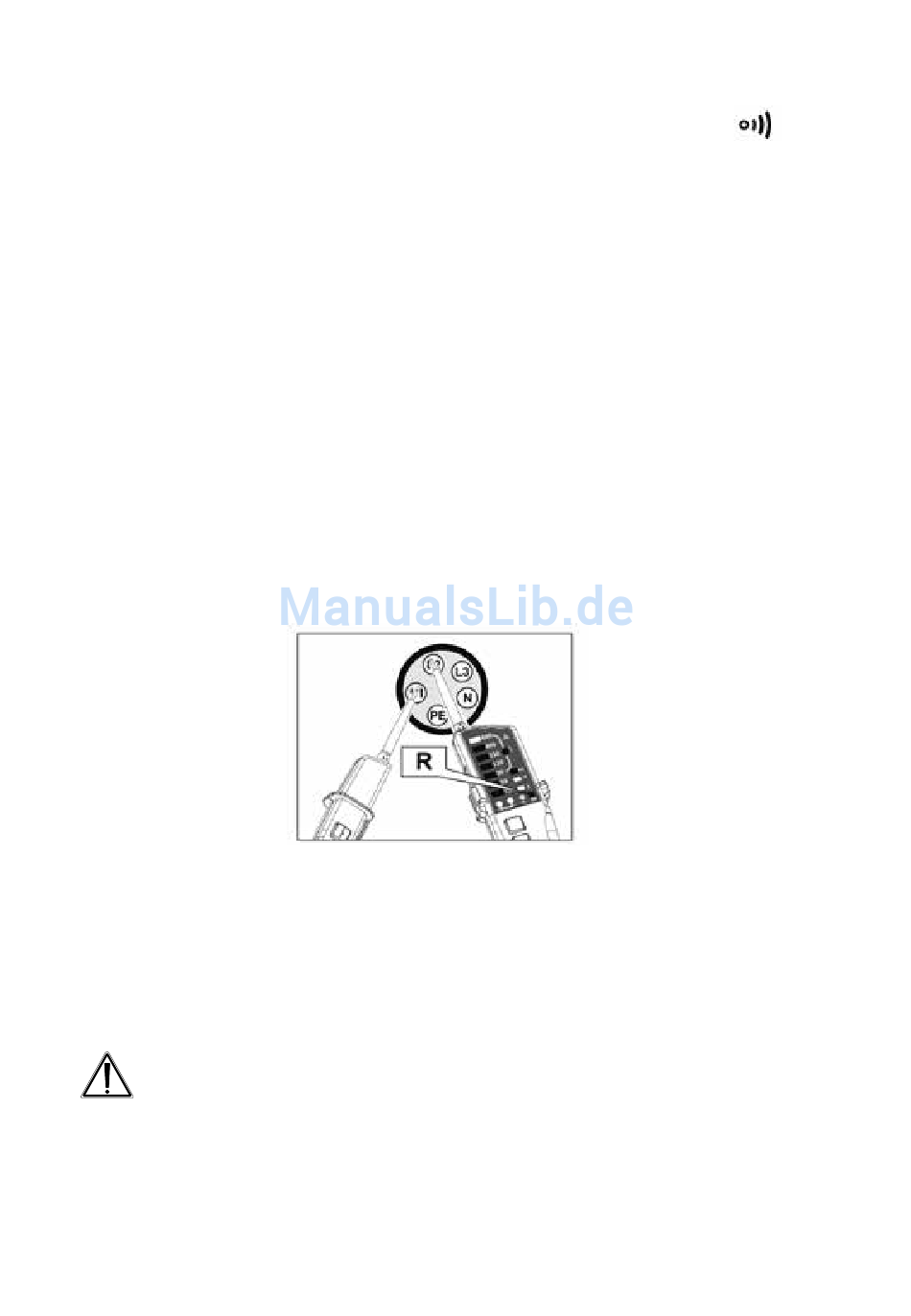

1. Legen Sie z. B. an einer Drehstromsteckdose (siehe Skizze) die Mess-
spitze L1 an den Phasenanschluss L1 und die Messspitze L2 an den
Phasenanschluss L2 an.
2. Dreht die Phase richtig, also rechts herum, so erscheint die Drehfeld
anzeige „R" im Display, sind die Phasen vertauscht angeschlossen,
erscheint „L".
3. Setzen Sie dann die Messung zwischen L2 (Messspitze L1) und L3
(Messspitze L2) in gleicher Weise fort.
4. Auch die Spannungsmessung zwischen den Phasen und zwischen einer
Phase und N kann hierüber vorgenommen werden.
5.6 FI/RCD-Test
Das Gerät ermöglicht den Test von 30-mA-Fehlerstrom-Schutzschaltern
(FI/RCD) durch eine Test-Auslösung.
Achtung
- Der Test darf nicht länger als 10 Sekunden ausgeführt werden. Nach
jedem Test muss eine Abkühlpause von 60 Sekunden eingehalten
werden.
