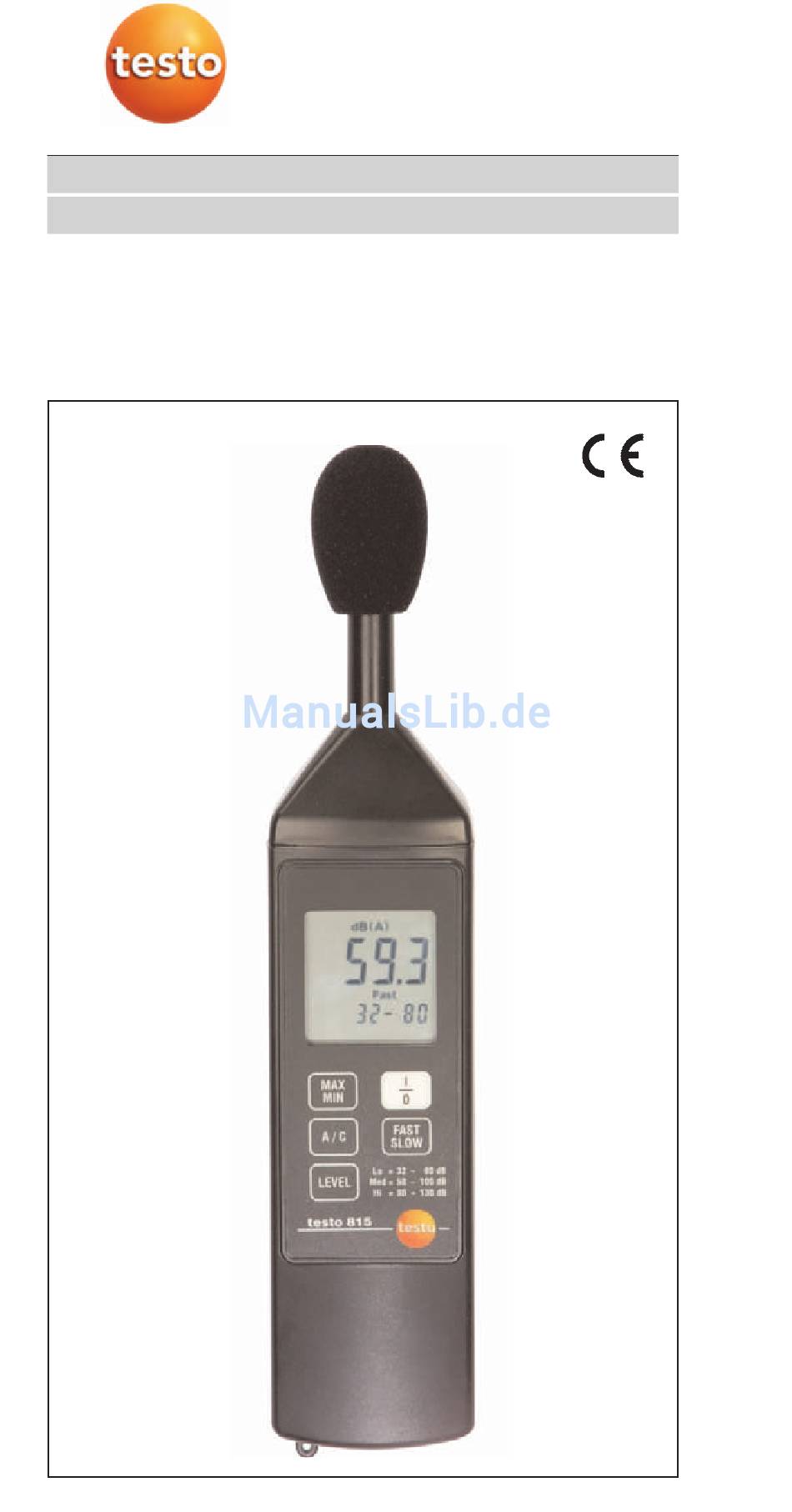

- Seite 1 815 Schallpegel-Messgerät Bedienungsanleitung Instruction Manual...
-
Seite 2: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es ein- setzen. Bewahren Sie dieses Dokument griffbereit auf, um bei Bedarf nachschlagen zu können. Kennzeichnungen Darstellung Bedeutung Bemerkungen Warnhinweis: Warnung! Warnhinweis aufmerksam... -
Seite 3: Inhaltsverzeichnis
Inhalt 3 Inhalt Allgemeine Hinweise ............2 Inhalt ................3 1. Sicherheitshinweise ............4 2. Bestimmungsgemäße Verwendung ........5 3. Produktbeschreibung............6 3.1 Anzeige- und Bedienelemente ............6 3.2 Spannungsversorgung ................6 4. Inbetriebnahme ..............7 4.1 Batterie einlegen..................7 5. Bedienung ................7 5.1 Ein- / Ausschalten ................7 5.2 Gerät einstellen..................7 5.3 Messen ....................10 5.4 Kalibrierung ..................12 6. -
Seite 4: Sicherheitshinweise
Garantieansprüche! Fachgerecht entsorgen: Defekte Akkus / leere Batterien an den dafür vorgesehenen Sammelstellen abgeben. Produkt nach Ende der Nutzungszeit direkt an Testo senden. Wir sorgen für eine umweltschonende Entsorgung. Dieses Produkt erfüllt laut Konformitätsbescheinigung die Richtlinien gemäß 89/336/EWG. -
Seite 5: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung 5 2. Bestimmungsgemäße Verwendung testo 815 ist ein Schallpegel-Messgerät mit den Schallpegel- messbereichen 32-80dB, 50-100dB und 80-130dB, zwei Zeitbewertungen, zwei Frequenzbewertungen, einer Maximum/Minimum Funktion und Stativschraube. Mit Hilfe des Kalibrators (Zubehörteil) kann das Messgerät mit beiliegendem Abgleichschraubendreher nachkalibriert werden. -
Seite 6: Produktbeschreibung

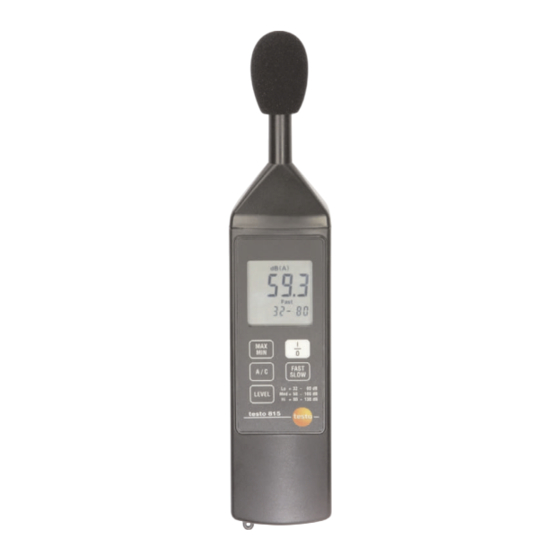

3. Produktbeschreibung 3. Produktbeschreibung 3.1 Anzeige- und Bedienelemente Mikrofon Batteriefach (Rückseite) Display Min/Max- Ein/Aus- Stativgewinde Taste Taste A/C - Be- Fast/Slow- wertung Taste Level- Taste Kalibrierschraube 3.2 Spannungsversorgung Die Spannungsversorgung erfolgt über einen 9V-Block-Batterie Typ 006 P oder IEC6F22 oder NEDA 1604 (im Lieferumfang). -
Seite 7: Inbetriebnahme
4. Inbetriebnahme 7 4. Inbetriebnahme 4.1 Batterie einlegen 1 Rückseite des testo 815 mit einem Schraubendreher öffnen und Deckel entfernen. 2 Im Deckel befindet sich das Batteriefach. 3 Halteclip der Batterie leicht anheben, Batterie herausnehmen. 4 Neue 9-Volt Blockbatterie einlegen. Auf richtige Polung achten. - Seite 8 5. Bedienung Zeitbewertung einstellen Mit der Taste wird die Messzeit (Zeitbewertung) eingestellt SLOW/FAST: Es stehen die Bereiche "Slow" mit einer Zeitbewertung von 1s und "Fast" mit 125ms zur Verfügung. Die Integration der eintref- fenden Schallsignale erfolgt dementsprechend über einen Zeit- raum von 1s bzw.
- Seite 9 Mit der Taste wird der Messbereich umgeschaltet. Level: Das Schallpegel-Messgerät testo 815 umfasst den Bereich 32...130 dB. Es stehen die Messbereiche 32...80, 50...100 und 80...130 dB zur Verfügung. Unmittelbar nach dem Einschalten befindet sich das Gerät im niedrigsten Messbereich 32...80 dB.
-
Seite 10: Messen
5. Bedienung 5.3 Messen Schallwellen können an Wänden, Decken und anderen Gegen- ständen reflektiert werden. Auch das Gehäuse des Messge- räts und die messende Person sind bei falscher Handhabung Störfaktoren im Schallfeld und können zu falschen Messer- gebnissen führen. Messfehler vermeiden Das Gerätegehäuse und die Bedienperson können nicht nur den Schall, der aus einer bestimmten Richtung kommt behindern, sondern sie können sogar Reflexionen verursachen und somit... - Seite 11 5. Bedienung 11 Absolutdruckabhängigkeit Werksseitig ist das testo 815 für Messungen in einer Höhe von 0 m ü. NN kalibriert. Messungen in anderen Höhen haben Messfehler zur Folge, die anhand einer Tabelle (siehe Technische Daten) korrigiert werden können. Ziehen Sie bitte vom gemesse- nen Wert den entsprechenden Korrekturwert ab (z.B.
-
Seite 12: Kalibrierung
Bei Messungen unter rauen Bedingungen, in großen Höhen, bei hoher Luftfeuchte oder bei besonders hohen Anforderungen an die Messergebnisse, sollte das Gerät testo 815 vor und nach der Messung mit dem Kalibrator überprüft werden. Zum Kalibrieren wird der Kalibrator mit einer Drehbewegung auf das Mikrofon aufgesetzt. -
Seite 13: Wartung Und Pflege
Erscheint im Display das Batteriesymbol, beträgt die Standzeit noch ca. 10 Std. Um Fehlmessungen zu vermeiden wird empfohlen, die Batterie baldmöglichst zu wechseln. 1 Schraube auf der Rückseite des testo 815 mit einem Schraubendreher lösen und Gehäuserückseite entfernen. 2 Auf der Gehäuserückseite befindet sich das Batteriefach. -
Seite 14: Technische Daten
7. Technische Daten 7. Technische Daten Eigenschaft Werte Messwertaufnehmer: ½ Zoll Elektret-Kondensator Messmikrofon Messbereich gesamt: 32...130 dB Pegelbereiche: 32...80 dB 50...100 dB 80...130 dB Frequenzbereich: 31,5 Hz bis 8 kHz Frequenzbewertung: Bezugsfrequenz: 1000 Hz Ersatzimpedanz des Mikrofons: 1kΩ bei 1 kHz Absolutdruckabhängigkeit: -1,6*10 dB/hPa... -
Seite 15: Zubehör Und Ersatzteile
+1,0 -0,8 ±3 8000 -1,1 -3,0 ±5 8. Zubehör und Ersatzteile Bezeichnung Artikel-Nr. Schallpegelmessgerät testo 815 0563 8155 inkl. Batterie, Bedienungsanleitung, Schraubendreher, Windschutz Kalibrator 0554 0452 Windschutz 0193 0815 9V-Akku 0515 0025 Ladegerät zum externen Laden der Akkus 0554 0025... -
Seite 16: Messtechnische Grundlagen
9. Messtechnische Grundlagen 9. Messtechnische Grundlagen Druck und Schall Geräusche sind Schalldruckänderungen der Luft. Unter Normal- bedingungen herrscht ein Luftdruck von 1013 mbar, um dessen Wert der Schalldruck der Geräuschquelle schwankt. Das menschliche Ohr nimmt diese Druckschwankungen wahr und setzt sie in Nervenimpulse um. Dabei ist das Ohr ein Drucksensor mit enormen Dynamikumfang. - Seite 17 815 Sound Level Meter Bedienungsanleitung Instruction Manual...
-
Seite 18: General Information
18 General Information General Information Please read this documentation through carefully and familiarise yourself with the operation of the product before putting it to use. Keep this document to hand so that you can refer to it when necessary Identification Symbol Meaning Comments... -
Seite 19: Contents
Contents Contents General Information ............18 Contents ................19 1. Safety Advice..............20 2. Intended Purpose ............21 3. Product Description ............22 3.1 Display and operating elements ............22 3.2 Supply voltage ..................22 4. Initial Operation ..............23 4.1 Putting in the battery ................23 5. Operation ..............23 5.1 Switching on/off ................23 5.2 Setting the meter ................23 5.3 Measuring ..................26... -
Seite 20: Safety Advice
Carry out only the maintenance and repair work that is described in the Instruction Manual. Follow the prescribed steps exactly. For safety reasons, use only original spare parts from Testo. Warranty claims will no longer apply if the meter is handled improperly or force is applied. -
Seite 21: Intended Purpose
2. Intended Purpose 2. Intended Purpose testo 815 is a sound meter the sound level measurement ranges 32-80dB, 50-100dB and 80-130dB, two time weightings, two frequency weightings, a maximum/minimum function and a tripod screw. Using the calibrator (accessory), the meter can be recalibrated... -
Seite 22: Product Description
22 3. Product Description 3. Product Description 3.1 Display and operating elements Microphone Battery compartment (rear) Display Min/Max On/Off Tripod thread button button Fast/Slow button weighting Level button Calibration screw 3.2 Supply voltage Voltage is supplied by a 9V block battery Type 006 P or IEC6F22 or NEDA 1604 (included). -
Seite 23: Initial Operation
4. Initial Operation 4. Initial Operation 4.1 Putting in the battery 1 Open back of testo 815 using a screwdriver and remove cover. 2 The battery compartment is located in the cover. 3 Lift the holding clip for the battery slightly, remove battery. - Seite 24 5. Operation Setting the time weighting The measurement time (time weighting) is set by pressing SLOW/FAST: The ranges "Slow" with a time weighting of 1s and "Fast" with a time weighting of 125ms are available. Incoming sound signals are integrated in a time period from 1s or 125ms respectively. When "Fast"...
- Seite 25 Level: The testo 815 sound level meter covers the range 32 to 130 dB. The measurement ranges 32 to 80, 50 to 100 and 80 to 130 dB are available. The meter is in the lowest measurement range 32 to 80 dB when first switched on.
-
Seite 26: Measuring
5. Operation 5.3 Measuring Sound waves can be reflected off walls, ceilings and other objects. Also the meter housing and the person measuring (if measuring incorrectly) are disturbing factors in the sound field and can lead to incorrect measurement results. How to avoid measurement errors The meter housing and the person operating the meter may not only obstruct the sound coming from a certain direction but they... - Seite 27 5. Operation Absolute pressure dependency testo 815 is calibrated by default for measurements at a height of 0 m above sea level. Measurements at other heights give rise to measurement errors which can be corrected using a table (see technical data). Subtract the appropriate offset value from the value measured (e.g.
-
Seite 28: Calibration
In order to check accuracy, recalibration with the calibrator is recommended particularly if the instrument has not been used for a long period of time. The testo 815 meter should also be checked with the calibrator prior to and following... -
Seite 29: Care And Maintenance
10 hours. To avoid mismeasurement, please change the battery as soon as possible. 1 Unscrew the screw at the back of the testo 815 with a screwdriver and remove the back of the housing. 2 The battery compartment is located at the back of the housing. -
Seite 30: Technical Data
7. Technical Data 7. Technical Data Feature Values Sensor: ½ inch electret condenser measurement microphone Overall measurement range: 32 to 130 dB Level ranges: 32 to 80 dB 50 to 100 dB 80 to130 dB Frequency range: 31.5 Hz to 8 kHz Frequency weighting: Reference frequency: 1000 Hz... -
Seite 31: Accessories And Spare Parts
-0.8 ±3 8000 -1.1 -3.0 ±5 8. Accessories and Spare Parts Name Item no. testo 815 sound level meter 0563 8155 incl. battery, Instruction Manual, screwdriver, wind cap Calibrator 0554 0452 Wind cap 0193 0815 9V rechargeable battery 0515 0025... -
Seite 32: Measurement Engineering Fundamentals
9. Measurement Engineering Fundamentals Measurement Engineering Fundamentals Pressure and Sound Noises are changes in the sound pressure in the air. When conditions are normal, the air pressure is 1013 mbar about which the sound pressure of the noise source fluctuates. The human ear senses these pressure fluctuations and converts them to nerve pulses. - Seite 33 Notes...
- Seite 34 Notes...
- Seite 35 Notes 35...
- Seite 36 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (0 76 53) 6 81 - 0 Fax: (0 76 53) 6 81 - 1 00 E-Mail: info@testo.de Internet: http://www.testo.com 0973.8150/03/C/wh/04.05.2006...
