DIVUS TOUCHZONE . 6

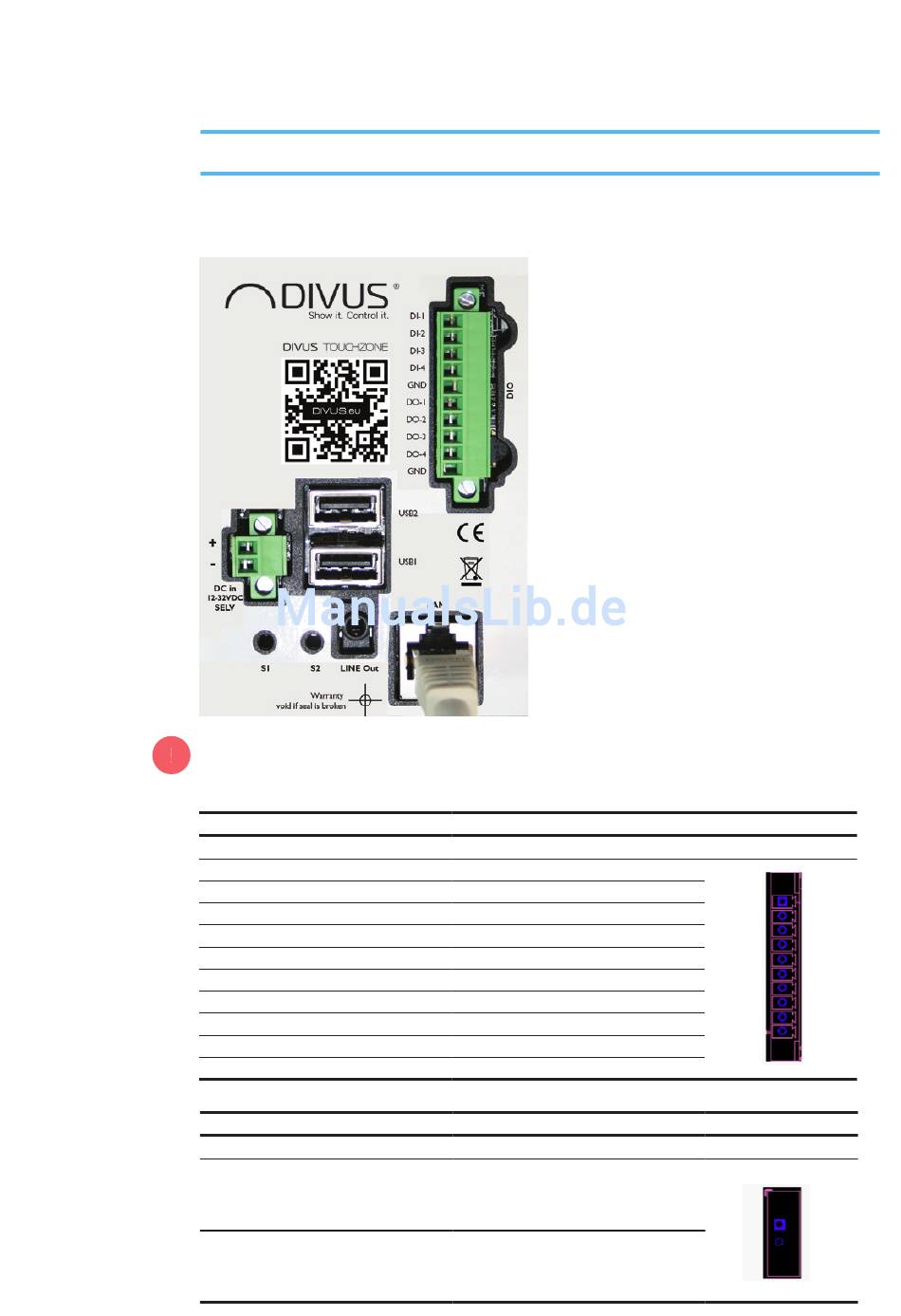

A2. ANSCHLÜSSE - DIVUS TOUCHZONE
RÜCKSEITIGE ANSCHLÜSSE
DIVUS TOUCHZONE bietet verschiedene Anschlussmöglichkeiten auf seiner Hinterseite.
Alle benötigten Verbindungen können von dort aus weitergeführt werden.
Achtung: Nur die 7", 10" und 15" Varianten unterstützen PoE, die 19" Variante muss über DC in betrieben
werden.
DIO
PIN NO
1
2
3
4
5
6
7
8
9
10
DCIN
PIN NO
1
2
Rückseitige Anschlüsse
• DIO
• DC in
• USB1
• USB2
• LINE Out
• LAN - PoE
• S1
• S2
SIGNAL
DI-1
DI-2
DI-3
DI-4
GND
DO-1
DO-2
DO-3
DO-4
GND
SIGNAL
VIN +
VIN -
CN14
CN6
