RFC 4800 Gebrauchsanleitung
RFC 4800 Instructions for Use
Serie / Model 600 (RFC 48xx 6xx 17x xxx) mit PNP Schaltfunktion / with PNP switch function

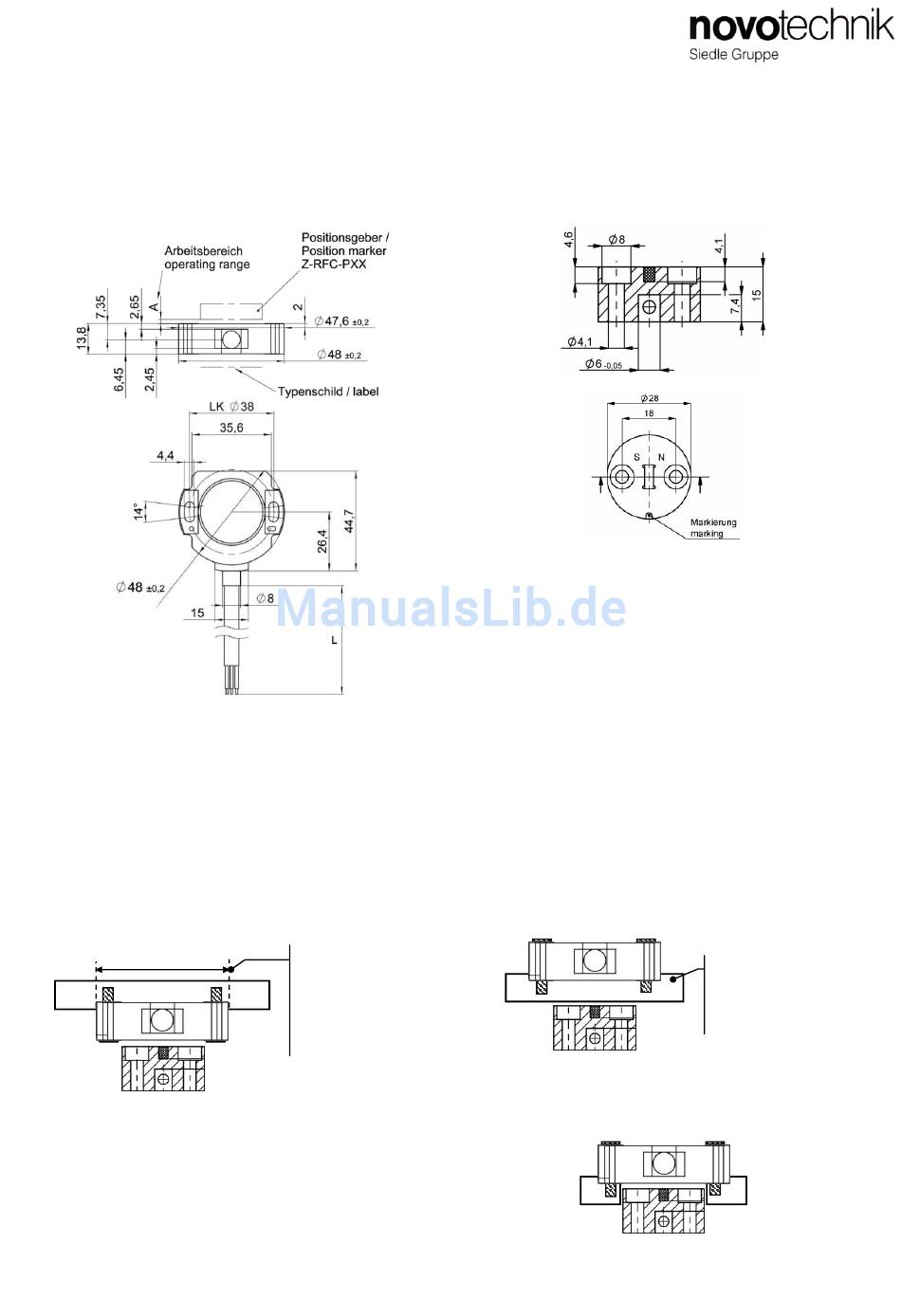

3 Einbau / Installation
Winkelsensor RFC48xx
Angle Sensor RFC 48xx
Sicht auf aktive Seite
view on active side
Zentrierdurchmesser
centering diameter
Zeigt die Markierung am Positionsgeber in Richtung
Anschlußkabel, befindet sich der Sensor in der Mitte seiner
linearen Kennlinie (12mA).
When the marking of the position marker is pointing to cable
outlet, the linear output signal is at 50% (12mA)
4 Montagebeispiele Sensor - Positionsgeber / Mounting examples sensor - position marker
Beispiel A: Standardmontage
Example A: standard mounting
Bitte beachten: Der Arbeitsbereich des Positionsgebers (siehe
Montageanleitung Positionsgeber) darf nicht überschritten werden ! Das
gilt auch für Beispiel B !
Please Note: the operating range of the position marker (see instructions
of use position marker) must not be exceeded ! This is also valid for
example B !
Artikelnummer/Item number 518665_01
Für bestmögliche
Zentrierung immer
Zentrierdurchmesser
verwenden
Use centering diameter
for best centering
Änderungen vorbehalten/ subject of change
Positionsgeber Z-RFC-P01 / -P02 / -P07 / -P08
Position marker Z-RFC-P01 / -P02 / -P07 / -P08
Für Montagehinweise und Arbeitsbereiche zum jeweiligen
Positionsgeber bitte separate Montageanleitung beachten
For mounting instructions / operating ranges of position
markers please refer to its corresponding instructions of use.
Beispiel B: medienisoliert
Example B: media isolated
Beispiel C: Positionsgeber durch Platte
Example C: Position marker through plate
06/2010
Nichtmagnetisches
Material verwenden !
use non magnetic
material !
