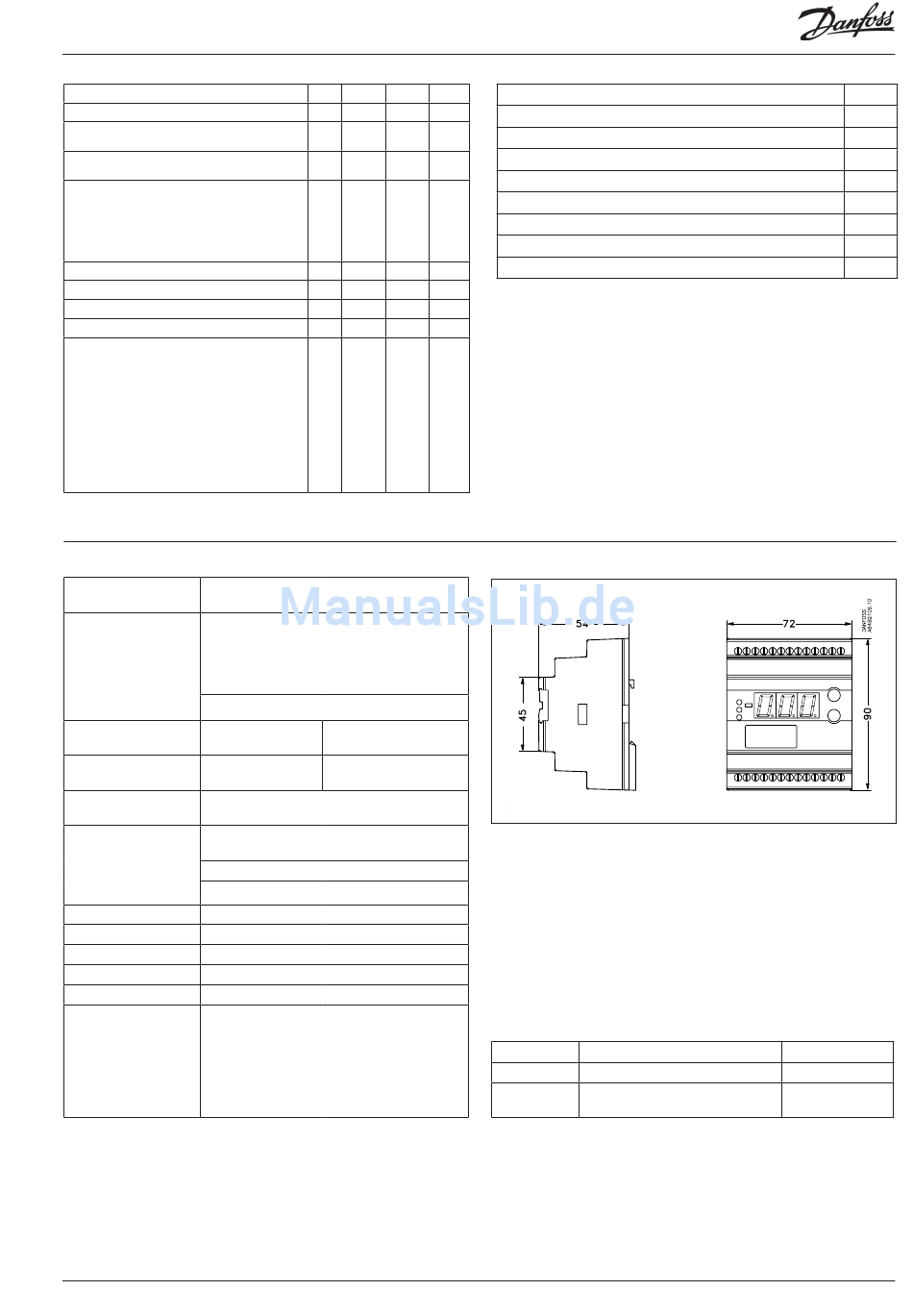

Manueller Betrieb mit „x" Relais
Anzahl der Relaisausgänge festlegen
Arbeitsbereich des Druckmessumformers - min.
Wert
Arbeitsbereich des Druckmessumformers - max.
Wert
DI-Eingang festlegen:
0: wird nicht benutzt
1: Kontakt verschiebt den Sollwert
2: Kontakt startet und stoppt die Regelung
3: Bei unterbrochenem Kontakt wird die Leistung
abgeschaltet und Alarm gegeben.
Betriebszeit von Relais 1 (Wert x 1000)
Betriebszeit von Relais 2 (Wert x 1000)
Betriebszeit von Relais 3 (Wert x 1000)
Betriebszeit von Relais 4 (Wert x 1000)
Kältemitteleinstellung
1=R12. 2=R22. 3=R134a. 4=R502. 5=R717.
6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503.
11=R114. 12=R142b. 13=Benutzerdef. 14=R32.
15=R227. 16=R401A. 17=R507. 18=R402A.
19=R404A. 20=R407C. 21=R407A. 22=R407B.
23=R410A. 24=R170. 25=R290. 26=R600.
27=R600a. 28=R744. 29=R1270. 30=R417A.
31=R422A. 32=R413A. 33=R422D. 34=R427A.
35=R438A. 36=XP10. 37=R407F.
* Diese Einstellung ist nur möglich, wenn ein Datenkommunikationsmo-
dul im Regler montiert ist.
Daten
Versorgungs-
230 V a.c. +/-15% 50/60 Hz, 5 VA
spannung
Druckmessumformer *) mit 4-20 mA oder
Temperaturfühler Pt 1000 Ohm oder Tempera-
turfühler PTC 1000 Ohm oder
Eingangssignal
Spannungssignal (0 - 5 V, 0 - 10 V
oder 5 - 10 V)
Digitaler Eingang an externen Kontaktfunktion
Relaisausgang
4 Stück SPST
Alarmrelais
1 Stück SPST
Anschlussmöglichkeit an ein Datenkommuni-
Datenkommunikation
kationsmodul
-10 - 55°C, beim Betrieb
-40 - 70°C, beim Transport
Umgebung
20 - 80% Rh, nicht kondensierend
Keine Stosseinwirkungen / Vibrationen
Schutzart
IP 20
Gewicht
300 g
Montage
DIN-Schiene
Display
LED, 3-stellig
Anschlussklemmen
max. 2,5 mm
EU Niederspannungsreichtlinie und EMV- An-
forderungen für CE-Kennzeichnung werden
eingehalten.
Zulassungen
LVD-geprüft gem. EN 60730-1 und EN 60730-
2-9
EMV-geprüft gem. EN 61000-6-3 und EN 61000-
4-(2-6,8,11)
*) Druckmessumformer
Als Druckmessumformer kann entweder AKS 3000 oder AKS 33
eingesetzt werden (AKS 33 verfügt über eine höhere Genauigkeit
als AKS 3000).
Ebenfalls anwendbar ist der Typ AKS 32R.
Siehe bitte Katalog RK0YG...
EKC 331T
o18
0
4
0
o19
1
4
4
o20
-1 bar
5 bar
-1
o21
6 bar
199 bar 12
o22
0
3
0
o23
0 h
99,9 h
0
o24
0 h
99,9 h
0
o25
0 h
99,9 h
0
o26
0 h
99,9 h
0
o30
0
37
0
AC-1: 4 A (ohmisch)
AC-15: 3 A (induktiv)
AC-1: 4 A (ohmisch)
AC-15: 1 A (induktiv)
Litzendraht
2
Manual RS8CU503 © Danfoss 08-2012
Service
Spannungssignal am Analogen Eingang
Status am DI- Eingang
Status an Relais Ausgang DO1
Signal an Druckmessumformer Eingang (bar / PSIG)
Status an Relais Ausgang DO2
Status an Relais Ausgang DO3
Status an Relais Ausgang DO4
Status an Relais Ausgang "alarm"
Werkseinstellung
Die Rückkehr zu den ab Fabrik eingestellten Werten lässt sich wie folgt vornehmen:
- Die Spannungszufuhr zum Regler unterbrechen.
- Beide Tasten betätigt halten und gleichzeitig die Spannungszufuhr wieder einschal-
ten.
Bestellung
Typ
Funktion
EKC 331T
Leistungsregler
Datenkommunikationsmodul
EKA 175
(Zubehör), (RS 485 Modul)
u07
u10
u15
u25
u58
u59
u60
u62
Bestell-Nr.
084B7105
084B8579
