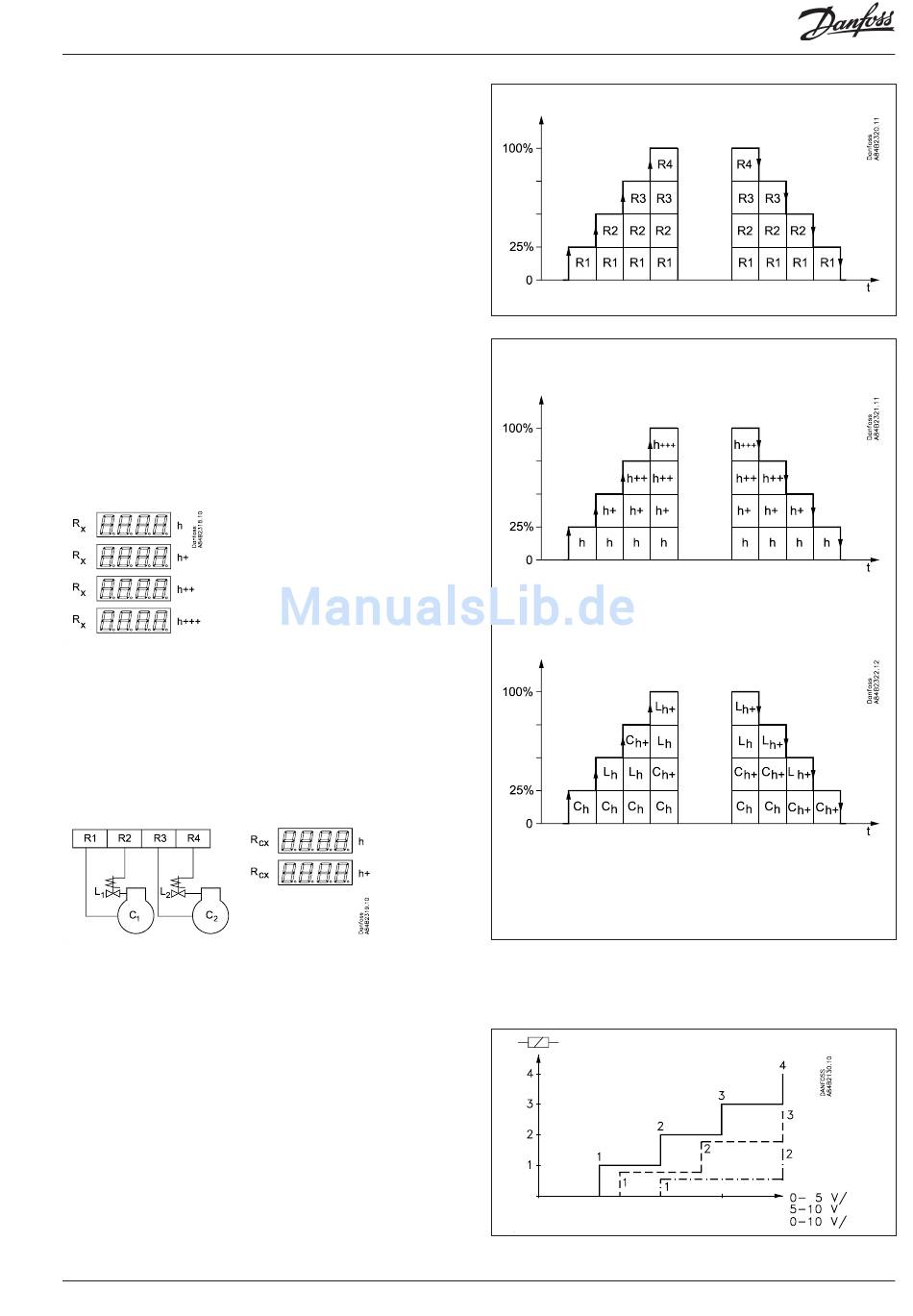

Sequenziell
Hier werden die Relais in der Reihenfolge — zuerst Relais Nummer
1 danach 2 usw. geschaltet
Die Abschaltung erfolgt in umgekehrter Reihenfolge, d.h. das
zuletzt eingeschaltete Relais wird zuerst abgeschaltet.
Zyklisch
Hier werden die Relais so geschaltet, dass sich die Betriebszeit der
einzelnen Relais ausgleicht.
Bei jeder Einschaltung werden vom Regler die
Betriebsstundenzähler der einzelnen Relais abgelesen, und das
Relais mit den wenigsten Stunden eingeschaltet.
Bei jeder Abschaltung wird entsprechend verfahren. Hier wird
das Relais dessen Betriebsstundenzähler die meisten Stunden
aufweist abgeschaltet.
Bei Leistungsregelung von zwei Verdichtern, die beide eine
Entlastung haben, kann folgende Funktion benutzt werden:
Relais 1 und Relais 3 werden an den Verdichtermotor
angeschlossen.
Relais 2 und Relais 4 werden an die Entlastungen angeschlossen.
Relais 1 und Relais 3 werden so geschaltet, dass sich die
Betriebszeit der beiden Relais ausgleicht.
Relaismodul
Der Regler kann auch als Relaismodul eingesetzt werden, wobei
die Relais im Modul dann vom empfangenen Span nungssignal
gesteuert werden. Das Signal muss an Klemme 15-16 angeschlos-
sen werden.
Nach Festlegung des Signals und der Anzahl der ange wandten
Relais werden die Relais „über das Signal verteilt".
Eine Hysterese um die einzelnen Schaltpunkte verhindert ein
zweckwidriges Schalten der Relais.
EKC 331T
Rx = beliebiges Relais
h = Anzahl Betriebsstunden
Manual RS8CU503 © Danfoss 08-2012
C = Verdichter, L = Entlastung
