Danfoss EKC 331T Bedienungsanleitung Seite 10

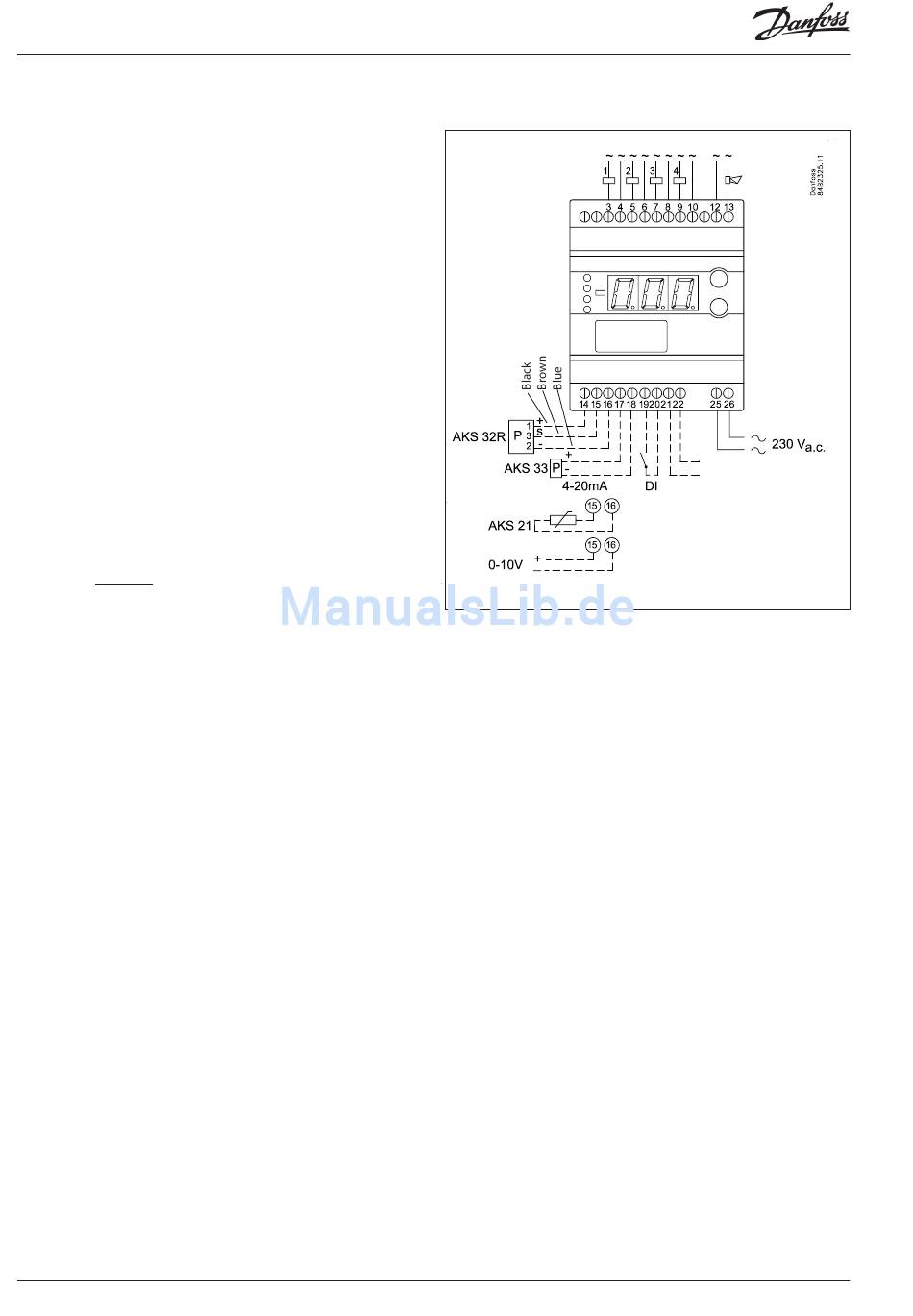

Anschlüsse
Benötigte Anschlüsse
Klemme:
25-26 Versorgungsspannung 230 V a.c.
3- 10 Relaisanschlüsse Nr. 1, 2, 3 und 4
12-13 Alarmrelais
Es besteht Verbindung zwischen 12 und 13 in Alarm-
situationen, und wenn der Regler Spannungslos ist.
Regelsignal (siehe auch o10)
Entweder
14-16 Spannungssignal von AKS 32R
oder
17-18 Stromsignal von AKS 3000 oder AKS 33
oder
15-16 Fühlersignal von AKS 21, AKS 12 oder EKS 111
oder
15-16 Spannungssignal von einer anderen Regelung.
Evtl. Externer Kontaktfunktion
19-20 Kontaktfunktion für verschiebung des Sollwerts oder start/
stop der Regelung oder zur überwachung des Sicherheit-
kreises.
Evtl. Datenkommunikation
21-22 Nur bei montiertem Datenkommunikationsmodul anzu-
schließen.
Bitte beachten, dass die Installation des Daten-
kommunikationskabels korrekt vorgenommen wird.
Siehe separate Literatur Nr. RC8AC..
