8.8 Vorprogrammierte Auswahl von Audio Bitraten
Verfügbare Bittiefe, nur für PCM Modi einstellbar.
16,20 oder 24 BIT

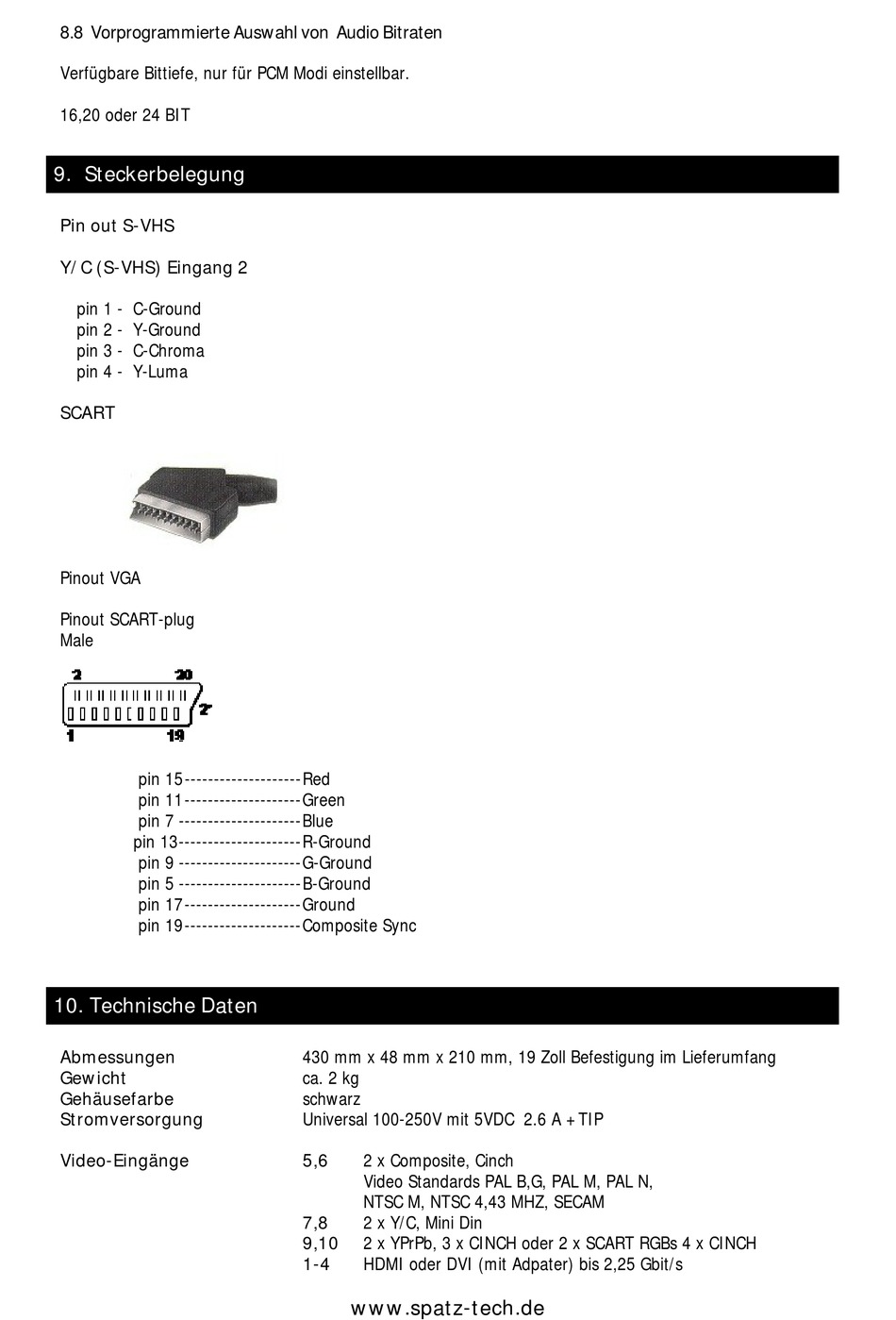

9. Steckerbelegung
Pin out S-VHS
Y/C (S-VHS) Eingang 2
u
pin 1 - C-Ground
pin 2 - Y-Ground
u
pin 3 - C-Chroma
u
pin 4 - Y-Luma
u
SCART
Pinout VGA
Pinout SCART-plug
Male
u
pin 15 -------------------- Red
pin 11 -------------------- Green
u
pin 7 --------------------- Blue
u
pin 13 --------------------- R-Ground
u
pin 9 --------------------- G-Ground
u
pin 5 --------------------- B-Ground
u
u
pin 17 -------------------- Ground
pin 19 -------------------- Composite Sync
u
10. Technische Daten
Abmessungen
Gewicht
Gehäusefarbe
Stromversorgung
Video-Eingänge
430 mm x 48 mm x 210 mm, 19 Zoll Befestigung im Lieferumfang
ca. 2 kg
schwarz
Universal 100-250V mit 5VDC 2.6 A +TIP
5,6
2 x Composite, Cinch
Video Standards PAL B,G, PAL M, PAL N,
NTSC M, NTSC 4,43 MHZ, SECAM
7,8
2 x Y/C, Mini Din
9,10
2 x YPrPb, 3 x CINCH oder 2 x SCART RGBs 4 x CINCH
1-4
HDMI oder DVI (mit Adpater) bis 2,25 Gbit/s
www.spatz-tech.de
