Spatz HDMI-X45 Bedienungsanleitung

Bedienungsanleitung
Funktionsbeschreibung

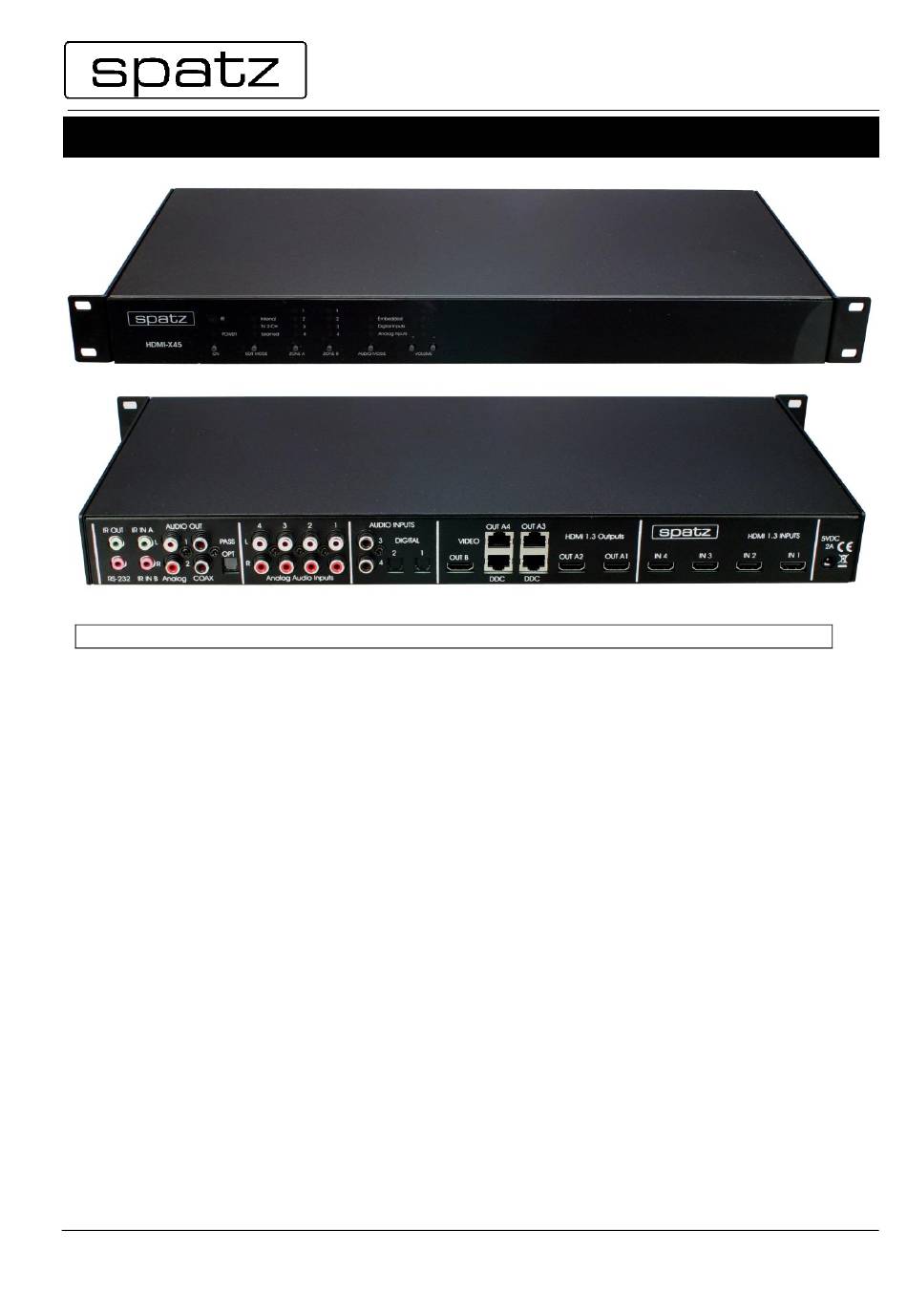

Die SPATZ HDMI-X45 Matrix Switcher verfügt über 4 Eingänge und 5 Ausgänge mit umfangreichen Funktionen für Audio
Routing und EDID Management. Das Gerät verfügt über 2 logische Ausgänge, von denen jeder einem der 4 Eingänge
unabhängig zugeordnet werden können.
Die Matrix funktioniert gleichermassen mit PC Quellen, und kann auch im gemischten Betrieb mit PCs, HDMI und DVI Quellen
verwendet werden.
Die Ausgänge A1 bis A4 zeigen immer das gleiche Eingangssignal. A3 und A4 sind als Dual Cat5 ausgeführt und können z.b.
mit den SPATZ Produkten 2XCAT5RX-IR, SUPERCAT oder 2XCAT5-WALL verwendet werden.
OUT B ist der zweite logische Ausgang und arbeitet unabhängig von den A Ausgängen.
AUDIO Deembedding
Der HDMI-X45 kann das Audiosignal im HDMI Datenstrom extrahieren und als SPDIF oder analoges Stereoaudiosignal
ausgeben. Da HDMI eine Vielfalt von Audiodaten enthalten kann, ist es wichtig zu verstehen welche Ausgangsformate für die
verschiedenen Audioausgänge der Matrix möglich sind.
PCM-2 Kanal Formate sind am unproblematischen, sie werden vom analogen wie auch vom optischen und coax Ausgang
unterstützt. Dolby Digital 2.0 oder 5.1 Bitstream Formate können nur an den digital Ausgängen entnommen werden, da die
HDMI-X45 über keinen DOLBY DECODER verfügt !!
Bitte überprüfen Sie unbedingt die Einstellung ihres DVD oder BluRay Players, meist kann im Setup zwischen PCM
und Bitstream ausgewählt werden.
Die neuen HD Bitstream Formate kann der HDMI-X45 nicht konvertieren oder ausgeben, aber umschalten und verteilen !
Alle Audiosignale die im HDMI Datenstrom transportiert werden bleiben erhalten und stehen an den Ausgängen wieder zur
Verfügung.
Der HDMI-X45 extrahiert im Standard Modus die Embedded Audiosignale des Ausgangs A, mit Hilfe der INFO Taste auf der
Fernbedienung oder mit einem seriellen Kommando kann das auch von Ausgang B geschehen. Beim Wechsel der Audioquelle
blinken nach Drücken der Taste INFO alle 4 Eingangsleds des aktiven Ausgangs auf.
Integrierte Audioumschaltung
Für jeden Eingang der HDMI-X45 Matrix kann individuell festgelegt werden, ob Embedded, Analog oder Digital Audio die
aktuelle Audioquelle ist. Das Gerät speichert die Zuordnung automatisch.
Zusätzlich zum Deembedding von HDMI Audio hat die Matrix 2 optische und 2 digitale Audioeingänge, die mit den HDMI
Eingängen des Ausgangs A umgeschaltet werden und am COAX Ausgang 1 oder Optical Out ausgegeben werden.
4 analoge Stereoeingänge und 1 regelbarer Stereoausgang komplettieren die Ausstattung des Gerätes.
Der Pegel des analogen Stereo Audio Ausganges ist über die Gerätefront und Fernbedienung regelbar.
SPATZ
Mühlhauser Str.5
73344 Gruibingen
Germany
www.spatz-tech.de
HDMI-X45
HDMI MATRIX
Tel. +49-7335-921400
Fax. +49-7335-921402
e-mail:spatz@spatz-tech.de
