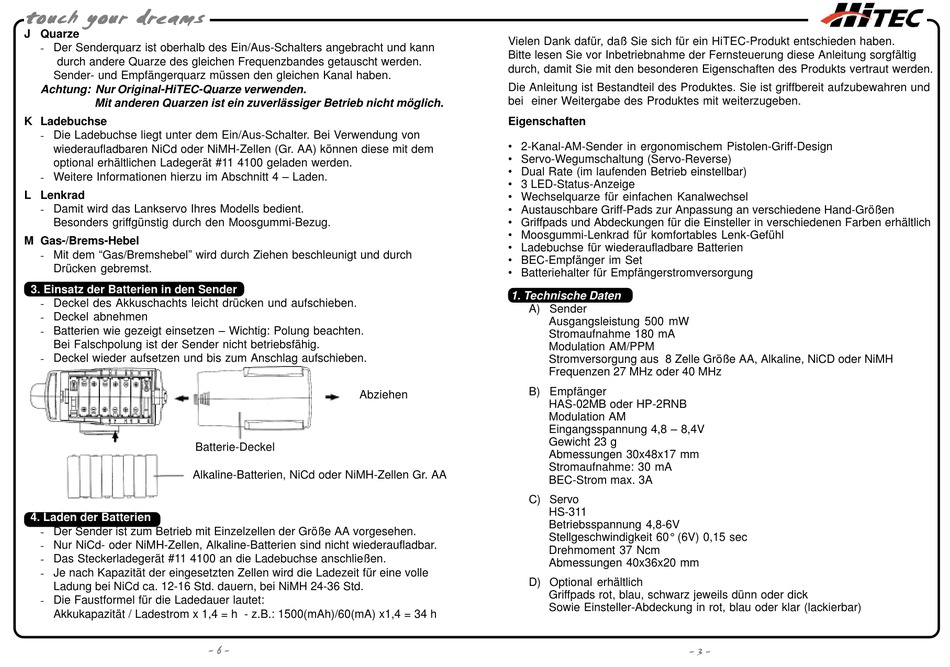

J Quarze
- Der Senderquarz ist oberhalb des Ein/Aus-Schalters angebracht und kann
durch andere Quarze des gleichen Frequenzbandes getauscht werden.
Sender- und Empfängerquarz müssen den gleichen Kanal haben.
Achtung: Nur Original-HiTEC-Quarze verwenden.
Mit anderen Quarzen ist ein zuverlässiger Betrieb nicht möglich.
K Ladebuchse
- Die Ladebuchse liegt unter dem Ein/Aus-Schalter. Bei Verwendung von
wiederaufladbaren NiCd oder NiMH-Zellen (Gr. AA) können diese mit dem
optional erhältlichen Ladegerät #11 4100 geladen werden.
- Weitere Informationen hierzu im Abschnitt 4 – Laden.
L Lenkrad
- Damit wird das Lankservo Ihres Modells bedient.
Besonders griffgünstig durch den Moosgummi-Bezug.
M Gas-/Brems-Hebel
- Mit dem "Gas/Bremshebel" wird durch Ziehen beschleunigt und durch
Drücken gebremst.
3. Einsatz der Batterien in den Sender
- Deckel des Akkuschachts leicht drücken und aufschieben.
- Deckel abnehmen
- Batterien wie gezeigt einsetzen – Wichtig: Polung beachten.
Bei Falschpolung ist der Sender nicht betriebsfähig.
- Deckel wieder aufsetzen und bis zum Anschlag aufschieben.
Batterie-Deckel
Alkaline-Batterien, NiCd oder NiMH-Zellen Gr. AA
4. Laden der Batterien
- Der Sender ist zum Betrieb mit Einzelzellen der Größe AA vorgesehen.
- Nur NiCd- oder NiMH-Zellen, Alkaline-Batterien sind nicht wiederaufladbar.
- Das Steckerladegerät #11 4100 an die Ladebuchse anschließen.
- Je nach Kapazität der eingesetzten Zellen wird die Ladezeit für eine volle
Ladung bei NiCd ca. 12-16 Std. dauern, bei NiMH 24-36 Std.
- Die Faustformel für die Ladedauer lautet:
Akkukapazität / Ladestrom x 1,4 = h - z.B.: 1500(mAh)/60(mA) x1,4 = 34 h
Abziehen
- 6 -
Vielen Dank dafür, daß Sie sich für ein HiTEC-Produkt entschieden haben.
Bitte lesen Sie vor Inbetriebnahme der Fernsteuerung diese Anleitung sorgfältig
durch, damit Sie mit den besonderen Eigenschaften des Produkts vertraut werden.
Die Anleitung ist Bestandteil des Produktes. Sie ist griffbereit aufzubewahren und
bei einer Weitergabe des Produktes mit weiterzugeben.
Eigenschaften
• 2-Kanal-AM-Sender in ergonomischem Pistolen-Griff-Design
• Servo-Wegumschaltung (Servo-Reverse)
• Dual Rate (im laufenden Betrieb einstellbar)
• 3 LED-Status-Anzeige
• Wechselquarze für einfachen Kanalwechsel
• Austauschbare Griff-Pads zur Anpassung an verschiedene Hand-Größen
• Griffpads und Abdeckungen für die Einsteller in verschiedenen Farben erhältlich
• Moosgummi-Lenkrad für komfortables Lenk-Gefühl
• Ladebuchse für wiederaufladbare Batterien
• BEC-Empfänger im Set
• Batteriehalter für Empfängerstromversorgung
1. Technische Daten
A) Sender
Ausgangsleistung 500 mW
Stromaufnahme 180 mA
Modulation AM/PPM
Stromversorgung aus 8 Zelle Größe AA, Alkaline, NiCD oder NiMH
Frequenzen 27 MHz oder 40 MHz
B) Empfänger
HAS-02MB oder HP-2RNB
Modulation AM
Eingangsspannung 4,8 – 8,4V
Gewicht 23 g
Abmessungen 30x48x17 mm
Stromaufnahme: 30 mA
BEC-Strom max. 3A
C) Servo
HS-311
Betriebsspannung 4,8-6V
Stellgeschwindigkeit 60° (6V) 0,15 sec
Drehmoment 37 Ncm
Abmessungen 40x36x20 mm
D) Optional erhältlich
Griffpads rot, blau, schwarz jeweils dünn oder dick
Sowie Einsteller-Abdeckung in rot, blau oder klar (lackierbar)
- 3 -
