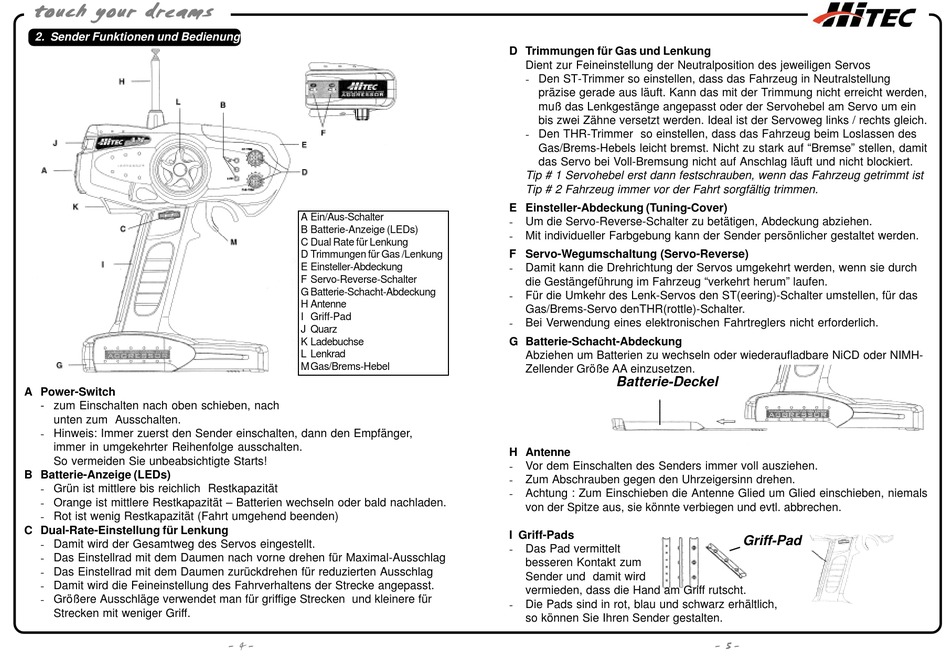

2. Sender Funktionen und Bedienung
A Power-Switch
- zum Einschalten nach oben schieben, nach
unten zum Ausschalten.
- Hinweis: Immer zuerst den Sender einschalten, dann den Empfänger,
immer in umgekehrter Reihenfolge ausschalten.
So vermeiden Sie unbeabsichtigte Starts!
B Batterie-Anzeige (LEDs)
- Grün ist mittlere bis reichlich Restkapazität
- Orange ist mittlere Restkapazität – Batterien wechseln oder bald nachladen.
- Rot ist wenig Restkapazität (Fahrt umgehend beenden)
C Dual-Rate-Einstellung für Lenkung
- Damit wird der Gesamtweg des Servos eingestellt.
- Das Einstellrad mit dem Daumen nach vorne drehen für Maximal-Ausschlag
- Das Einstellrad mit dem Daumen zurückdrehen für reduzierten Ausschlag
- Damit wird die Feineinstellung des Fahrverhaltens der Strecke angepasst.
- Größere Ausschläge verwendet man für griffige Strecken und kleinere für
Strecken mit weniger Griff.
A Ein/Aus-Schalter
B Batterie-Anzeige (LEDs)
C Dual Rate für Lenkung
D Trimmungen für Gas /Lenkung
E Einsteller-Abdeckung
F Servo-Reverse-Schalter
G Batterie-Schacht-Abdeckung
H Antenne
I Griff-Pad
J Quarz
K Ladebuchse
L Lenkrad
M Gas/Brems-Hebel
- 4 -
D Trimmungen für Gas und Lenkung
Dient zur Feineinstellung der Neutralposition des jeweiligen Servos
- Den ST-Trimmer so einstellen, dass das Fahrzeug in Neutralstellung
präzise gerade aus läuft. Kann das mit der Trimmung nicht erreicht werden,
muß das Lenkgestänge angepasst oder der Servohebel am Servo um ein
bis zwei Zähne versetzt werden. Ideal ist der Servoweg links / rechts gleich.
- Den THR-Trimmer so einstellen, dass das Fahrzeug beim Loslassen des
Gas/Brems-Hebels leicht bremst. Nicht zu stark auf "Bremse" stellen, damit
das Servo bei Voll-Bremsung nicht auf Anschlag läuft und nicht blockiert.
Tip # 1 Servohebel erst dann festschrauben, wenn das Fahrzeug getrimmt ist
Tip # 2 Fahrzeug immer vor der Fahrt sorgfältig trimmen.
E Einsteller-Abdeckung (Tuning-Cover)
-
Um die Servo-Reverse-Schalter zu betätigen, Abdeckung abziehen.
Mit individueller Farbgebung kann der Sender persönlicher gestaltet werden.
-
F Servo-Wegumschaltung (Servo-Reverse)
-
Damit kann die Drehrichtung der Servos umgekehrt werden, wenn sie durch
die Gestängeführung im Fahrzeug "verkehrt herum" laufen.
Für die Umkehr des Lenk-Servos den ST(eering)-Schalter umstellen, für das
-
Gas/Brems-Servo denTHR(rottle)-Schalter.
-
Bei Verwendung eines elektronischen Fahrtreglers nicht erforderlich.
G Batterie-Schacht-Abdeckung
Abziehen um Batterien zu wechseln oder wiederaufladbare NiCD oder NIMH-
Zellender Größe AA einzusetzen.
Batterie-Deckel
H Antenne
Vor dem Einschalten des Senders immer voll ausziehen.
-
Zum Abschrauben gegen den Uhrzeigersinn drehen.
-
-
Achtung : Zum Einschieben die Antenne Glied um Glied einschieben, niemals
von der Spitze aus, sie könnte verbiegen und evtl. abbrechen.
I Griff-Pads
Das Pad vermittelt
-
besseren Kontakt zum
Sender und damit wird
vermieden, dass die Hand am Griff rutscht.
-
Die Pads sind in rot, blau und schwarz erhältlich,
so können Sie Ihren Sender gestalten.
Griff-Pad
- 5 -
