t t t t t ouch your dr
ouch your dr
ouch your dr
ouch your dreams
ouch your dr
eams
eams
eams
eams
Inhalt
1. Eigenschaften und Technische Daten
A)
Sender
B)
Empfänger
C)
Servos
D)
Optional
2. Sender Funktionen und Betrieb
A)
Ein/Aus-Schalter
B)
Batterie-Anzeige
C)
Dual Rate Lenkung
D)
Lenkung und Drossel-Trimmung
E)
Einstell-Abdeckung
F)
Servo-Wegumkehr-Schalter
G)
Batterie-Deckel
H)
Antenne
I)
Griff-Leisten
J)
Quarze
K)
Lade-Buchse
L)
Lenkrad
M)
Gas-Hebel
3. Batterie-Montage
4. Wiederaufladbare Batterien
5. Empfänger- und Servo-Anschluß
A)
Empfänger
B)
Servos
C)
Batterien
6. Problem-Lösungen
7. Sicherheitshinweise
8. Racer-Tips
Service-Hinweis
Bei Problemen wenden Sie sich an Ihren Fachhändler oder senden Sie das
Gerät an eine unserer autorisierten Servicestellen
(Anschriften unter
www.hitecrcd.de
MULTIPLEX Modellsport GmbH & Co. KG,
Kundendienst,
Neuer Weg 2 ,
D-75223 Niefern
In jedem Fall eine ausführliche Problembeschreibung beifügen. Im
Gewährleistungsfall unbedingt einen aussagekräftigen Kaufbeleg mit Händler-
name, Kaufdatum, eindeutiger Artikelangabe, Menge und Preis beifügen.
- 2 -
Seite 3
Seite 4
Seite 5
Seite 6
Seite 7
Seite 8
oder
www.multiplex-rc.de
oder an

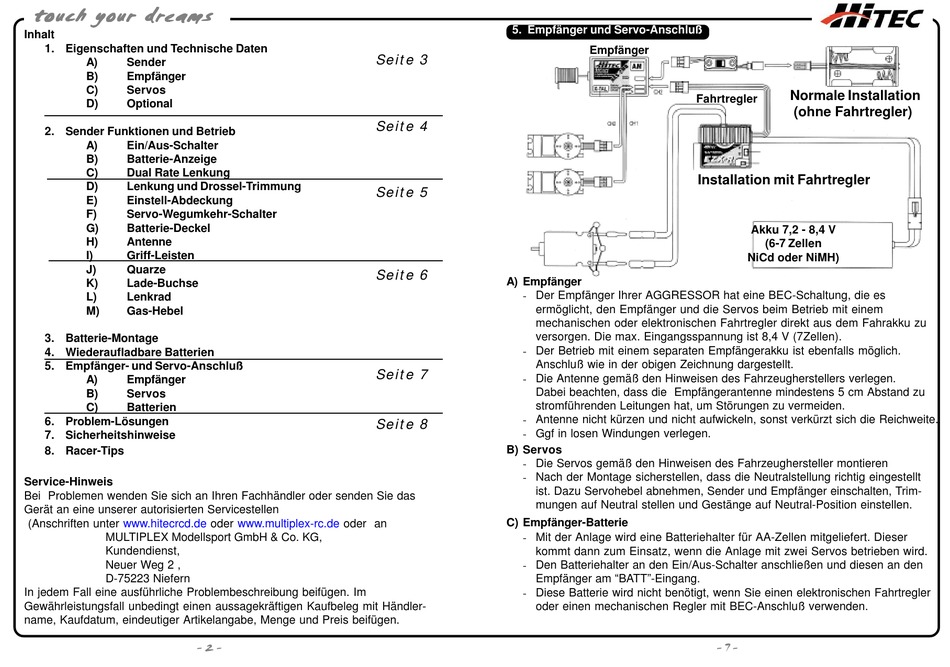

5. Empfänger und Servo-Anschluß
Empfänger
A) Empfänger
- Der Empfänger Ihrer AGGRESSOR hat eine BEC-Schaltung, die es
ermöglicht, den Empfänger und die Servos beim Betrieb mit einem
mechanischen oder elektronischen Fahrtregler direkt aus dem Fahrakku zu
versorgen. Die max. Eingangsspannung ist 8,4 V (7Zellen).
- Der Betrieb mit einem separaten Empfängerakku ist ebenfalls möglich.
Anschluß wie in der obigen Zeichnung dargestellt.
- Die Antenne gemäß den Hinweisen des Fahrzeugherstellers verlegen.
Dabei beachten, dass die Empfängerantenne mindestens 5 cm Abstand zu
stromführenden Leitungen hat, um Störungen zu vermeiden.
- Antenne nicht kürzen und nicht aufwickeln, sonst verkürzt sich die Reichweite.
- Ggf in losen Windungen verlegen.
B) Servos
- Die Servos gemäß den Hinweisen des Fahrzeughersteller montieren
- Nach der Montage sicherstellen, dass die Neutralstellung richtig eingestellt
ist. Dazu Servohebel abnehmen, Sender und Empfänger einschalten, Trim-
mungen auf Neutral stellen und Gestänge auf Neutral-Position einstellen.
C) Empfänger-Batterie
- Mit der Anlage wird eine Batteriehalter für AA-Zellen mitgeliefert. Dieser
kommt dann zum Einsatz, wenn die Anlage mit zwei Servos betrieben wird.
- Den Batteriehalter an den Ein/Aus-Schalter anschließen und diesen an den
Empfänger am "BATT"-Eingang.
- Diese Batterie wird nicht benötigt, wenn Sie einen elektronischen Fahrtregler
oder einen mechanischen Regler mit BEC-Anschluß verwenden.
Normale Installation
Fahrtregler
(ohne Fahrtregler)
Installation mit Fahrtregler
Akku 7,2 - 8,4 V
(6-7 Zellen
NiCd oder NiMH)
- 7 -
