Thermalright AXP-100 Installationsanleitung Seite 6

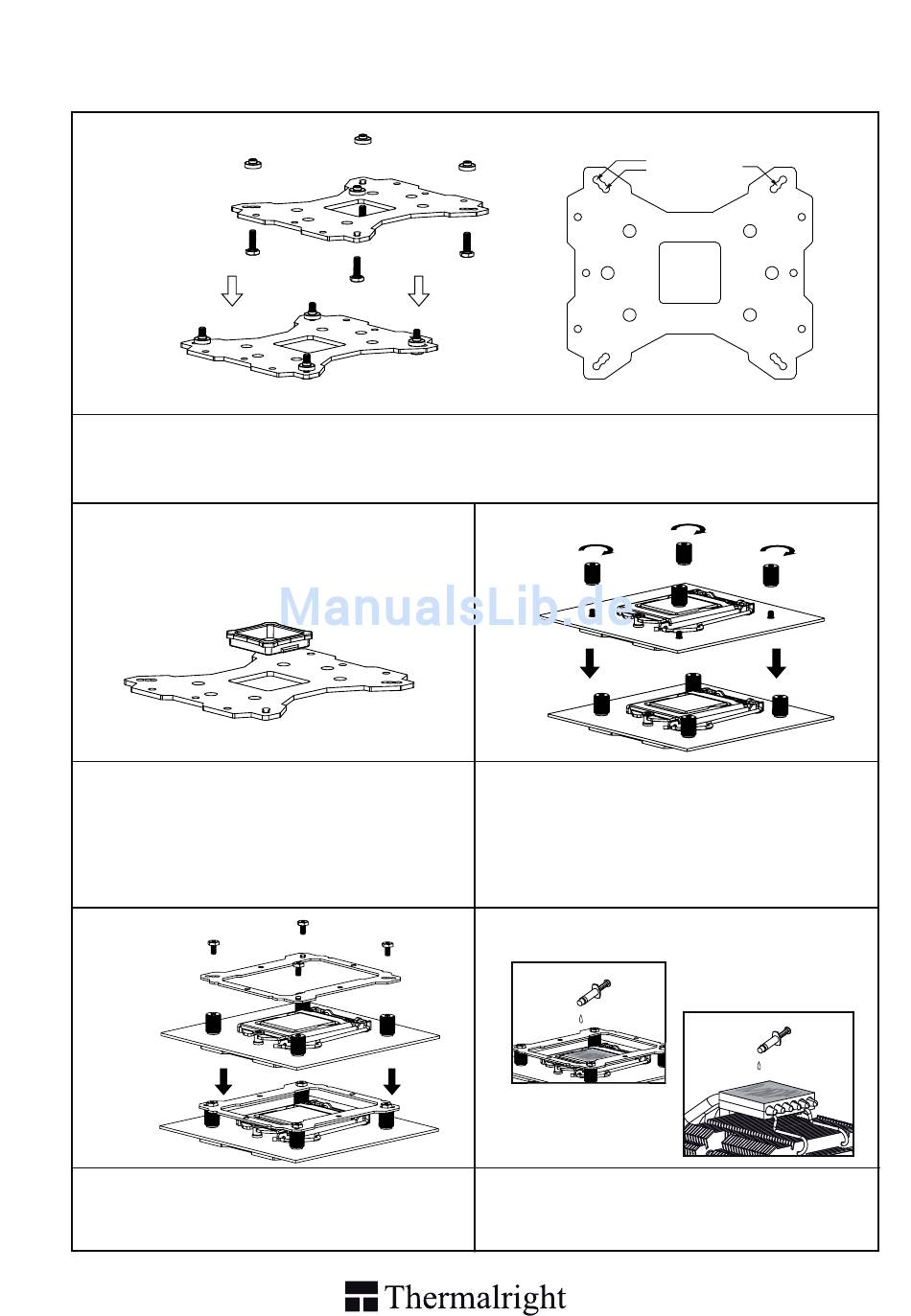

Installationsanleitung:
Schritt 1:
Achten Sie auf die für die entsprechenden Intel Sockel (775/1155/1156/1366) vorgesehene
Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten
durch diese Bohrungen und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben
(für Intel) über die hervorstehenden Gewinde.
Schritt 2:
Beachten Sie:
Bei Verwendung einer Intel Sockel 775 Plattform
setzen Sie zuerst den Backplateeinsatz in die
quadratische Öffnung der Backplate ein. Gehen
Sie sicher, dass der Aufsatz nach unten zeigt.
Schritt 4:
Setzen Sie den Montagerahmen auf die
Rändelschrauben. Verwenden Sie die vier
M3L6 Schrauben, um den Montagerahmen
auf den Rändelschrauben zu befestigen.
3
1366
775
Schritt 3:
Platzieren Sie das Mainboard von oben auf die
Backplate, so dass die hervorstehenden
Schraubengewinde durch die Löcher um den
Prozessorsockel gehen. Schrauben Sie die
beiliegenden Rändelschrauben auf die vier
Schraubengewinde. Achten Sie dabei darauf, dass
die Seite mit der Unterlegscheibe zur Backplate zeigt.
Schritt 5:
Tragen Sie eine hauchdünne Schicht Wärmeleitpaste
auf der Oberfläche der CPU und auf der Unterseite
des Kühlers auf.
1156
1155
